7.10.8 Signal « vide »
Sous l’option de menu « Signal “vide” », vous pouvez choisir si un contact ouvert ou fermé
conduit à un signal « vide » et si un changement de récipient à la pompe doit être autorisé
manuellement ou non.
Une lance d’aspiration appropriée doit être raccordée à l’entrée de signal
vide de la pompe sur les bornes 25, 26 et 27
Ä
Chapitre 6.4.9 « [Level]
Contrôle du niveau (lance d’aspiration) » à la page 64 .
Observer les consignes suivantes :
– Raccorder le contact sans potentiel à l’entrée d’impulsion et au GND.
– Ne pas raccorder de tension externe !
– T
emps minimum de démarrage et d’arrêt = 15 ms.

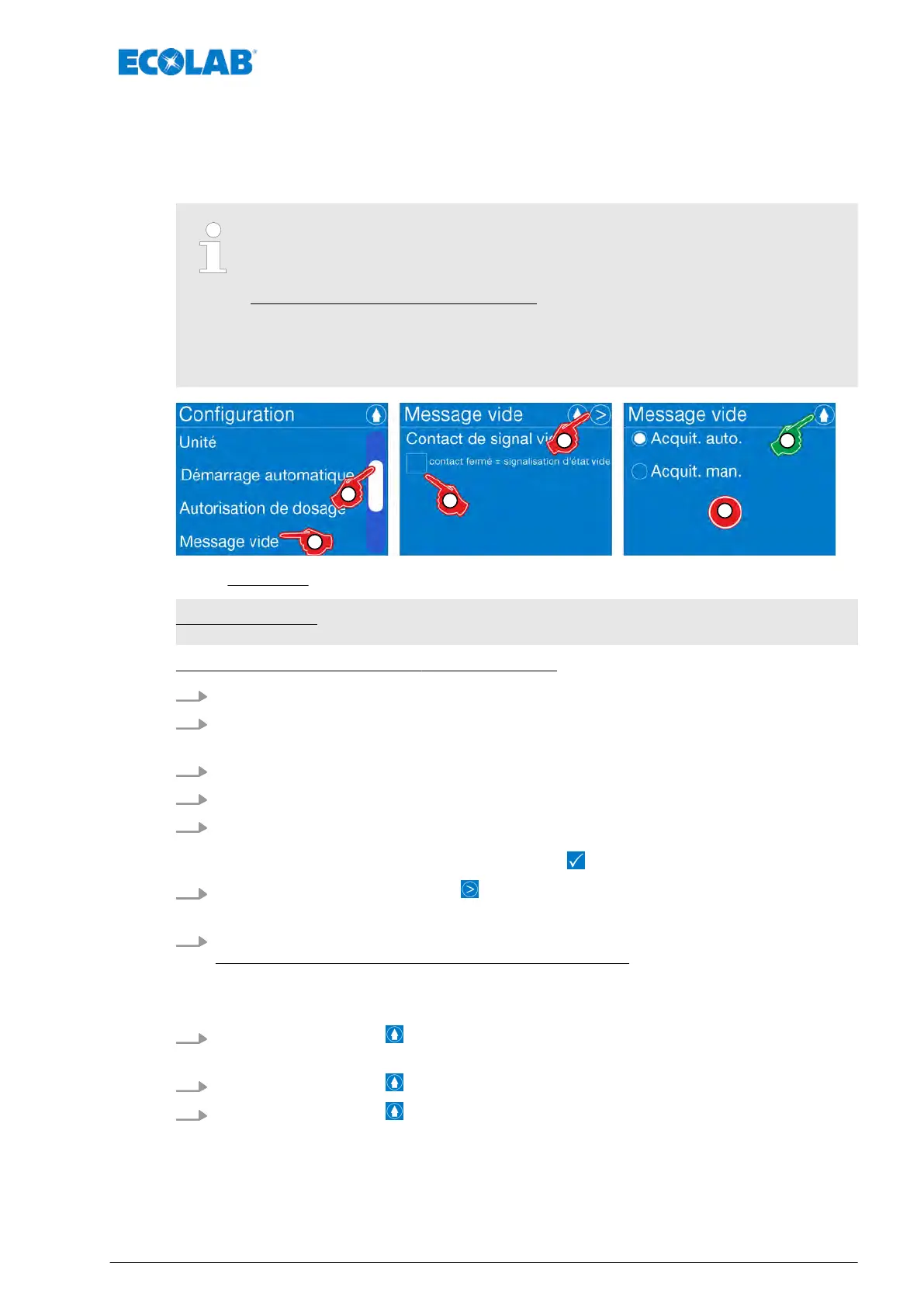

Fig. 55 : Configuration : Acquittement du signal « vide »
Réglage d’usine : acquittement auto. (acquitter l’alarme automatiquement)
Sélectionner [Configuration] - [Signal « vide »]:
1.
Ouvrir le [Menu principal] :
Ä
Chapitre 7.7 « Menu principal » à la page 75
2.
Sélectionner [Configuration] :
Ä
Chapitre 7.10 « Vue d’ensemble - Configuration »
à la page 94
3. Aller jusqu’à l’option de menu [Signal « vide »] à l’aide de la barre de défilement.
4. Sélectionner [Signal « vide »] .
5. Pour activer cette fonction, sélectionner « Contact de signal « vide »
»:
« contact fermé = signalisation d’état vide » .
ð
Après la sélection, les cases sont cochées
.
6.
Appuyer sur la [T
ouche Suivant]
.
ð
L
’écran passe à la demande d’acquittement du « Signal « vide » ».
7. Sélectionner l’option souhaitée :
Les options suivantes peuvent être sélectionnées :
n
Ä
Chapitre 7.10.8.1 « Acquittement automatique : » à la page 106
n
Ä
Chapitre 7.10.8.2 « Acquittement manuel » à la page 107
8.
Appuyer sur la touche pour enregistrer le réglage.
ð
L
’écran passe à la vue d’ensemble : [Configuration].
9.
Appuyer sur la touche pour revenir au [Menu principal].
10.
Appuyer sur la touche pour revenir à l’ [Affichage du fonctionnement].
Commande/logiciel
105 417102276 Rev. 5-02.2020
