5.2 Anschlussbuchsen / Kabeldurchführungen
1 2 3 4 5 6

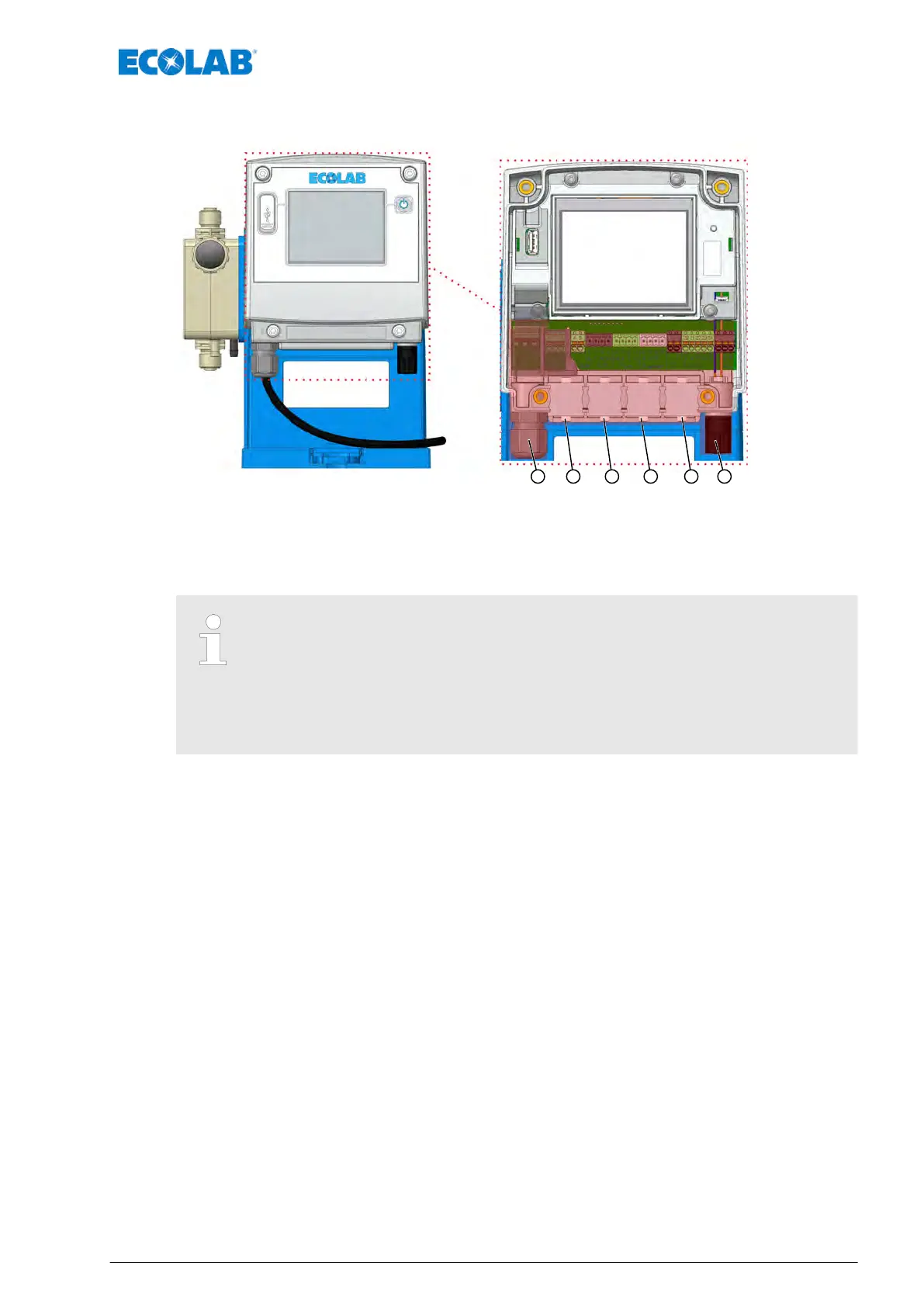

Abb. 5: Anschlüsse „EcoAdd“
1 Kabeldurchführung für Netzkabel / Netzanschluss
2-5 Kabeldurchführungen zur Hauptplatine mit
Anschlussklemmen
6 Niveauüberwachung (Sauglanzenanschluss)
Der Anschluss ist in
Ä Kapitel 6.4 „Elektrische Installation“ auf Seite 55
beschrieben.
Zulässige Kabel-Außendurchmesser für Anschluss der EIN/Ausgänge:
AD Ø = 5,1-5,7 mm (Pos. 2-5).
Zulässige Kabel: LIYY 4x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34; Ölflex 4 x 0,5
Nur bei Einsatz der benannten Kabel, gilt die Schutzklasse IP65.
