12.2.4 Tête de pompe 30 l/h et 50 l/h
A
1
2
3
5
6
7a
9
4
7b
8a
8b
10

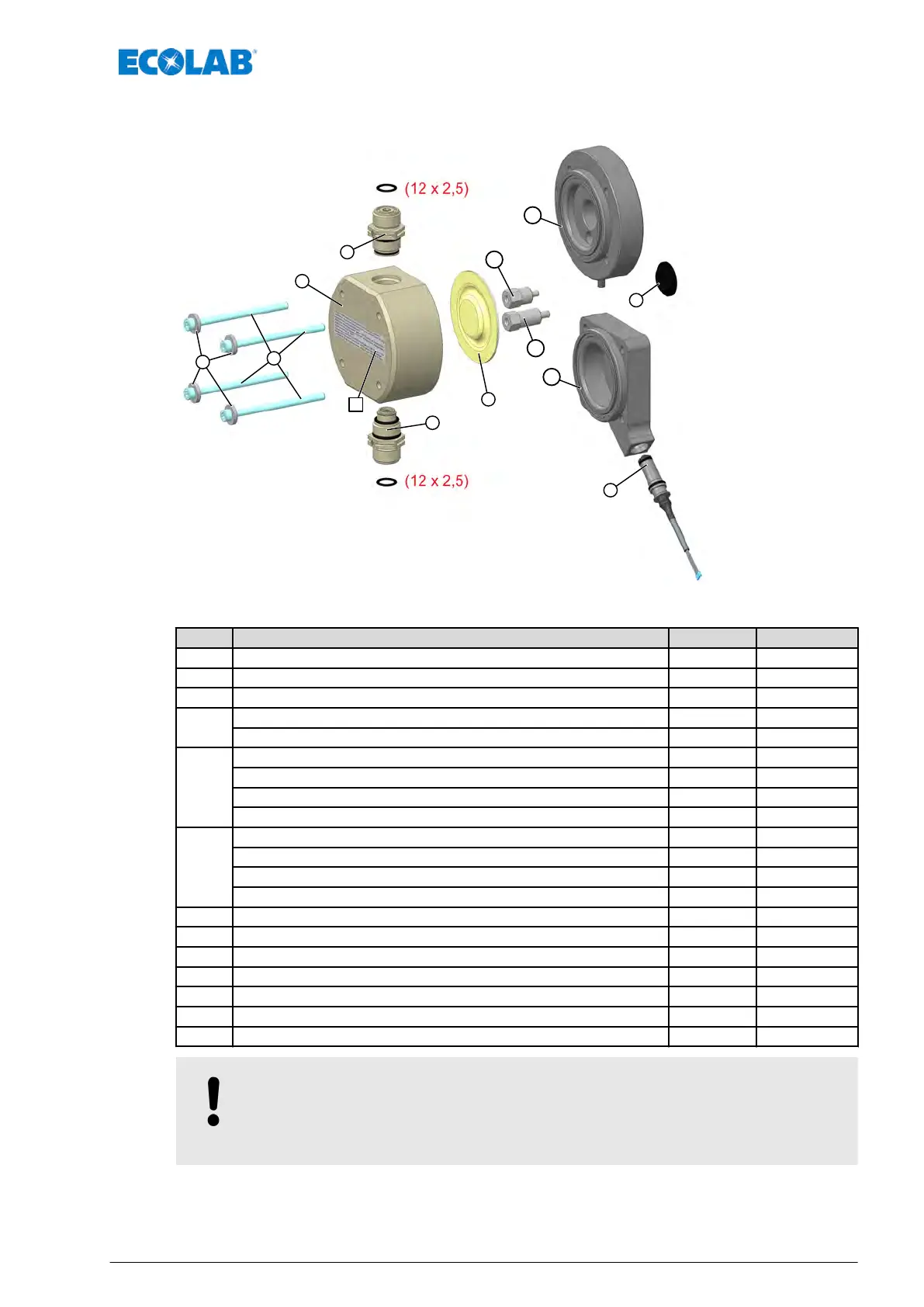

Fig. 102 : Sous-ensemble de rechange : Tête de pompe 30 l/h et 50 l/h
Rep. Désignation Référence N° EBS
A Étiquette mise en service / couple de serrage (6 Nm) 34900291 sur demande
1 Vis à six pans creux, M6 x 90, DIN 912, V2A 413031148 sur demande
2 Rondelle, 17 x 6,4 x 3 DIN 7349 V2A 413501304 sur demande
3
Tête de pompe, 30/50 l/h, PP 35200116 sur demande
Tête de pompe, 30-50 l/h, PVDF 35200117 sur demande
4
Soupape d’aspiration, PFC-000 G5/8-G5/8-99 252024 sur demande
Soupape d’aspiration, PEC-000 G5/8-G5/8-99 252025 sur demande
Soupape d’aspiration, DFC-000 G5/8-G5/8-99 252026 sur demande
Soupape d’aspiration, DEC-000 G5/8-G5/8-99 252027 sur demande
5
Soupape de refoulement, PFC-000 G5/8-G5/8-99 252020 sur demande
Soupape de refoulement, PEC-000 G5/8-G5/8-99 252021 sur demande
Soupape de refoulement, DFC-000 G5/8-G5/8-99 252022 sur demande
Soupape de refoulement, DEC-000 G5/8-G5/8-99 252023 sur demande
6 Membrane 35200120 sur demande
7a Rallonge de membrane, 30 l/h 35200121 sur demande
7b Rallonge de membrane, 50 l/h 35200148 sur demande
8a Plaque intermédiaire 35200118 sur demande
8b Plaque intermédiaire avec fixation pour capteur 35200119 sur demande
9 Capteur de rupture de membrane, complet 252081 sur demande
10 Membrane de protection 35200137 sur demande
REMARQUE !
Lors du montage, le couple de serrage indiqué sur la tête de pompe est à
respecter impérativement !
V
oir aussi
Ä Chapitre 14.6 « Couples de serrage » à la page 187
