5 Beschreibung der Pumpe

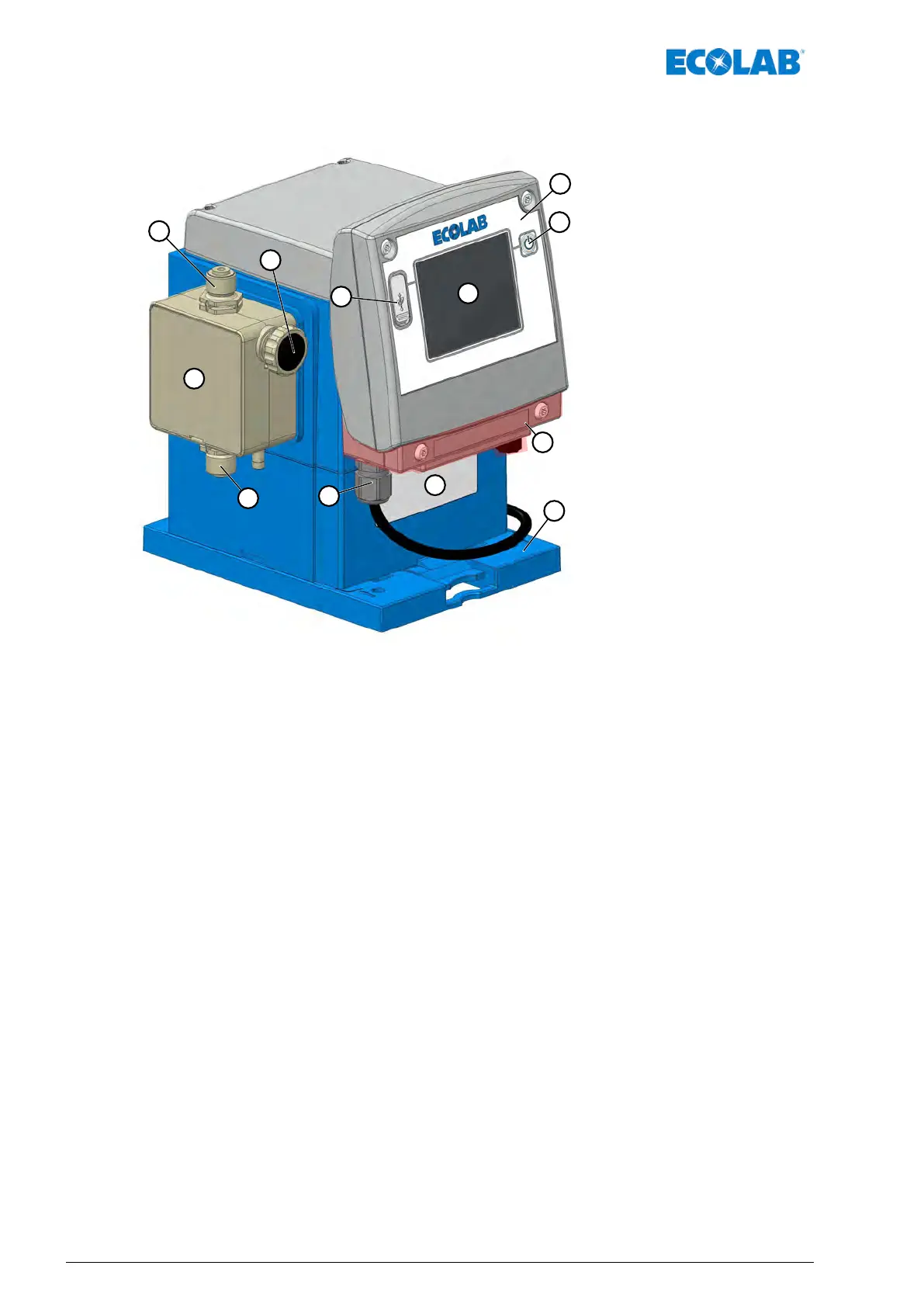

Abb. 4: Aufbau „EcoAdd“
1 Drehbares Bedienteil
2 Ein-, Aus-Taster
3 USB-Buchse
4 Eingabe-Display (Touch-Screen)
5 Kabeldurchführungen und Anschlüsse (hinter
Displaydeckel)
6 Typenschild
7 Montageplatte
8 Kabeldurchführung für Netzkabel / Netzanschluss
9 Sauganschluss / Saugventil
10 Pumpenkopf
11 Druckanschluss / Druckventil
12 Entlüftungsschraube
5.1 Identifizierung der Pumpe - Typenschilder
Die Pumpe ist mit einem T
ypenschild (Abb. 4, Pos. 6) ausgestattet, welches die
pumpenspezifischen Daten zur Identifizierung zur Verfügung stellt.
Das Typenschild befindet sich auf der Vorderseite der Pumpe, unterhalb des Displays und
wird in
Ä
Kapitel 14.2 „Gerätekennzeichnung / Typenschild“ auf Seite 182 erläutert.
Beschreibung der Pumpe
38417102276 Rev. 5-02.2020
