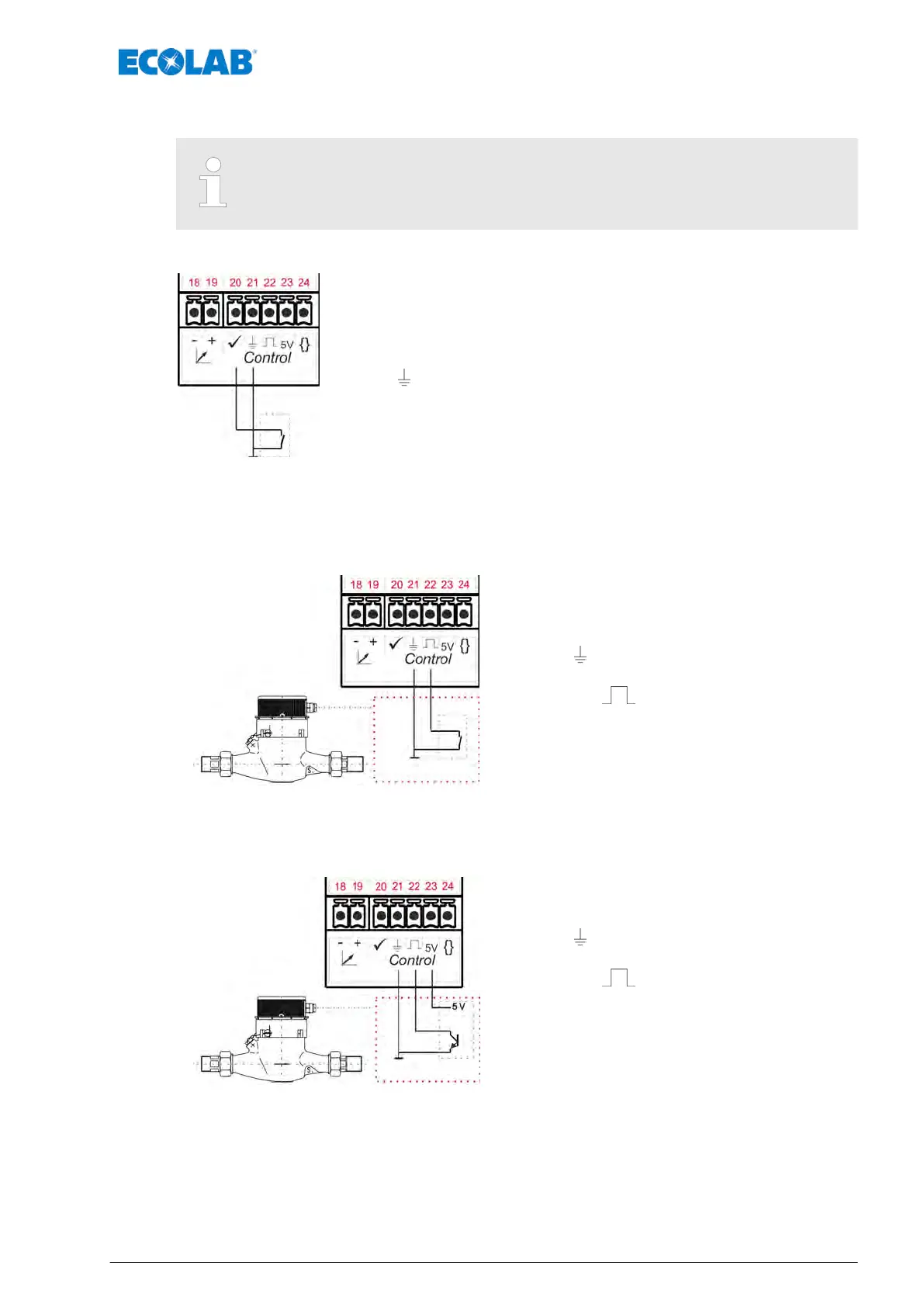

6.4.8.2 Entrée avec déverrouillage de dosage [Mode de fonctionnement] / [Manuel]
Pour la configuration du logiciel, voir
Ä Chapitre 7.9.2 « Mode de fonctionnement [Manuel] avec (« Autorisation
de dosage ») » à la page 81
20 = signal de libération ü
Couleur :
21 = GND
Couleur :
6.4.8.3 Affectation des bornes lors de l’utilisation d’un compteur d’eau
6.4.8.3.1
« Contact sans potentiel »
21 = GND
Couleur :
22 = impulsion
Couleur :
6.4.8.3.2 « Commutateur électronique »
21 = GND
Couleur :
22 = impulsion
Couleur :
23 = 5 V
Couleur :
Montage et installation
63 417102276 Rev. 5-02.2020
