Ecolab EcoAdd Series - Eingang mit Potentialfreiem Kontakt; Eingang mit Elektronischem Schalter (NPN); Control] Steuereingang

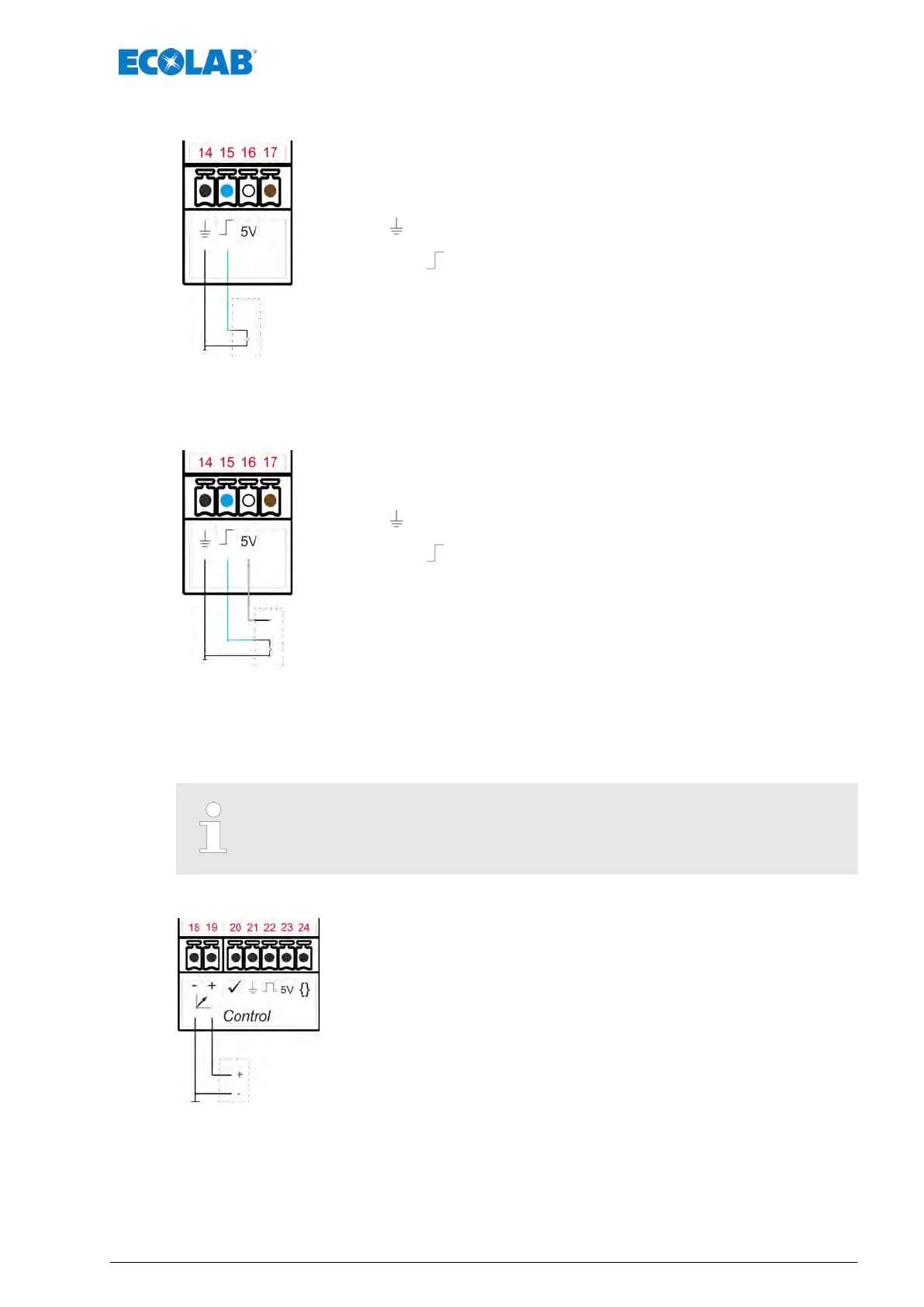

6.4.7.1 Eingang mit potentialfreiem Kontakt
n 14 GND
Farbe: schwarz
n 15 Membrane
Farbe: blau
6.4.7.2 Eingang mit elektronischem Schalter (NPN)
n 14 GND
Farbe: schwarz
n 15 Membrane
Farbe: blau
n 16 5 V
, DC
Farbe: weiß
6.4.8 [Control] Steuereingang
6.4.8.1
Normsignaleingang [Betriebsart] / [Strom]
Für die softwareseitige Konfiguration siehe:
Ä Kapitel 7.9.4 „[Betriebsart] [Strom]“ auf Seite 87
18 = Normsignal mA (-)
Farbe:
19 = Normsignal mA (+)
Farbe:
Montage und Installation
59 417102276 Rev. 5-02.2020
