11.7 Pumpenkopfgröße 5 l/h und 11 l/h

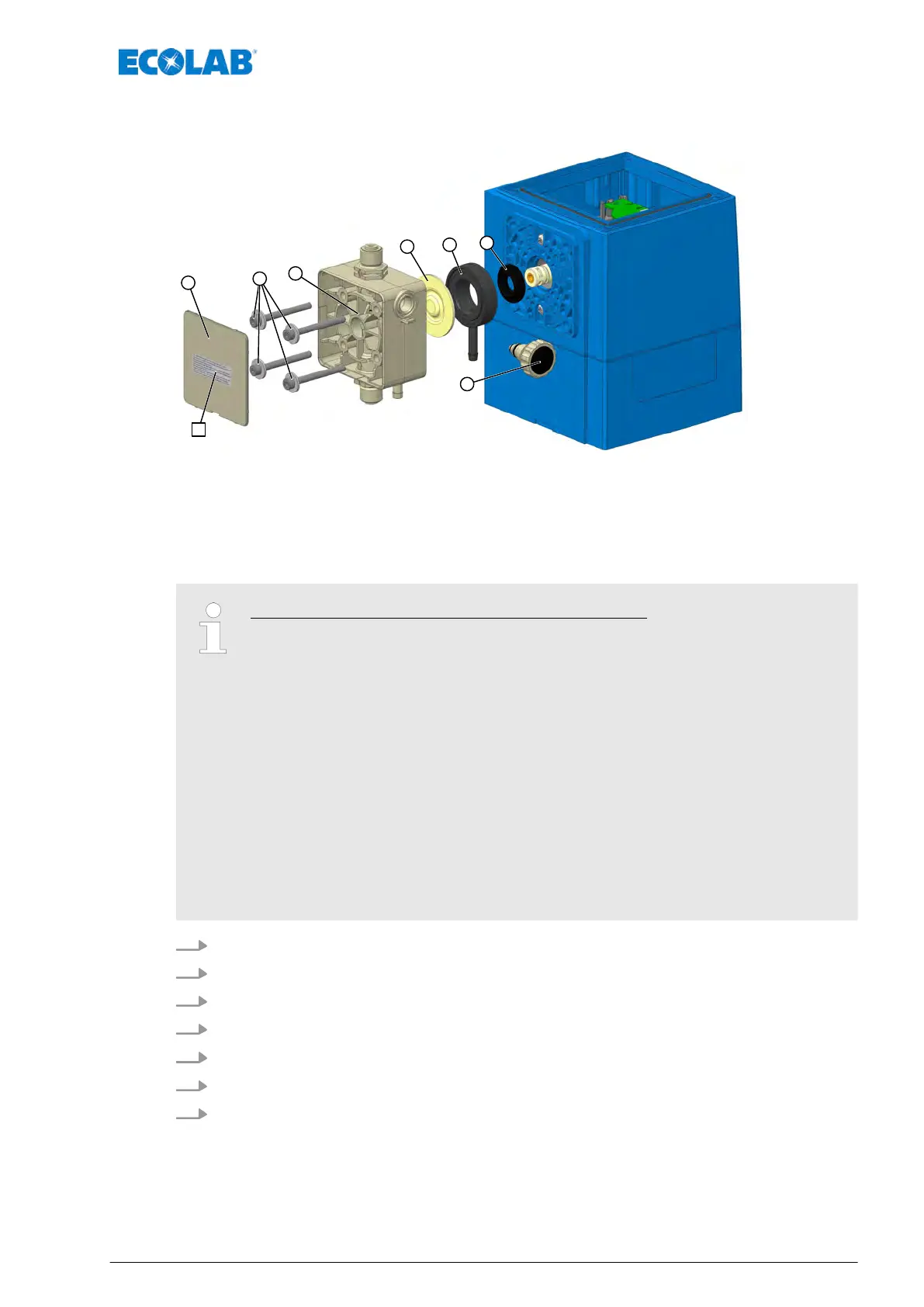

Abb. 93: Austausch der Membrane und des Pumpenkopfes
A Aufkleber: Anzugsdrehmoment Dosierkopfschrauben
1 Abdeckplatte
2 Dosierkopfschrauben (4 Stück)
3 Pumpenkopf
4 Membrane
5 Zwischenplatte
6 Schutzmembrane
7 Entlüftungsschraube
Beim Zusammenbau ist auf folgendes zu achten:
– Neue Schutzmembrane lagerichtig einbauen.
– Zwischenplatte lagerichtig einlegen.
– Adapterplatte im Uhrzeigersinn drehen, bis der Membranbruchauslauf
nach unten zeigt.
– Pumpenkopf aufstecken und auf Fließrichtung achten
– Pumpenkopfschrauben handfest eindrehen und dann über Kreuz
anziehen.
– V
or Inbetriebnahme und nach 24 Stunden Betrieb sind die
Dosierkopfschrauben diagonal nachzuziehen.
– Das Anzugsdrehmoment darf nicht überschritten werden, um die
Gewinde nicht zu beschädigen. Ein unterschreiten des
Anzugsdrehmomentes kann zu Undichtigkeiten führen.
Anzugsdrehmomente siehe:
Ä
Kapitel 14.6 „Anzugsdrehmomente“ auf Seite 186
1. Abdeckplatte (Pos. 1) am Dosierkopf entfernen.
2. Dosierkopfschrauben (Pos. 2) lösen.
3. Pumpenkopf (Pos. 3) abnehmen.
4. Membrane (Pos. 4) und Zwischenplatte (Pos. 5) rausnehmen.
5. Schutzmembrane (Pos. 6) vom Stößel abziehen.
6. Neue Schutzmembrane lagerichtig einbauen.
7. Wiedereinbau in umgekehrter Reihenfolge.
