11.3 Changement des soupapes d’aspiration/refoulement et de la cartouche de
dosage
Personnel :
n
Mécanicien
n
Personnel d'entretien
n
Personne qualifiée
Équipement de protection :
n
Gants de protection résistant aux produits chimiques
n
Lunettes de protection
A
A
A
A
1
2
3
4
5
6
7
1
2
3
1
2
3
5
6
7
5
6
7
5
6
7
1
2
3

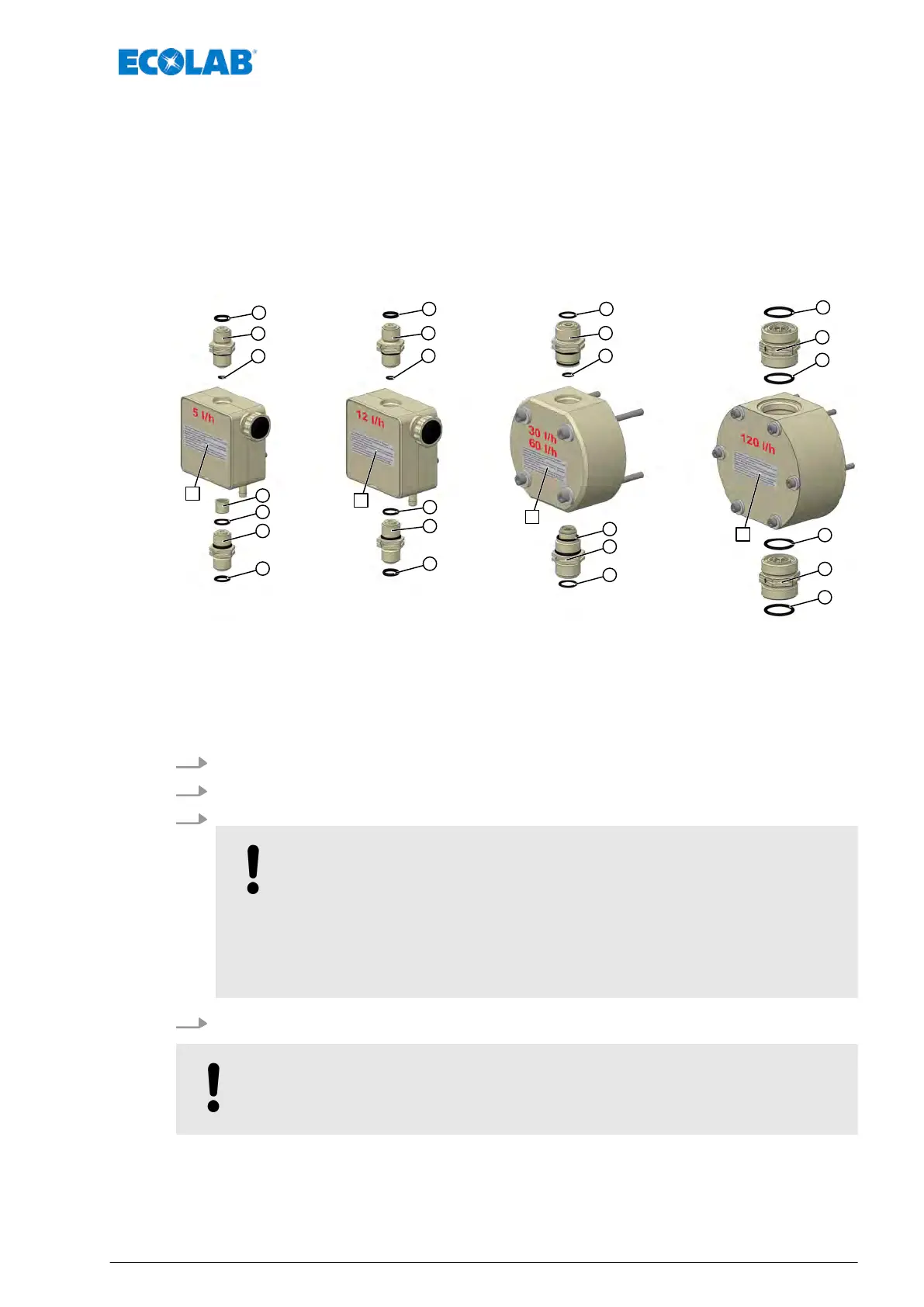

Fig. 92 : Changement des soupapes d’aspiration/refoulement et de la cartouche de dosage
1 Raccord de flexible à joint torique côté refoulement
2 Soupape de refoulement
3 Joint torique : tête de pompe à soupape de refoulement
4 Cartouche de dosage V3
5 Joint torique : tête de pompe à soupape d’aspiration
6 Soupape d’aspiration
7 Raccord de flexible à joint torique côté aspiration
A Couples de serrage des vis de tête de dosage
1. Démonter les soupapes d’aspiration et de refoulement avec une clé à fourche.
2. Monter tous les joints toriques.
3. Monter les cartouches de dosage (pour tête de pompe à 5 l/h)
(version V3)
REMARQUE !
V
eillez à ce que les soupapes de dosage soient installées
correctement !
Ä
Chapitre 11.4 « Montage correct des soupapes de dosage »
à la page 164.
Couples de serrage des soupapes d’aspiration et de refoulement
(Fig. 92 , repère A) : voir
Ä
Tableau à la page 164.
4. V
isser la nouvelle soupape d’aspiration et de refoulement dans la bonne position.
REMARQUE !
Pour les pièces de rechange, voir :
Ä
Chapitre 12 « Pièces d’usure et de rechange » à la page 170
Entretien
163 417102276 Rev. 5-02.2020
