12.2.3 Tête de pompe 11 l/h

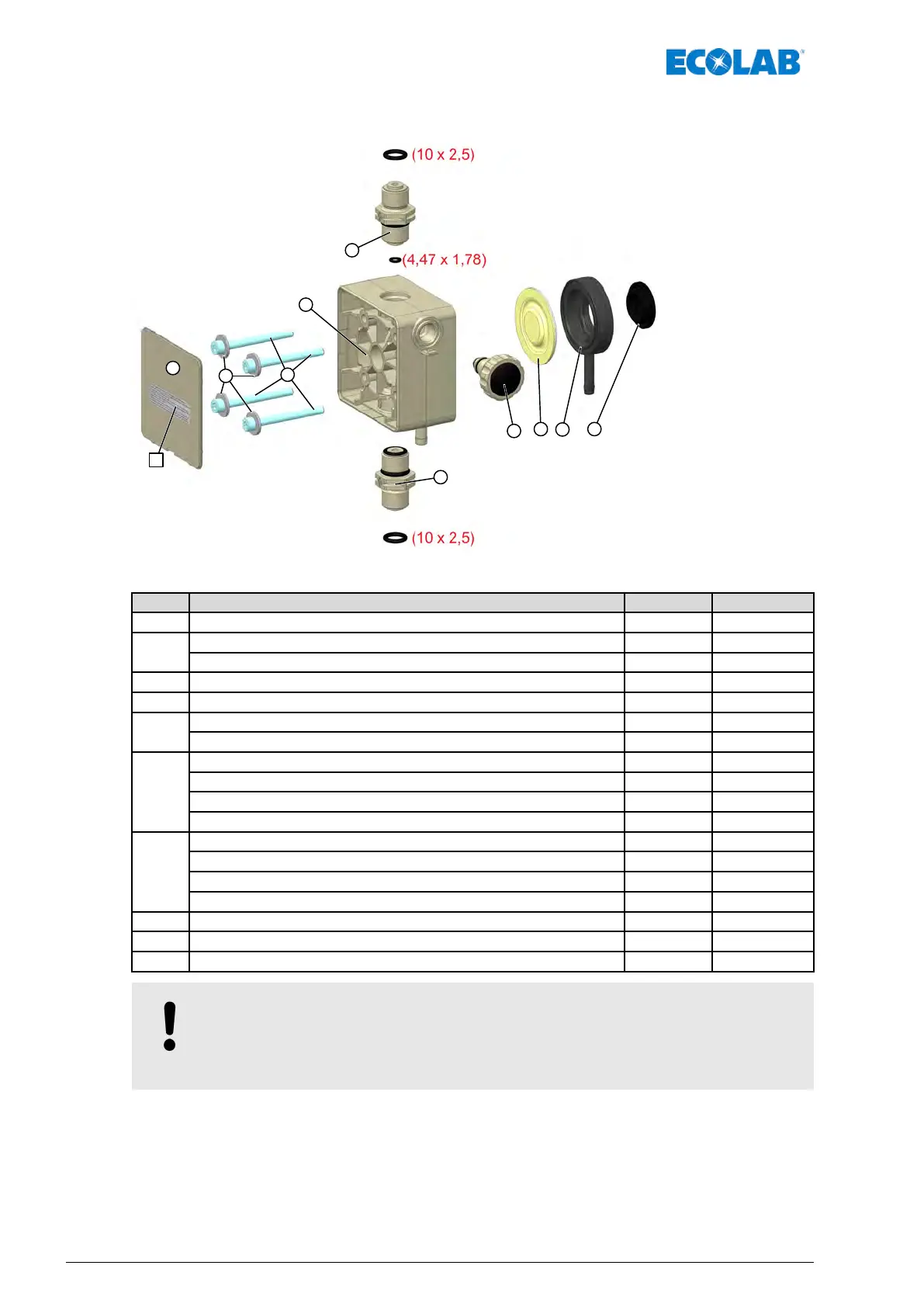

Fig. 101 : Sous-ensemble de rechange : Tête de pompe 11 l/h
Rep. Désignation Référence N° EBS
A Étiquette mise en service / couple de serrage (4 Nm) 34800327 sur demande
1
Plaque de recouvrement PP gris silex 35200180 sur demande
Plaque de recouvrement PVDF nature 35200181 sur demande
2 Vis à six pans creux, M5 x 50, DIN 912, V2A 413031127 sur demande
3 Rondelle, 5,3 x 15 1,6, DIN 9021, V2A 413501720 sur demande
4
Tête de pompe, 11 l/h, PP 35200112 sur demande
Tête de pompe, 11 l/h, PVDF 35200113 sur demande
5
Soupape d’aspiration / de refoulement, PFC-000 G3/8-G3/8-99 252010 sur demande
Soupape d’aspiration / de refoulement, PEC-000 G3/8-G3/8-99 252011 sur demande
Soupape d’aspiration / de refoulement, DFC-000 G3/8-G3/8-99 252012 sur demande
Soupape d’aspiration / de refoulement, DEC-000 G3/8-G3/8-99 252013 sur demande
6
Vis de purge PP/EPDM 252034 sur demande
Vis de purge PP/FKM 252035 sur demande
Vis de purge PV/EPDM 252036 sur demande
Vis de purge PV/FKM 252037 sur demande
7 Membrane 35200114 sur demande
8 Plaque intermédiaire 35200115 sur demande
9 Membrane de protection 35200137 sur demande
REMARQUE !
Lors du montage, le couple de serrage indiqué sur la tête de pompe est à
respecter impérativement !
V
oir aussi
Ä
Chapitre 14.6 « Couples de serrage » à la page 187
Pièces d’usure et de rechange
174417102276 Rev. 5-02.2020
