6.3 Installation hydraulique
Personnel :
n
Mécanicien
n
Personnel d'entretien
n
Personne qualifiée
Équipement de protection :
n
Gants de protection résistant aux produits chimiques
n
Lunettes de protection
n
Chaussures de sécurité

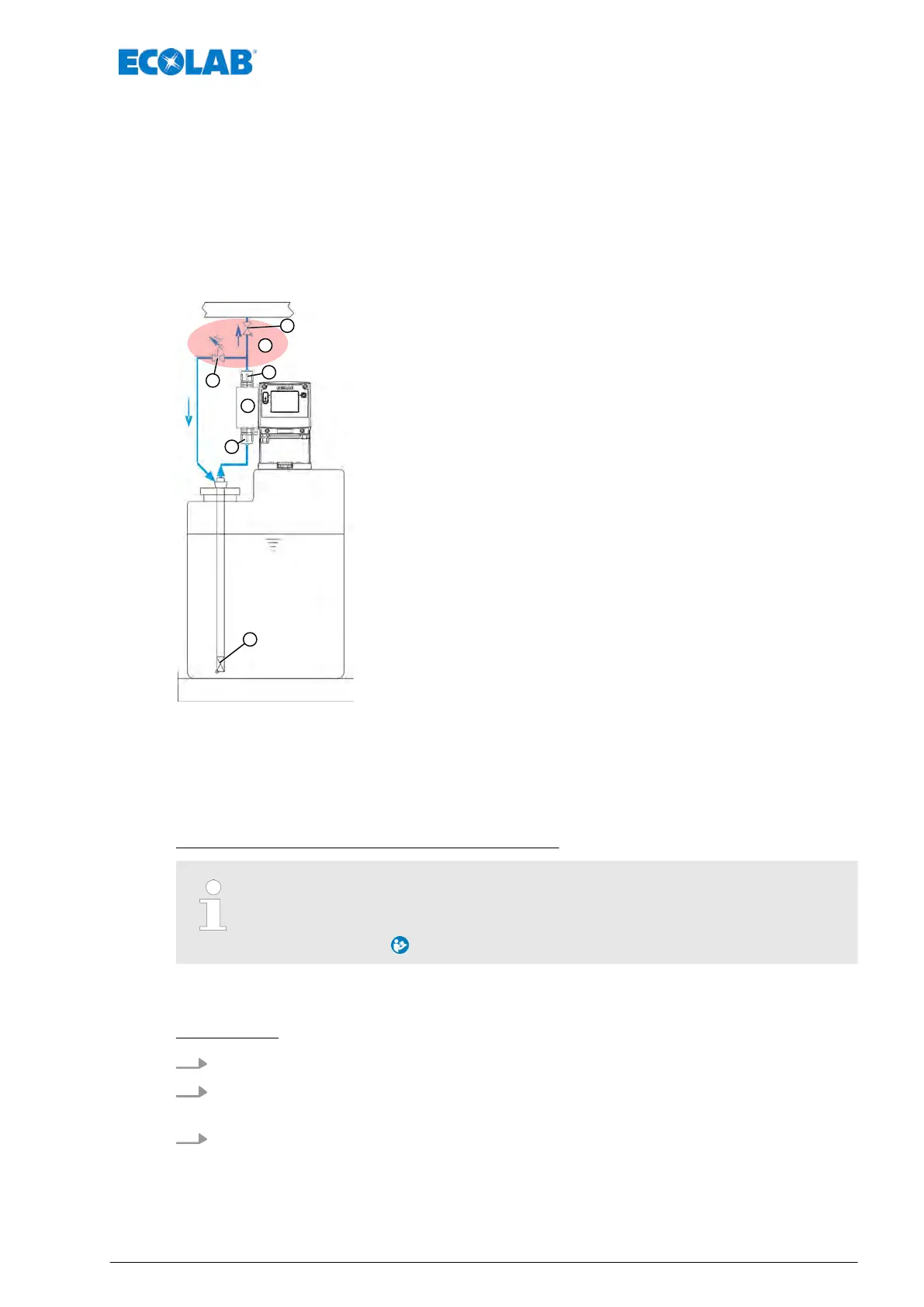

Fig. 10 : Schéma de montage
1 Soupape de décharge
2 Soupape de maintien
3 En option : soupape multifonction (SMF)
4 Lance d'aspiration ou soupape d'aspiration de fond
D Clapet de refoulement
P Partie supérieure de la pompe
S Soupape d’aspiration
Utilisation d’une soupape multifonction (SMF) :
Les soupapes de dosage, de maintien et de décharge (repère 1 et
repère 2) peuvent être remplacées par une soupape multifonction (SMF)
(repère 3). Lors de son utilisation, il convient de respecter impérativement
la notice associée .
Lors de l'utilisation d'une soupape de dosage, des pics de pression < 1,2 mPa (12 bar)
peuvent se produire. Ceci entraîne alors l'af
fichage d'une erreur et l'arrêt de la pompe.
Dépannage :
1. Contrôler la contre-pression !
2. Contrôler toutes les soupapes des conduites de dosage : l’une des soupapes
pourrait ne pas être ouverte correctement ou même être fermée.
3. Vérifier le système de pression et le réduire, le cas échéant.
Montage et installation
49 417102276 Rev. 5-02.2020
