13.2 Aufrüstung - Bluetooth-Schnittstelle
Um die Pumpe mit einem geeigneten Smartphone überwachen und steuern zu können,
muss eine Bluetooth-Platine eingebaut werden.
Die Pumpe kann sowohl mit, als auch ohne Bluetoothplatine bestellt
werden. Bei Pumpen ohne werksseitig verbaute Bluetoothplatine, kann
diese nachgerüstet werden. Siehe
Ä
Kapitel 3.1 „Zubehör“ auf Seite 32.
GEFAHR!
Gefahr eines Stromschlages
Achten Sie unbedingt darauf die Spannungsversorgung zu trennen und
gegen wiedereinschalten zu sichern!
Der Einbau der Bluetooth-Platine ist im folgenden beschrieben.

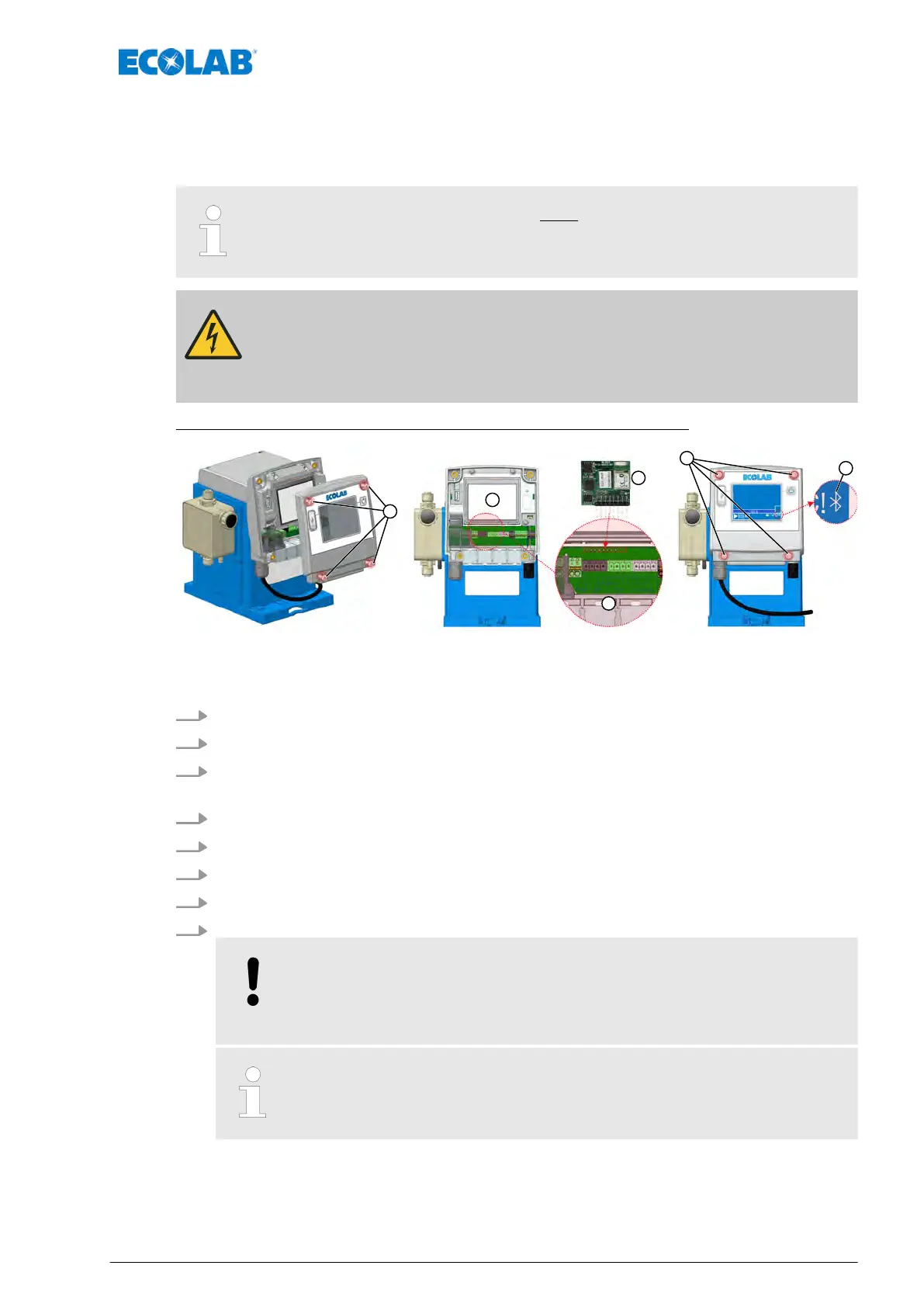

Abb. 106: Aufrüstung mit Bluetoothplatine
Bestellnummer Bluetoothplatine: Artikel Nr
.: 252080 (EBS-Nr.: auf Anfrage)
1. Deckelschrauben (4 x Pos. 1) mit einem T
orx-Schlüssel (TX25) lösen.
2. Deckel (Pos. 2) nach vorne abnehmen.
3. Stecker mit Nummerierung 4-5, 6-8, 10-13 und 14-17 abziehen, um Platz zur
Montage der Bluetooth-Platine (Pos. 4) zu schaf
fen.
4. Bluetooth-Platine (Pos. 4) in den Einsteckschacht drücken.
5. Stecker 4-5, 6-8, 10-13 und 14-17 wieder folgerichtig einstecken.
6. Rückseitige Frontdeckeldichtung auf Verunreinigungen prüfen und ggf. reinigen.
7. Frontdeckel (Pos. 2) lagerichtig auf das Gehäuse aufsetzen.
8. Befestigungsschrauben anziehen.
HINWEIS!
Das Anzugsdrehmoment der Befestigungsschrauben am Steuerteil
beträgt ca. 1 Nm. Um keine Schäden am Gewinde zu verursachen
wird empfohlen die Schrauben handfest anzuziehen.
Nach erfolgreicher Montage der Bluetooth-Platine erscheint nach
Einschalten der Pumpe das Bluetooth Symbol (
Abb. 106, Pos. 9)
rechts unten im Display der Betriebsanzeige.
Umbau, Aufrüstung, Reparatur
179 417102276 Rev. 5-02.2020
