12.2.2 Pumpenkopf 5 l/h

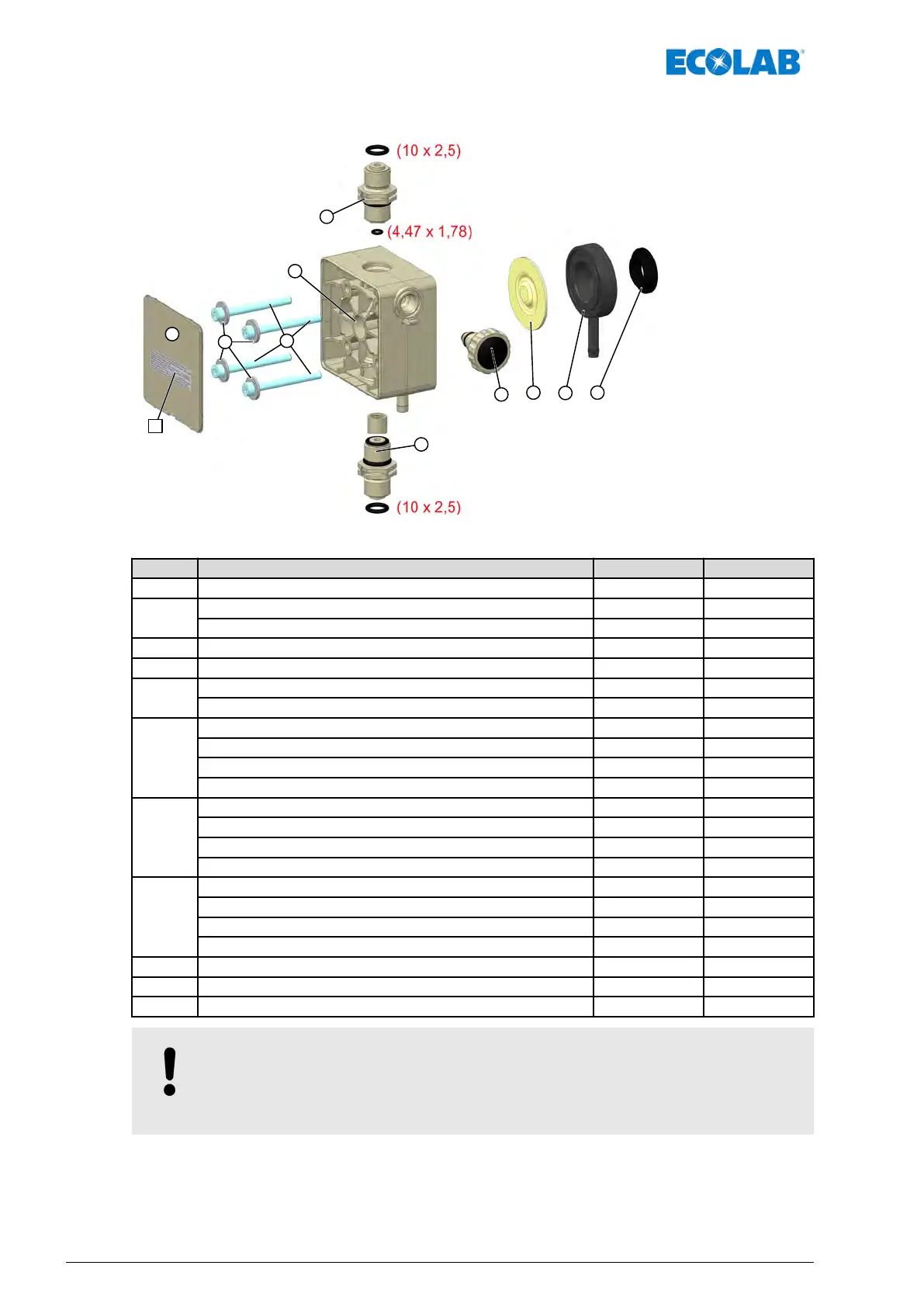

Abb. 100: Ersatzteilbaugruppe: Pumpenkopf 5 l/h
Pos. Bezeichnung Artikel Nr. EBS-Nr.
A Aufkleber Inbetriebnahme / Anzugsdrehmoment (4 Nm) 34800327 auf Anfrage
1
Abdeckplatte PP kieselgrau 35200180 auf Anfrage
Abdeckplatte PVDF natur 35200181 auf Anfrage
2 Innensechskantschraube, M 5 x 50, DIN 912, V2A 413031127 auf Anfrage
3 Scheibe, 5.3 x 15 1.6, DIN 9021, V2A 413501720 auf Anfrage
4
Pumpenkopf, 5 l/h, PP 35200107 auf Anfrage
Pumpenkopf, 5 l/h, PVDF 35200108 auf Anfrage
5
Saugventil-Patrone V3 , PFC 252014 auf Anfrage
Saugventil-Patrone V3 , PEC 252015 auf Anfrage
Saugventil-Patrone V3 , DFC 252016 auf Anfrage
Saugventil-Patrone V3 , DEC 252017 auf Anfrage
6
Saug-/Druckventil, PFC-000 G3/8-G3/8-99 252010 auf Anfrage
Saug-/Druckventil, PEC-000 G3/8-G3/8-99 252011 auf Anfrage
Saug-/Druckventil, DFC-000 G3/8-G3/8-99 252012 auf Anfrage
Saug-/Druckventil, DEC-000 G3/8-G3/8-99 252013 auf Anfrage
7
Entlüftungsschraube PP/EPDM 252034 auf Anfrage
Entlüftungsschraube PP/FKM 252035 auf Anfrage
Entlüftungsschraube PV/EPDM 252036 auf Anfrage
Entlüftungsschraube PV/FKM 252037 auf Anfrage
8 Membrane 35200109 auf Anfrage
9 Zwischenplatte 35200110 auf Anfrage
10 Schutzmembrane 35200137 auf Anfrage
HINWEIS!
Beim Zusammenbau ist unbedingt das auf dem Pumpenkopf angebrachte
Anzugsdrehmoment zu beachten!
Siehe auch
Ä
Kapitel 14.6 „Anzugsdrehmomente“ auf Seite 186
Verschleiß- und Ersatzteile
