6.4.1 Übersicht Klemmenbelegung
Nach Demontage des Frontdeckels, (siehe
Ä Kapitel 6.4 „Elektrische Installation“
auf Seite 55, Abb. 15, Pos. 2), sind die Klemmen zugänglich. Entsprechend der
nachfolgend beschriebenen Klemmenbelegung, können kundenseitig Anpassungen zu
Steuerungseingängen vorgenommen werden.
HINWEIS!
Sämtliche Änderungen der Klemmenbelegung sind nur durch Fachpersonal
zugelassen. Bei Rückfragen und für Hilfestellungen kontaktieren Sie
unseren Kundenservice
Ä Kapitel 1.8.2 „Kontakt Technischer
Kundendienst“ auf Seite 17.

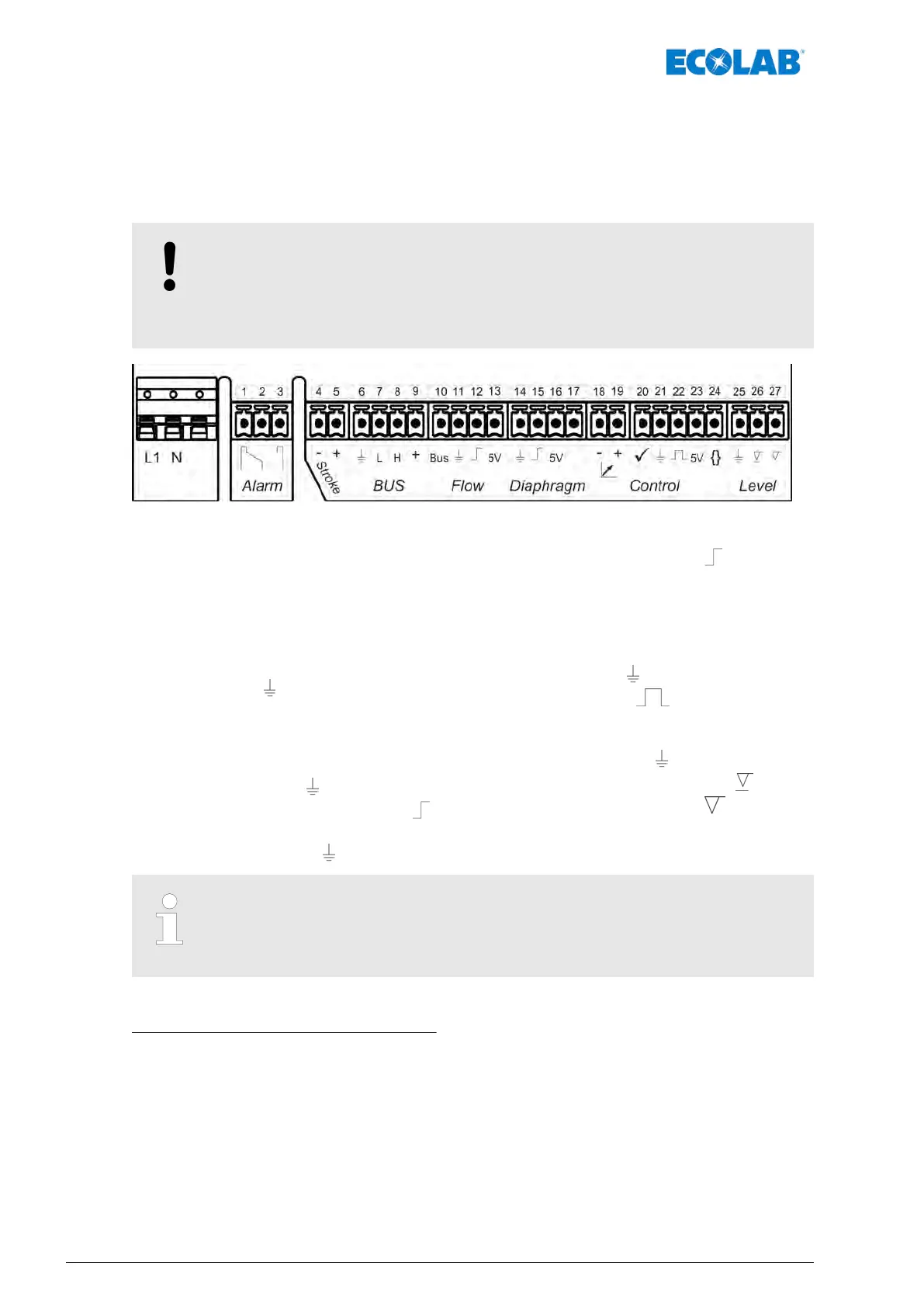

Abb. 16: Klemmenbelegung „EcoAdd“
L1 Netzphase (stromführender Leiter)
N Nulleiter
1 Alarmausgang: NC
2 Alarmausgang: Common
3 Alarmausgang: NO
4 Hubsignalausgang: -
5 Hubsignalausgang: +
6
Interner Bus: GND
7 Interner Bus: CAN L
8 Interner Bus: CAN H
9 Interner Bus: 24 V
10 Dosierüberwachung: Bus (Ovalradzähler)
11
Dosierüberwachung: GND
12
Dosierüberwachung: Durchflussüberwachung
13 Dosierüberwachung: 5 Volt
14
Membranüberwachung: GND
15
Membranüberwachung: Membrane
16 Membranüberwachung: 5 Volt
17 Membranüberwachung: Anode
18 Steuereingang: Normsignal mA (-)
19 Steuereingang: Normsignal mA (+)
20
Steuereingang: Freigabesignal ü
21
Steuereingang: GND
22
Steuereingang: Impuls
23 Steuereingang: 5 Volt Ausgang
24 Steuereingang: Startsignal Batch { }
25
Niveauüberwachung: GND
26
Niveauüberwachung: Niveauvorwarnung
27
Niveauüberwachung: Leermeldung
(Sauglanzenanschluss)
Zulässige Kabel-Außendurchmesser für Anschluss der EIN/Ausgänge:
AD Ø = 5,1-5,7 mm. LIYY 4 x 0,5; LIYY 5 x 0,34; L
YCY 2 x 0,34
Zulässige Kabel: Ölflex 4 x 0,5
Nur bei Einsatz der benannten Kabel, gilt die Schutzklasse IP65.
Beschreibung der Anschlüsse, siehe:
Ä Kapitel 6.4.2 „Netzanschluss“ auf Seite 57
Ä Kapitel 6.4.3 „[Alarm] Alarmausgang“ auf Seite 57
Ä Kapitel 6.4.4 „[Stroke] Hubsignalausgang“ auf Seite 58
Ä Kapitel 6.4.5 „[BUS] Interner BUS-Anschluss“ auf Seite 58
Ä Kapitel 6.4.6 „[Flow] Dosierüberwachung (mit Ovalradzähler OGM
PLUS
)“ auf Seite 58
Ä Kapitel 6.4.7 „[Diaphragm] Membranbruchüberwachung “ auf Seite 58
Ä Kapitel 6.4.8 „[Control] Steuereingang “ auf Seite 59
Ä Kapitel 6.4.9 „[Level] Niveauüberwachung (Sauglanze)“ auf Seite 61
