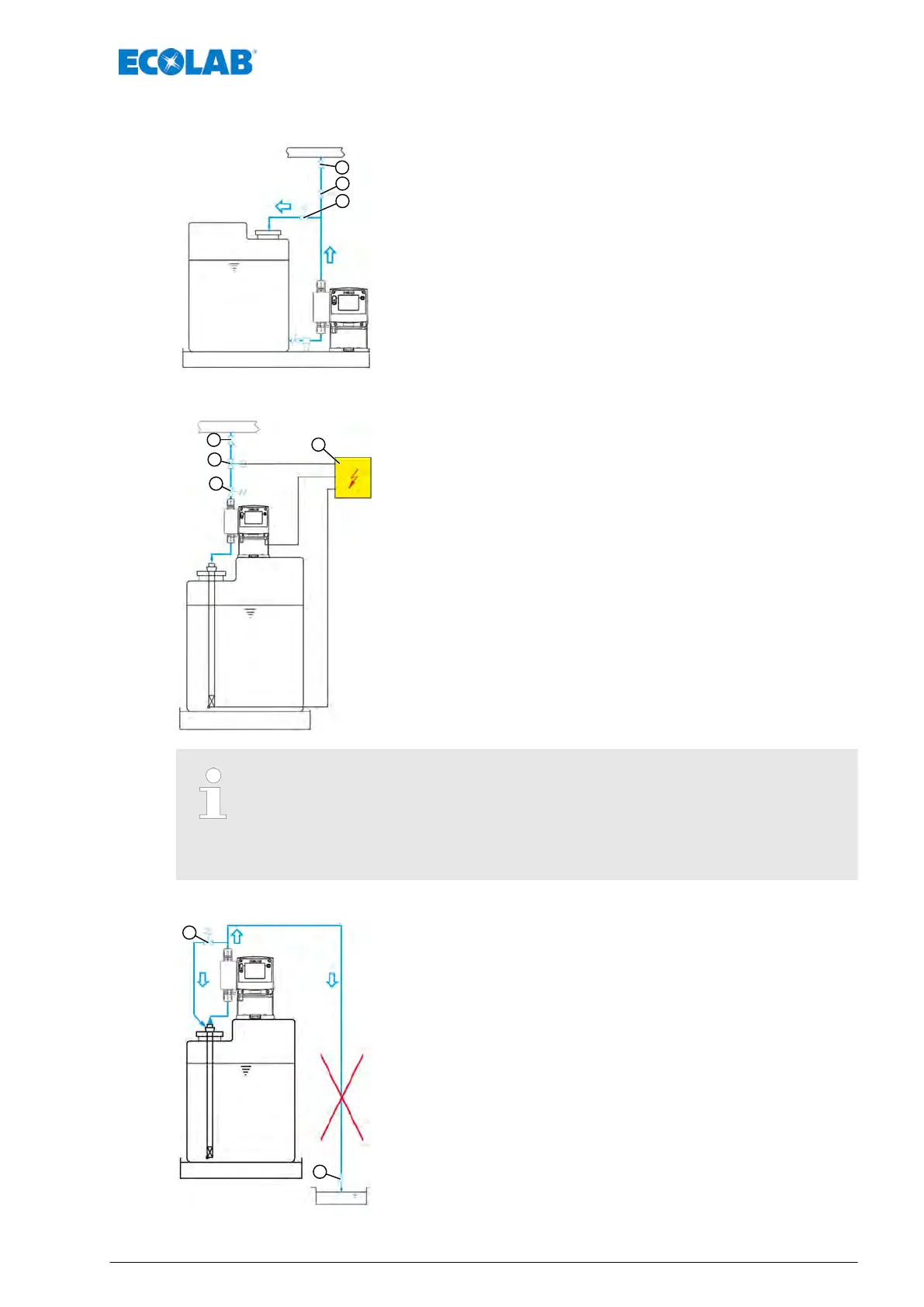

Exemple d’installation 2
1 Soupape d’injection / soupape de dosage
2 soupape de maintien de pression
3 soupape de décharge
Dans le cas des fluides libérant des gaz ou des produits présentant une
viscosité > 100 mPas
, il est recommandé de l’implanter dans l’alimentation.
Dans ce cas, il faut toutefois veiller à ce que le point d’injection (repère 1)
soit positionné au-dessus du réservoir de prélèvement ou monter une
soupape de maintien (repère 2) appropriée.
Ces mesures permettront d’éviter le siphonnage du réservoir de
prélèvement.
Exemple d’installation 3
1 Soupape d’injection / soupape de dosage
2 Déverrouillage externe
3 Électrovanne
4 Soupape de maintien de pression
Dans le cas du dosage dans des conduits en dépression, une soupape de
maintien
(repère 4) doit être montée dans la conduite de dosage.
Une soupape de maintien ou une soupape de dosage n’assure pas une
obturation étanche.
Afin d’éviter une fuite de la substance à doser lorsque la pompe est à
l'arrêt, il est recommandé de monter en outre une électrovanne
(repère 3)
qui sera débloquée avec la pompe.
Exemple d’installation 4
1 Soupape de décharge
2 Soupape d’injection / soupape de dosage
L’implantation du poste de dosage au-dessous du réservoir de prélèvement
est à éviter du fait qu’il existe un danger de siphonnage du réservoir de
prélèvement dans cette configuration.
Montage et installation
51 417102276 Rev. 5-02.2020
