deutsch
6227 - 9
deutsch

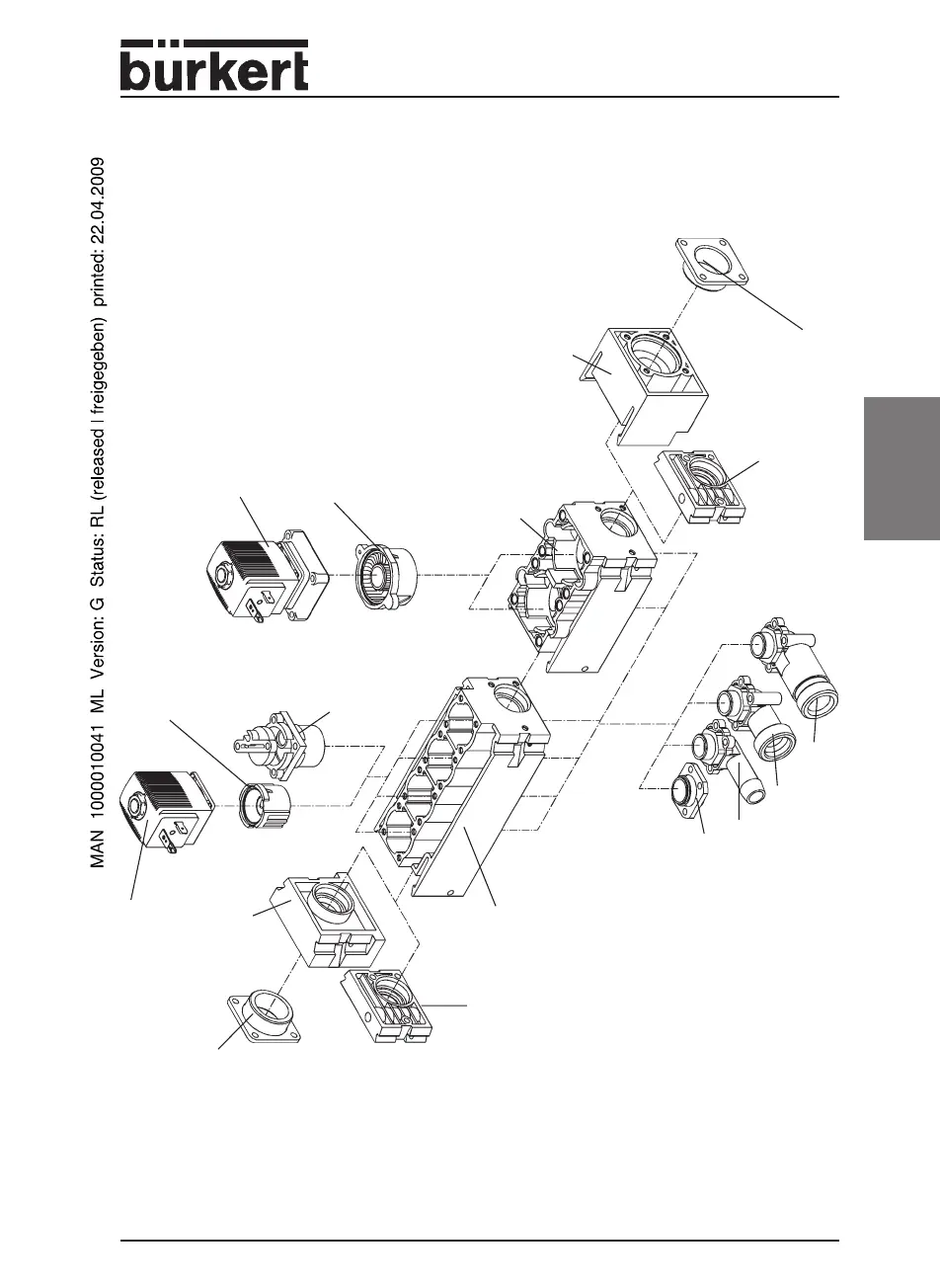

2.2 Bild des modular anreihbaren Wasserventils
Anschlußplatte 1/2" oder 3/4"-Innengewinde
Anschlußmodul links
Abschlußmodul
Grundmodul DN 10 2fach, 3fach oder 4fach
Ventilset Typ 6227 DN 10
Einsatz DN 10 (je nach Einbaulage mit Sammler- oder Verteilerfunktion)
Sensoraufnahme
Anschlüsse unten:
3/8"-Innengewinde
Schlauchanschluß
3/4"-Außengewinde
3/4"-Außengewinde mit Rückschlagventil
Ventilset Typ 6227 DN 13 Einsatz DN 13 (je nach Einbaulage mit Sammler- oder Verteilerfunktion)
Grundmodul DN 13 2fach oder 3fach
Abschlußmodul
Anschlußmodul rechts
Anschlußplatte 1/2" oder 3/4"-Innengewinde
