Ecolab ULTRAX Compact - 10.5 Maintenance du compteur à roues ovales OGMPLUS; 10.5.1 Démontage du compteur à roues ovales

10.5
Maintenance du compteur à roues ovales OGM
PLUS
Personnel :
n
Mécanicien
n
Électricien
n
Personne qualifiée
n
Personnel d’entretien
ATTENTION !
Les travaux de raccordement et de réparation sur le compteur à roues ovales
peuvent uniquement être exécutés par un personnel qualifié.
Avant les travaux de réparation et de maintenance ainsi qu’avant le
dosage de fluides dangereux, toujours rincer le compteur à roues ovales,
purger la conduite de refoulement et porter des vêtements de protection
(lunettes de protection, gants de protection et tablier)
.
Avant de procéder au nettoyage, consulter sans faute la fiche technique du
fluide à doser afin d’éviter les réactions chimiques, p. ex. en cas de nettoyage
à l’eau avec des produits chimiques incompatibles.
Lors de l’ouverture du compteur à roues ovales, s’assurer que le système
est dépressurisé et que la pompe doseuse raccordée en amont n’est pas en
fonctionnement.
1
2
3
4
5

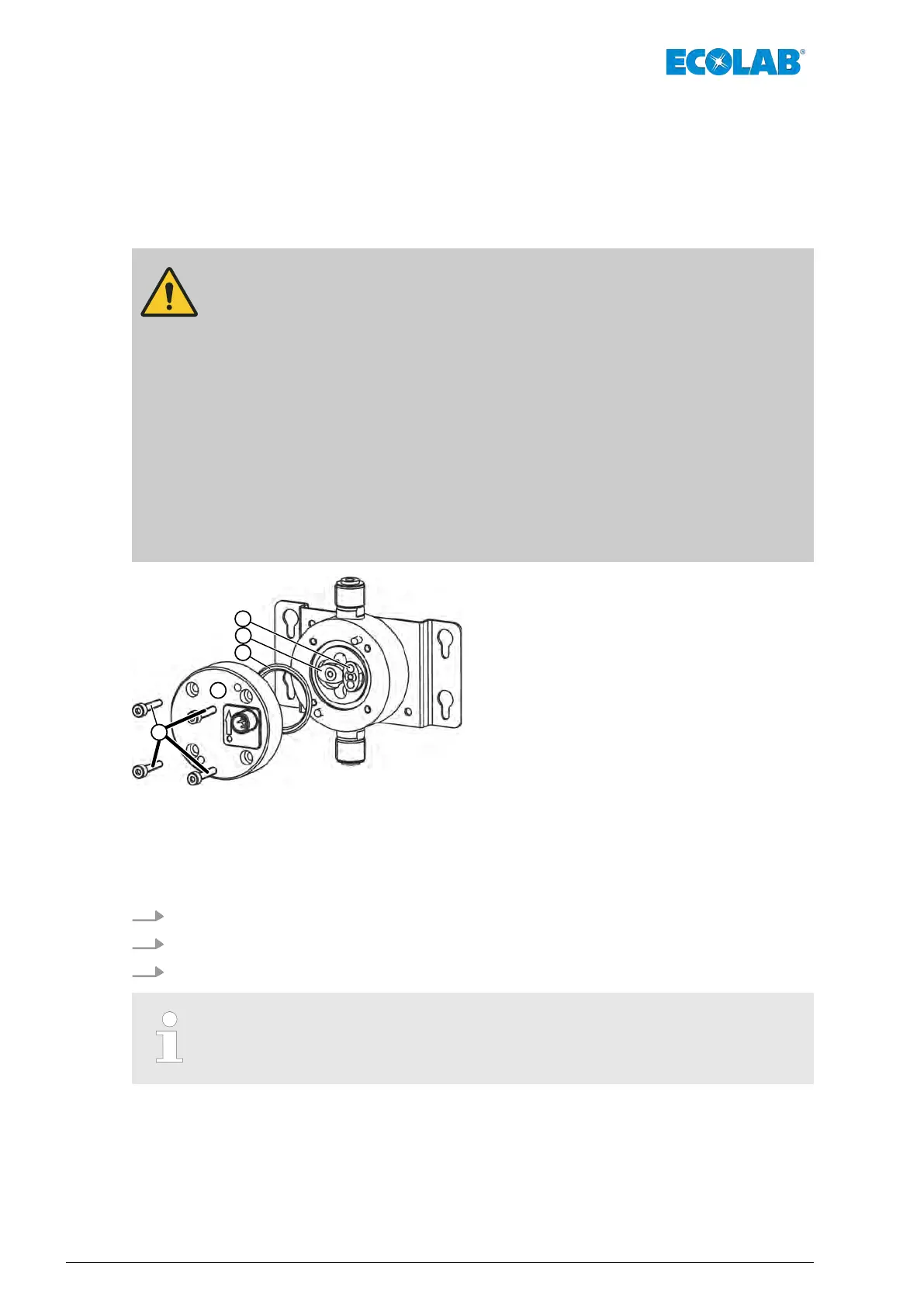

Fig. 17 : Maintenance
1 Jeu de vis
2 Couvercle
3 Joint torique
4 Roue ovale - 1
5 Roue ovale - 2 avec insert magnétique
10.5.1 Démontage du compteur à roues ovales
1. Dévisser les 4 vis (repère 1) sur le compteur à roues ovales.
2. Déposer le couvercle (repère 2).
3. Retirer les deux roues ovales (repère 4 + repère 5) et les nettoyer ou les remplacer
.
Il est recommandé en principe de remplacer le joint torique d’étanchéité
(repère 3) entre le couvercle et le boîtier.
Maintenance
74MAN046590 Rév. 6-03.2022
