6 Configuration
6.1 Affectation des produits du bloc distributeur de vannes à membrane – côté
produits
ATTENTION !
Au niveau du « bloc distributeur de vannes à membrane – côté produits »,
utiliser des flexibles de spécification EVA en dimension 10/16.
1. Passer les flexibles de chacune des lances d’aspiration de produit à travers les
raccords filetés de décharge de traction ( Fig. 6
, repère A).
2. Raccorder les flexibles aux raccords pour flexibles correspondants ( Fig. 6
,
repère B) du bloc de vannes ( Fig. 6 , repère C) avec les colliers de serrage joints.
3. Serrer les raccords filetés de décharge de traction.
Les affectations de produits suivantes sont applicables :
BC A
1 2
3
4
5 6
7
8
9 10
11
12

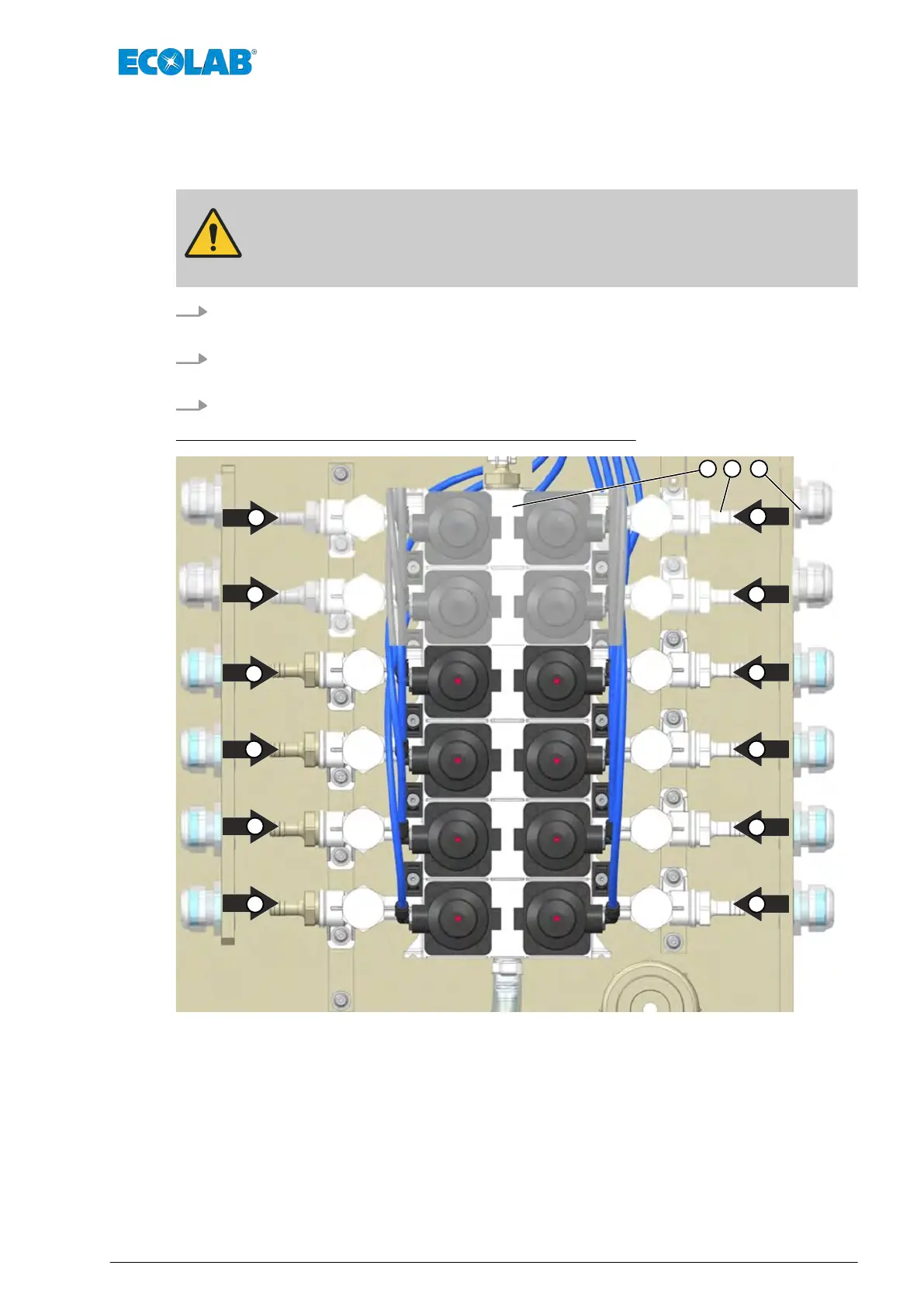

Fig. 6 : Affectation des produits
Les produits 9 à 12 sont facultatifs en cas de passage du bloc standard à 8 vannes à la
version 12 vannes (représentée en clair).
