10.4 Service av TCD-Turbo Pump
IAKTTAG FÖRSIKTIGHET!
Öppna inte pumphuvudet eftersom det annars finns risk för
personskador genom en inneliggande spänd fjäder.
Serviceintervall minst 1/4-år.
Installera doserventilerna i rätt läge, se:
Ä Kapitel 10.3.1.3 ”Montera sug-/
tryckventiler i rätt position” på sidan 68
Det rekommenderas att kontrollera:
n att inga anslutningar till sug- och tryckledningarna läcker
n att sug- och tryckventilerna är rena och inte läcker
.
n att doseringen stämmer
n av pumphuvudskruvar (sitter fast åt, 4 Nm).
IAKTTAG FÖRSIKTIGHET!
Läs också bruksanvisningen till pumpen:
Ä Kapitel 1.1.1 ”Ytterligare instruktioner” på sidan 6
10.4.1 Byte av sug-/tryckventiler
1. Ta loss sug- och tryckventilerna med en hylsnyckel.
2. Montera alla o-ringar.
3. Skruva in nya sug- och tryckventiler i rätt läge 2–3 Nm).
10.4.2 Byta membran och pumphuvud
10.4.2.1 T
yp 00160 – 00540
1
7
2
3 4
5 6
8
9

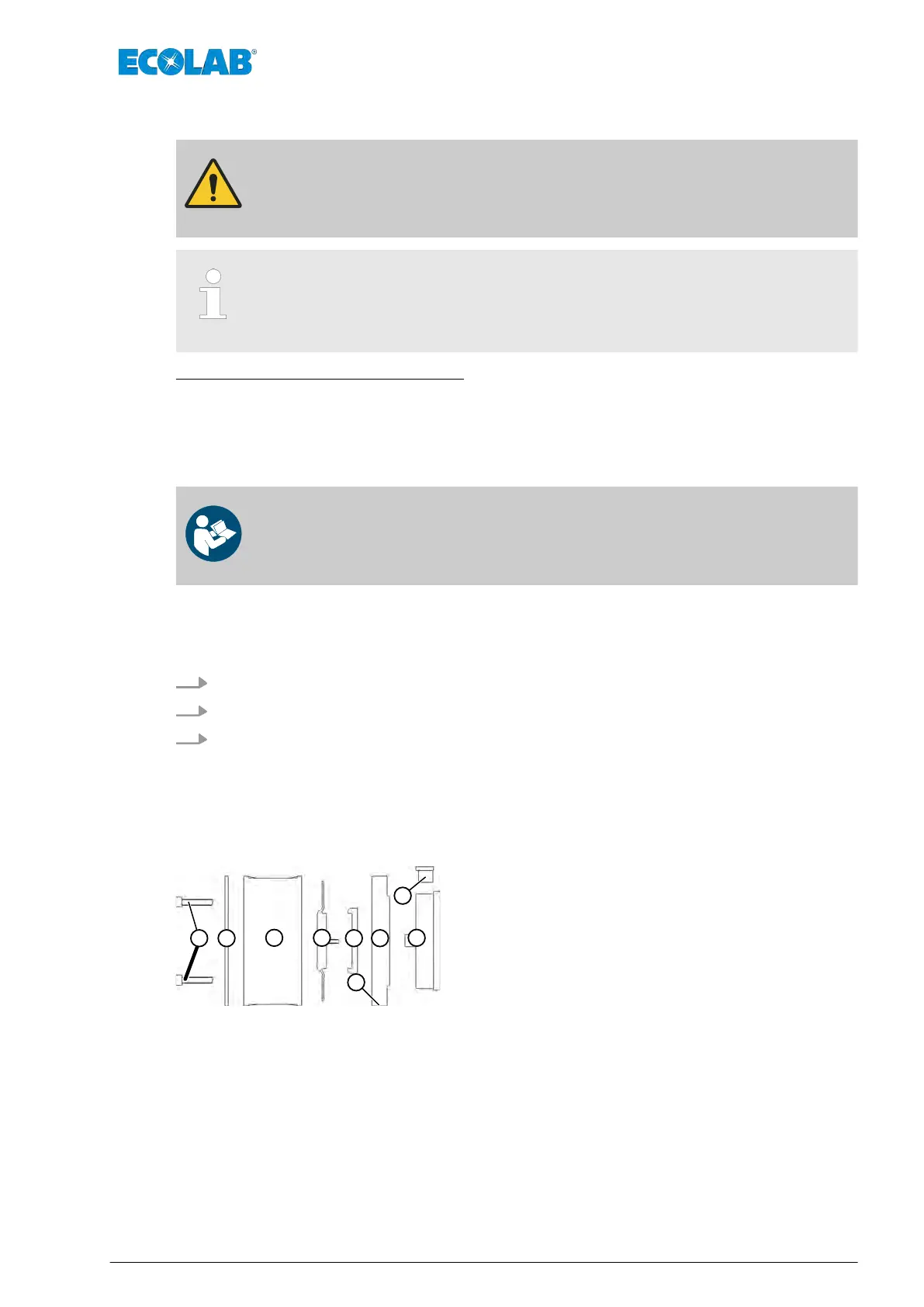

Bild 16: Utbyte membran och pumphuvud – typ 0016-00540
1 Skruvar till doserhuvudet (4 x)
2 Täckplatta
3 Pumphuvud
4 Membran
5 Skyddsbricka
6 Mellanbricka
7 Läckagehål
8 Distansstycke
9 Plugg
Underhåll
69 MAN046590 rev. 6-03.2022
