Ecolab ULTRAX Compact - 10.3.1.2 Type: 00800 - 01200; 10.3.1.3 Montage des soupapes de dosage dans la bonne position

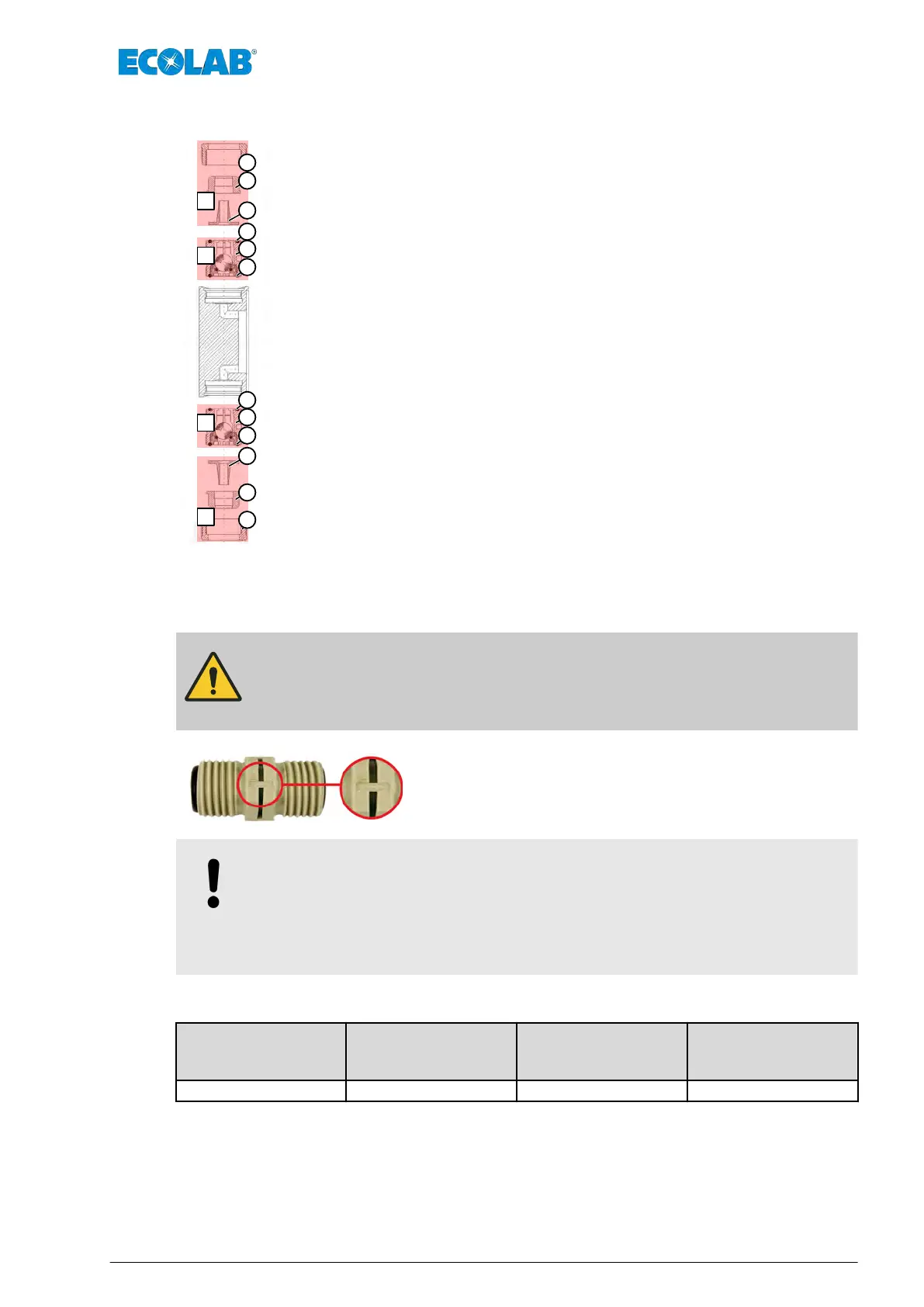

10.3.1.2 Type : 00800 - 01200
A
B
A
B
1
2
3
4
5
4
4
5
4
1
2
3
A Kit de raccordement
1 Écrou-raccord
2 Pièce de serrage
3 Pièce conique
B Soupape d’aspiration/refoulement
4 Joint torique, Ø 28 x 3,5 mm
5 Soupapes d’aspiration/de refoulement
10.3.1.3 Montage des soupapes de dosage dans la bonne position
AVERTISSEMENT !
Lors du montage, il est indispensable de s'assurer que les soupapes sont
montées conformément au sens d'écoulement !
Le sens d'écoulement est représenté par une flèche gravée sur les
soupapes d'aspiration/refoulement.
REMARQUE !
Les couples de serrage suivants sont à respecter impérativement pour garantir
à la fois l'étanchéité du système et l'intégrité du filetage.
Les couples de serrage des vis de la tête de dosage sont indiqués sur une
étiquette apposée sur la tête de la pompe.
Couple de serrage des soupapes d'aspiration/refoulement :
Dimension de la
partie supérieure de
la pompe 5 l/h und 11 l/h 30 l/h und 50 l/h 120 l/h
Couple de serrage 2 ± 0,2 Nm 2,8 ± 0,2 Nm 4 ± 0,2 Nm
Maintenance
71 MAN046590 Rév. 6-03.2022
