7.7.1 Einbauzeichnung EMP III Pumpe
1
2
3
4
5
6
6

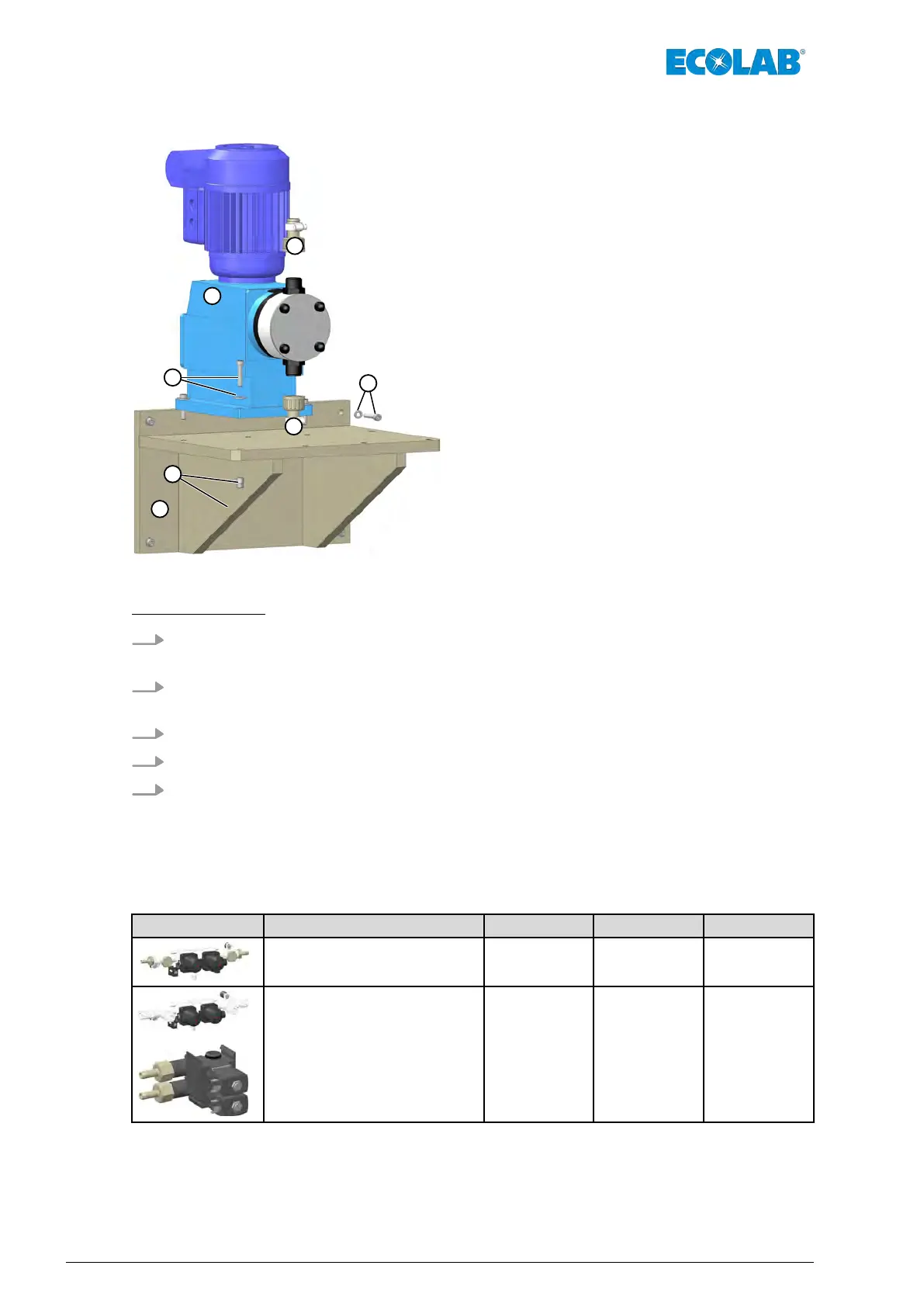

Abb. 14: Einbauzeichnung EMP III Pumpe
Vorgehensweise:
1. Pumpenkonsole (Pos. 1) mit beiliegenden Schrauben und Scheiben (Pos. 2) auf
Konsole befestigen (4x).
2. Pumpen EMP III (Pos. 3) mit Schrauben und Scheiben (Pos. 4) in Gewindebuchse
an Pumpenkonsole fixieren.
3. Schlauchtülle mit Überwurfmutter (Pos. 6) an Pumpenkopf anbringen.
4. EVA-Rohr an Saug- und Druckseite anschließen.
5. Pumpen in Betrieb nehmen und Dichtheit aller Anschlüsse kontrollieren.
7.8 Aufrüstung Membranventilverteiler
7.8.1 Aufrüstsätze
Darstellung Beschreibung Werkstoff Artikel. Nr. EBS Nr.
Blockerweiterung, 2-fach
Produktseite
PVDF 201714 10038289
Blockerweiterung, 2-fach
Maschinenseite
PVDF 201715 10038287
Installation
