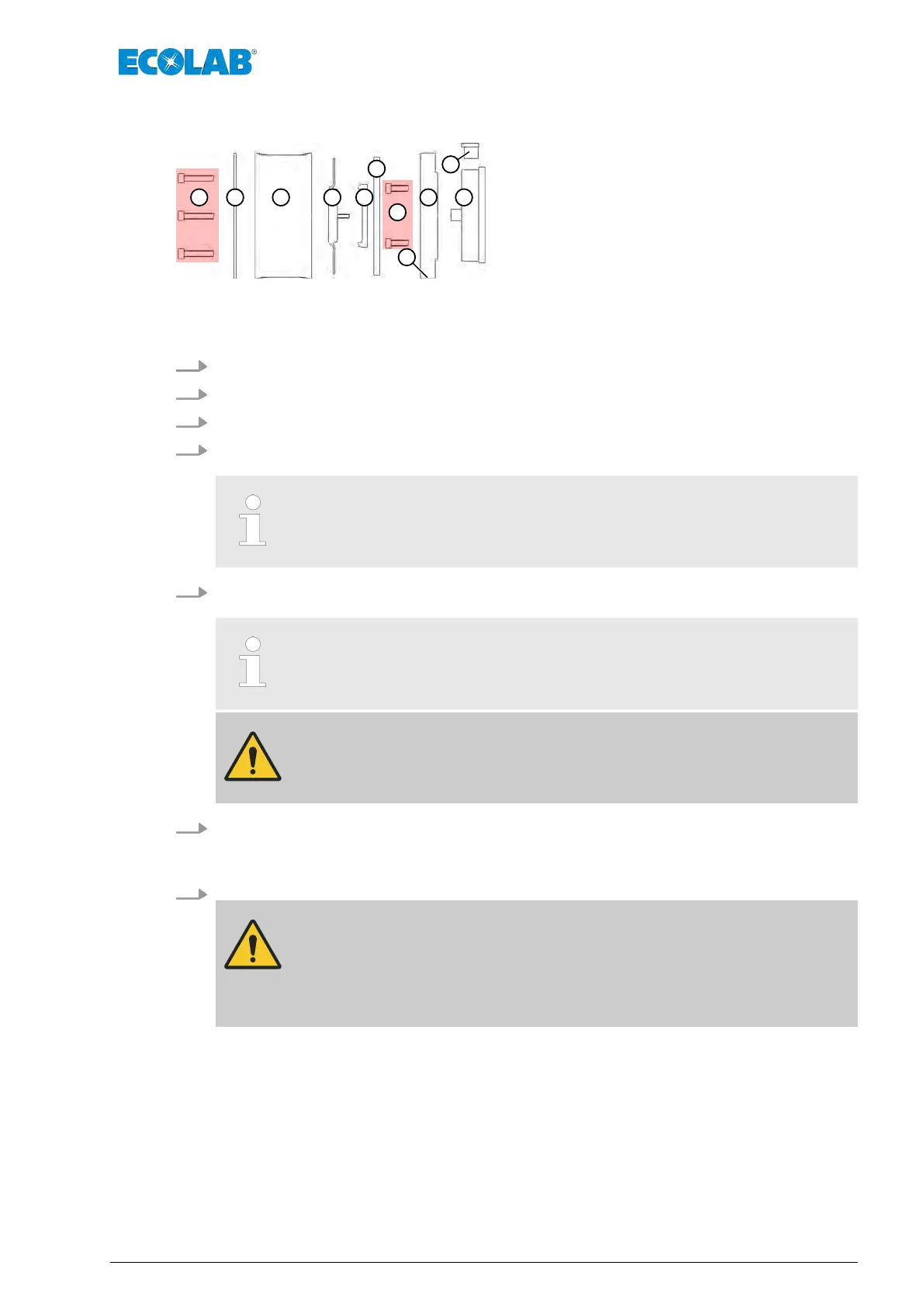

Fig. 16 : Remplacement de la membrane et de la partie
supérieure de la pompe - type 00800 - 01200
1 Vis de tête de dosage (6x)
2 Plaque de recouvrement
3 Partie supérieure de la pompe
4 Membrane
5 Rondelle d’appui
6 Rondelle intermédiaire
7 Vis (4x)
8 Pièce intermédiaire
9 Perçage de fuite
10 Pièce intermédiaire
11 Bouchon
1. Desserrer les vis de fixation (repère 1).
2. Retirer la plaque de recouvrement (repère 2) de la tête de dosage (repère 3).
3. Enlever le bouchon (repère 10) avec un tournevis.
4. Bloquer la tige de piston (repère 9) avec une clé à fourche ouverture 8 pour
l’empêcher de tourner.
Tourner la membrane avec la pièce intermédiaire si nécessaire afin que
les méplats de la tige de piston se placent dans la bonne position.
5. Extraire en tournant la membrane (repère 4) avec la pièce intermédiaire (repère 8) et
la rondelle d’appui (repère 5).
Lors du serrage de la membrane, s’assurer que les trous de fixation
coïncident avec la pièce intermédiaire.
ATTENTION !
Serrer la membrane exclusivement à la main (sans outil) !
6. Retirer la clé à fourche et tourner l’ensemble membrane et pièce intermédiaire vers
la droite jusqu’à ce que l’alésage du boîtier coïncide et que le perçage de fuite soit
dirigé vers le bas.
7. Serrer les vis de la tête de dosage uniformément en diagonale.
ATTENTION !
Couple de serrage des vis du corps de dosage = 6 ±1 Nm.
Vérifier le couple de serrage des vis de la tête de dosage après
24 heures !
