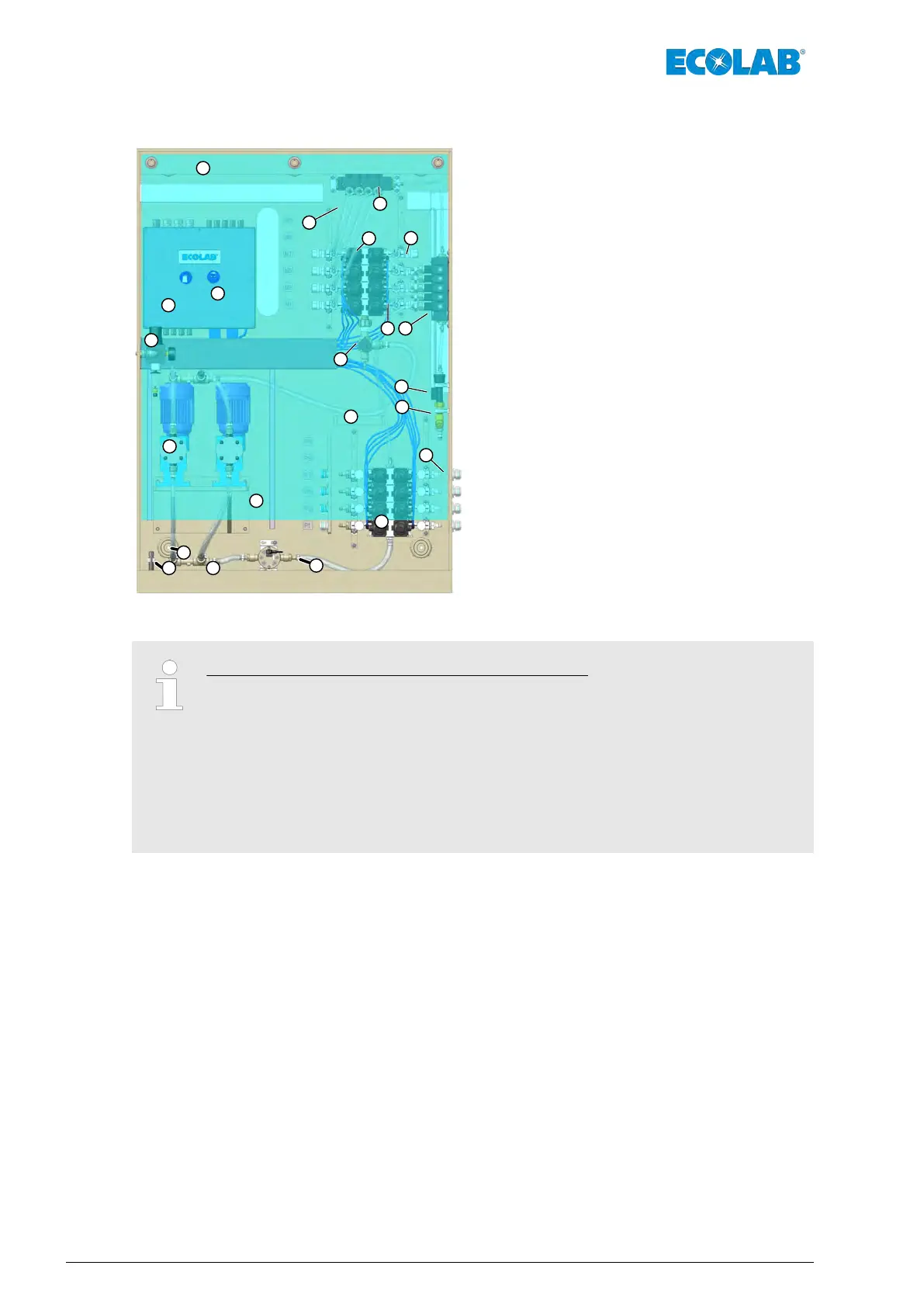

Fig. 4 : Structure du système ULTRAX Compact
1 Console murale
2 Boîte de raccordement
3 Filtre régulateur
4 Pompes à membrane
5 Fixation murale/support entretoise
6 Interrupteur à flotteur de détection de débordement
7 Cuve collectrice
8 Sélectionner [Compteur à roues ovales]
9 Bloc distributeur de vannes à membrane, côté produits
10 Décharges de traction pour raccords de lance
d’aspiration
11 Console pour récipient mesureur
12 Séparateur d’impuretés
13 Capteur de débit
14 Robinet de prélèvement d’échantillons
15 Blocs de soupapes de rinçage
16 Raccords d’électrovalve pilote
17 Raccords de conduite de dosage
18 Bloc distributeur de vannes à membrane, côté
machines
19 Conduites de rinçage
20 Électrovalves pilotes
21 Écran anti-projections
Les repères suivants ne sont pas représentés :
– Conduites d’aspiration (non fourni)
– Lances d’aspiration (non fourni)
– Récipient de produit (non fourni)
– Raccord d’air comprimé
– Raccord d’arrivée d’eau
– Unité d’extension côté produits, côté machines, soupapes de rinçage (en
option)
Structure
40MAN046590 Rév. 6-03.2022
