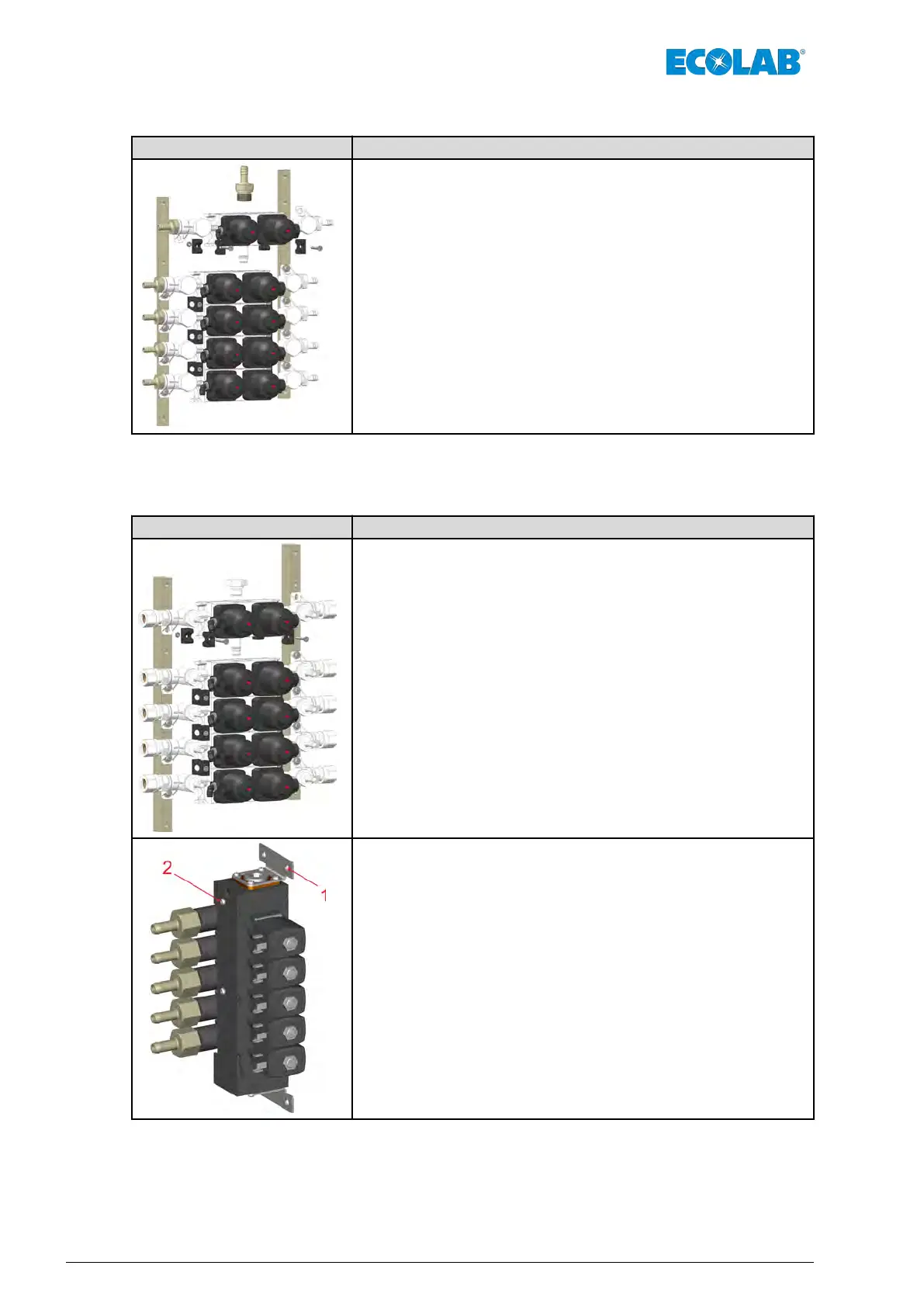

7.8.2 Extension de bloc 2 vannes : Côté produits
Illustration Étapes de montage
n Retirer les douilles.
n Nettoyer le raccord du bloc d’extension et l’orifice de raccordement
du bloc existant et vérifier qu’ils ne sont pas endommagés (remplacer
si nécessaire).
n Poser le bloc d’extension et le fixer avec les colliers de fixation.
n Remettre en place les vis de fixation.
n Fixer l’unité d’extension avec les vis et rondelles sur la barre-
entretoise.
n Réaliser les raccordements des flexibles et tuyaux. Mettre en place
les nouveaux raccords pneumatiques sur les raccords de servovalve
correspondants dans la boîte de raccordement.
n Contrôler le fonctionnement et l’étanchéité.
7.8.3 Extension de bloc 2 vannes : Côté machines
Illustration Étapes de montage
n Retirer le bouchon.
n Nettoyer le raccord du bloc d’extension et l’orifice de raccordement
du bloc existant et vérifier qu’ils ne sont pas endommagés (remplacer
si nécessaire).
n Poser le bloc d’extension et le fixer avec les colliers de fixation.
n Remettre en place le bouchon.
n Fixer l’unité d’extension avec les vis et rondelles sur la barre-
entretoise.
n Réaliser les raccordements des flexibles et tuyaux.
Mettre en place les nouveaux raccords pneumatiques sur
les raccords de servovalve correspondants dans la boîte de
raccordement.
n Contrôler le fonctionnement et l’étanchéité.
n Desserrer les vis de fixation (repère 1) des soupapes de rinçage.
n Desserrer la vis de blocage (repère 2).
Installation
62MAN046590 Rév. 6-03.2022
