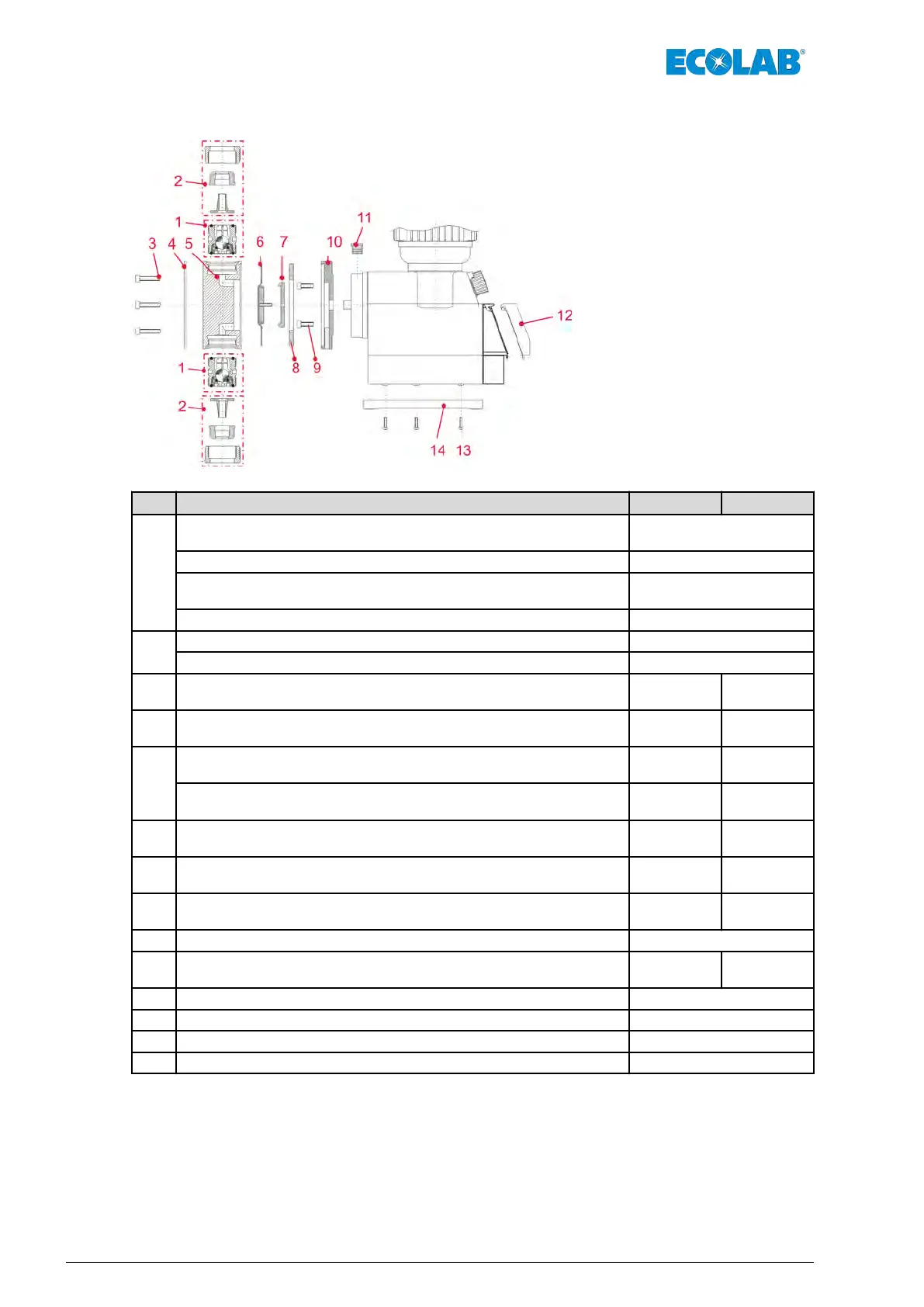

11.4.2 Dessin/nomenclature type 00800 et 01200
Rep. Description Type 00800 Type 01200
1
Soupape d’aspiration/refoulement PP/FPM (Viton B) SDV PPFPKE000
G1¼
249075 (10001904)
Soupape d’aspiration/refoulement PP/EPDM SDV PPEPKE000 G1¼ 249055 (10037053)
Soupape d’aspiration/refoulement PVDF/FPM (Viton B) SDV
PVFPKE000 G1¼
249074 (10005979)
Soupape d’aspiration/refoulement PVDF/EPDM SDV PVEPKE000 G1¼ 249041 (10036969)
2
Kit de raccordement, PP, G1¼ i – flexible 12/21 mm 249238 (10019500)
Kit de raccordement, PVDF, G1¼ i – flexible 12/21 mm 249258 (10079635)
3 Vis de partie supérieure de pompe
413031047
(10002860)
413031064
(10050612)
4 Plaque de pression
34900139
(10016684)
34900140
(10096543)
5
Partie supérieure de pompe en PP
34900105
(10002753)
34900106
(10015861)
Partie supérieure de pompe en PVDV
34900178
(10003757)
34900179
(10001755)
6 Membrane
34900111
(10001751)
34900112
(10001907)
7 Rondelle d’appui
34900149
(10015860)
34900151
(10096544)
8 Rondelle intermédiaire
34900136
(10002822)
34900137
(10096545)
9 Vis 413031042 (10020173)
10 Plaque intermédiaire
34900134
(10002230)
34900135
(10001966)
11 Bouchon 34900168 (10015859)
12 Couvercle transparent 34800120 (10015884)
13 Vis, B40 x 16 413071167 (10017157)
14 Plaque de fixation 34900120 (10004471)
Pièces d’usure et de rechange
