7.5 Anslutningar
Anslutningarna ska göras på följande sätt:
1. Utrusta sugrören med EVA-slang 10/16.
2. Dra slangarna genom dragavlastningar.
(
Ä Kapitel 4 ”Montering” på sidan 38 , Bild 4 , pos. 10)
3. Sätt fast slangar med medföljande slangklämmor till anslutningsnippeln av
fördelarblocket för membranventiler på produktsidan.
4. Dra åt dragavlastningens skruvförband.
5. Anslut teflonrör Ø 10/16 till fördelarblocket för membranventiler på maskinsidan.
6. Led teflonrör till respektive grovtvättmaskinerna.
7. Upprätta elektrisk anslutning mellan terminallådan och styrningen ”MyControl”
(
Ä Kapitel 6.4 ”Kopplingsplint” på sidan 49 , likaså handbok MyControl).

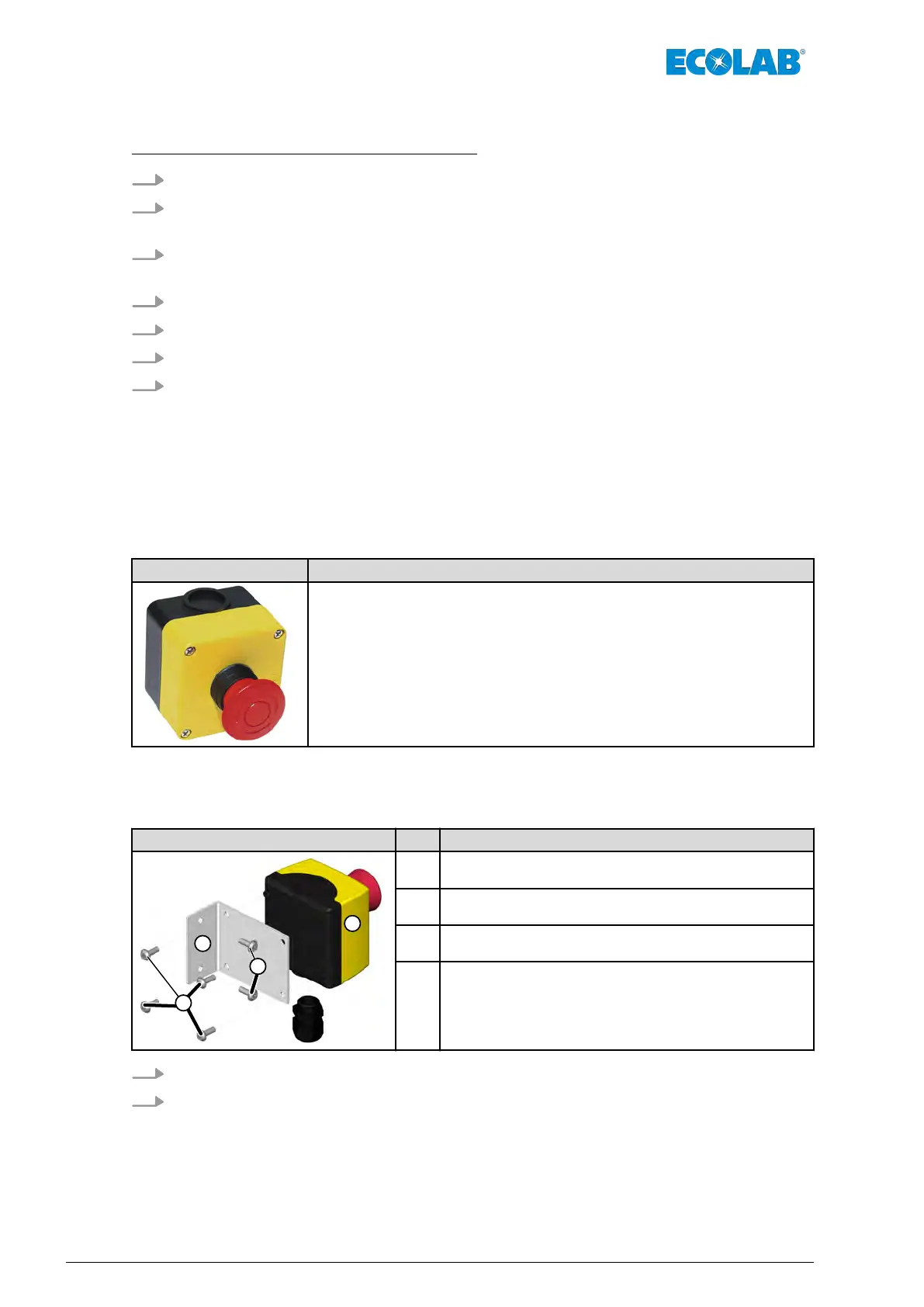

7.6 NÖDSTOPP
Av säkerhetskäl kan i de fall, där styrningen MyControl inte kan installeras i omedelbar
närhet av ULTRAX Compact, en nödstoppsknapp monteras på doserenheten.
Bild Benämning
Nödstoppsknapp
Artikelnr: 201546
EBS-nummer: 10026016
7.6.1 Monteringsvinkel: Nödstoppsknapp
Bild Pos. Benämning
1
2
3
4
1
Nödstoppsknapp
Artikelnr: 201546, EBS-nr: 10026016
2
Skruvar (4 x)
Artikelnr.: på förfrågan, EBS-nr: på förfrågan
3
Nödstoppsknapp
Artikelnr: på förfrågan, EBS-nr: på förfrågan
4
Nödstoppsknapp
Artikelnr: på förfrågan, EBS-nr: på förfrågan
1. Montera monteringsvinkel med medföljande skruvar till nödstoppsknappen.
2. Montera nödstoppsknapp med monteringsvinkel på ytterväggen av doserstationen
(se också
Ä Kapitel 7.6.2 ”Monteringsförslag: Nödstoppsknapp på racket (vänster
eller höger)” på sidan 57 ).
