6 Konfiguration
6.1 Produkttilldelning fördelarblock för membranventil – på produktsidan
IAKTTAG FÖRSIKTIGHET!
För "fördelarblock för membranventil – på produktsidan” ska slangar med
specifikation EVA i mått 10/16 användas.
1. För slangarna till de respektive produktsugrören genom dragavlastningsskruvarna
( Bild 6 , pos. A).
2. Anslut slangarna till den respektive slangnippeln ( Bild 6 , pos. B) av ventilblocket
( Bild 6
, pos. C) med de medföljande slangklämmorna.
3. Dra åt dragavlastningens skruvförband.
Det gäller de följande produkttilldelningar:
BC A
1 2
3
4
5 6
7
8
9 10
11
12

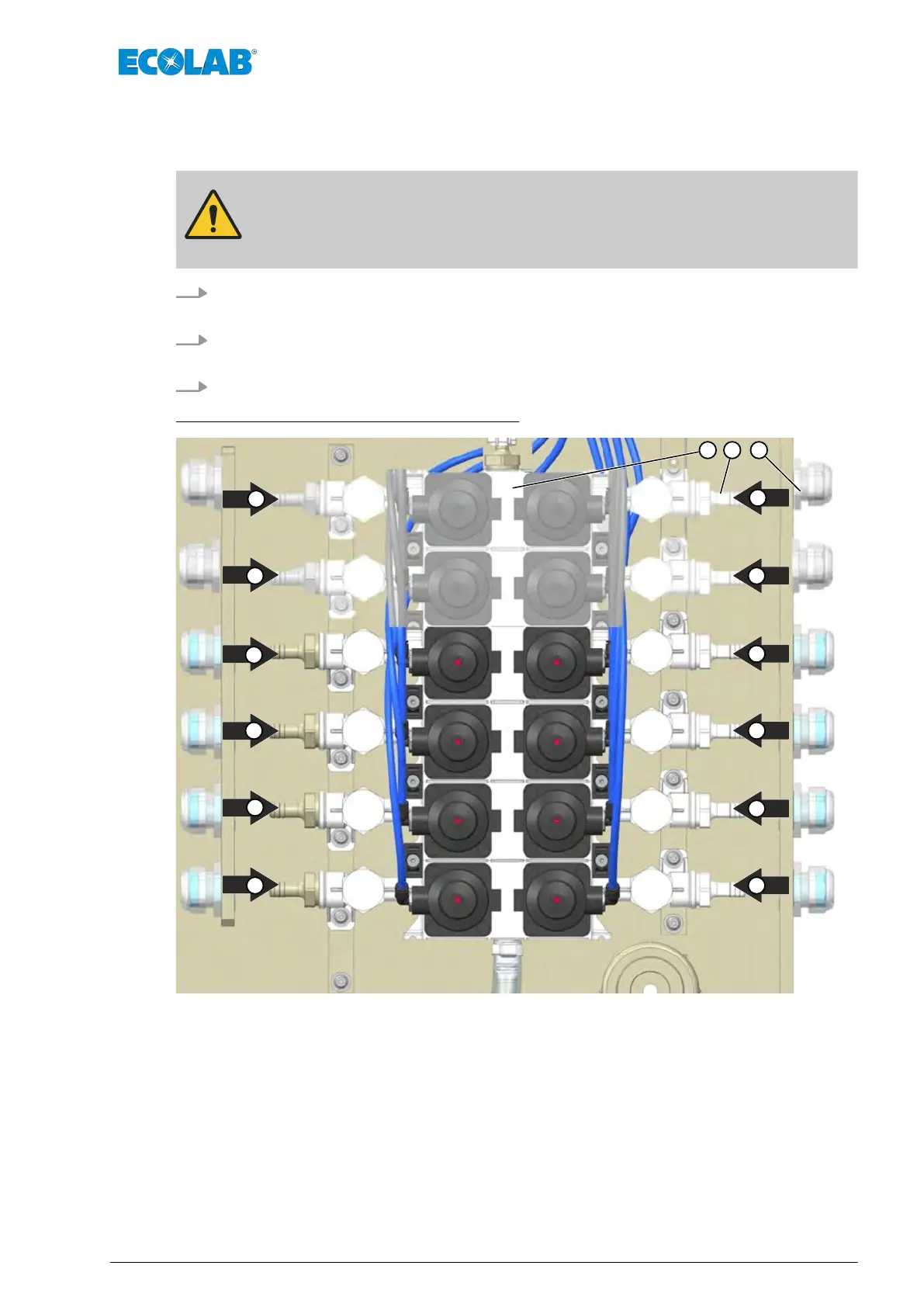

Bild 6: Produkttilldelning
Produkterna 9 och 12 är valfria vid uppgradering av en 8-delars standardblock till
ett 12-delars utförande (visas i ljus färg).
