10.4 Maintenance de la pompe TCD-Turbo Pump
ATTENTION !
Ne pas ouvrir la partie supérieure de la pompe, car les ressorts tendus
présents à l’intérieur constituent un risque d’accident.
Périodicité de maintenance : au moins 4 fois par an.
Monter les soupapes de dosage dans la bonne position, voir :
Ä Chapitre
10.3.1.3 « Montage des soupapes de dosage dans la bonne position »
à la page 71
Il est recommandé de contrôler les points suivants :
n raccordement étanche des conduites d’aspiration et de refoulement ;
n propreté et étanchéité des soupapes d’aspiration et de refoulement ;
n dosage correct ;
n vis de la partie supérieure de la pompe (bonne tenue, 4 Nm).
ATTENTION !
Consulter sans faute également la notice d’utilisation de la pompe :
Ä Chapitre 1.1.1 « Autres notices » à la page 6
10.4.1 Remplacement des soupapes d’aspiration/refoulement
1. Démonter les soupapes d’aspiration et de refoulement avec une clé à fourche
(ouverture 27).
2. Adapter tous les joints toriques.
3. V
isser les nouvelles soupapes d’aspiration et de refoulement dans la bonne position
(2 à 3 Nm).
10.4.2
Remplacement de la membrane et de la partie supérieure de la pompe
10.4.2.1 Type 00160 - 00540
1
7
2
3 4
5 6
8
9

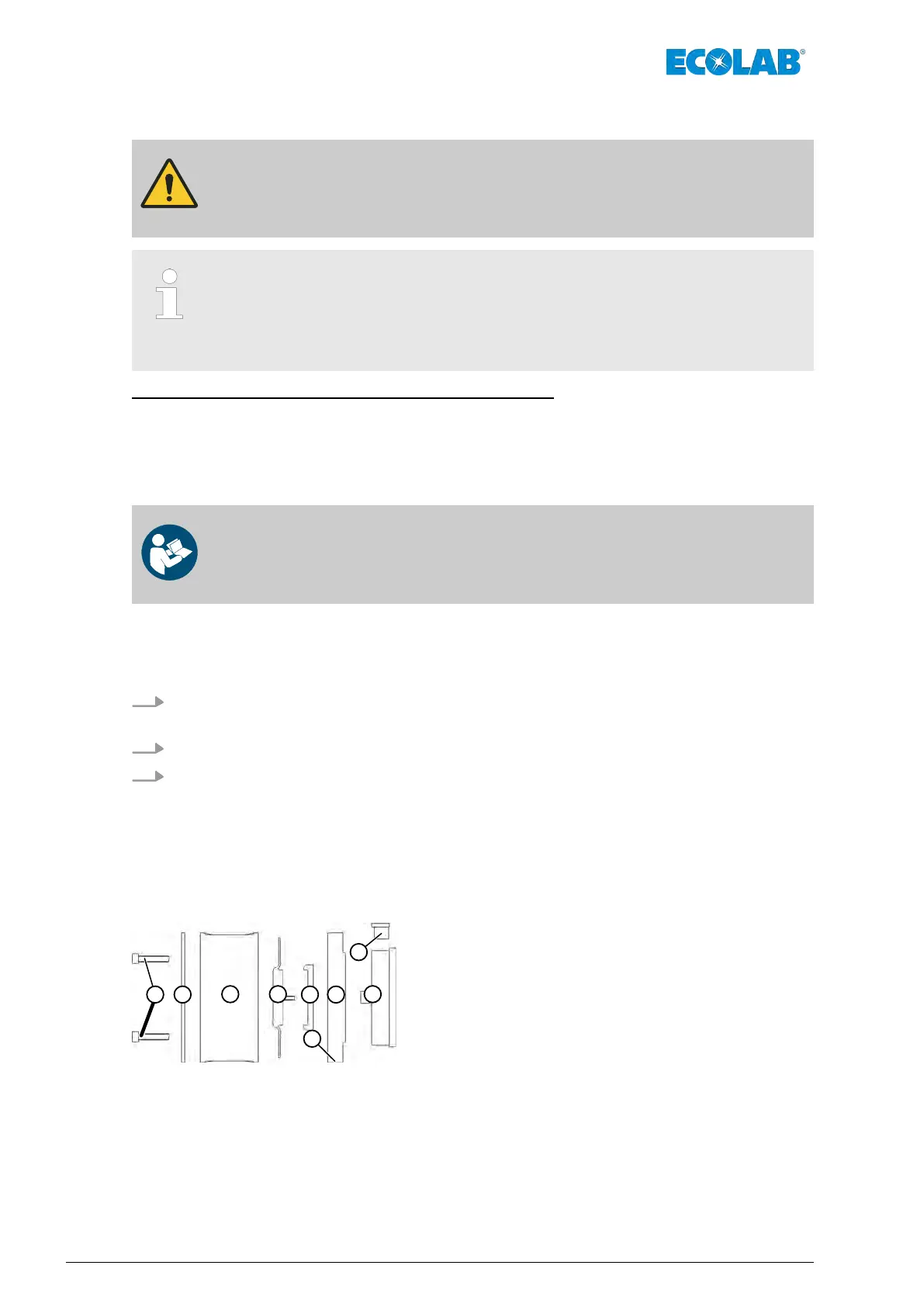

Fig. 15 : Remplacement de la membrane et de la partie
supérieure de la pompe - type 0016 - 00540
1 Vis de tête de dosage (4x)
2 Plaque de recouvrement
3 Partie supérieure de la pompe
4 Membrane
5 Rondelle d’appui
6 Rondelle intermédiaire
7 Perçage de fuite
8 Pièce intermédiaire
9 Bouchon
Maintenance
