10.4.2.2 Typ 00800 - 01200

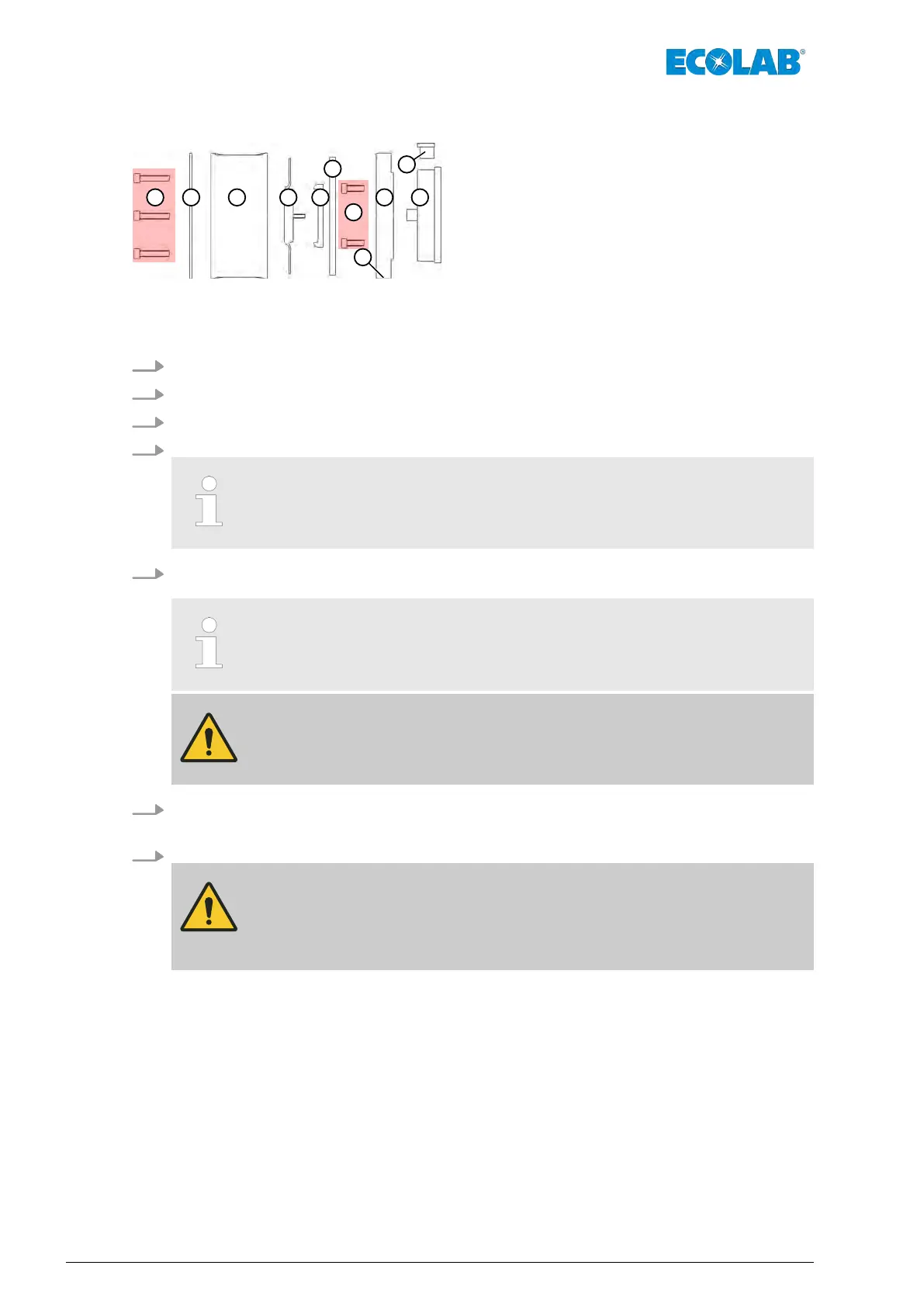

Abb. 17: Austausch Membrane und Pumpenkopf - Typ
00800 - 01200
1 Dosierkopfschrauben (6 x)
2 Abdeckplatte
3 Pumpenkopf
4 Membrane
5 Stützscheibe
6 Zwischenscheibe
7 Schrauben (4 x)
8 Zwischenstück
9 Leckagebohrung
10 Zwischenstück
11 Stopfen
1. Befestigungsschrauben (Pos. 1) lösen.
2. Abdeckplatte (Pos. 2) am Dosierkopf (Pos. 3) entfernen.
3. Stopfen (Pos. 10) mit Schraubendreher heraushebeln.
4. Kolbenstange (Pos. 9) mit Gabelschlüssel SW 8 gegen Verdrehung sichern.
Membrane mit Zwischenstück evtl. verdrehen um die Schlüsselfläche der
Kolbenstange in die richtige Position zu bekommen.
5. Membrane (Pos. 4) mit Zwischenstück (Pos. 8) und Stützscheibe (Pos. 5)
herausdrehen.
Beim Anziehen der Membrane auf Übereinstimmung der
Befestigungslöcher mit dem Zwischenstück achten.
VORSICHT!
Membrane nur handfest anziehen (ohne Werkzeug)!
6. Gabelschlüssel entfernen und Einheit Membrane, Zwischenstück nach rechts drehen
bis die Gehäusebohrung übereinstimmt und die Leckagebohrung nach unten zeigt.
7. Dosierkopfschrauben gleichmäßig diagonal anziehen.
VORSICHT!
Anzugsmoment der Dosierkopfschrauben = 6 ±1 Nm.
Dosierkopfschrauben-Anzugsmoment nach 24 Stunden überprüfen!
