Ecolab ULTRAX Compact - 10.3.1 Remplacement de la soupape d’aspiration;refoulement; 10.3.1.1 Type: 00160 - 00540

Il est recommandé de contrôler les points suivants :
n raccordement étanche des conduites d’aspiration et de refoulement ;
n propreté et étanchéité des soupapes d’aspiration et de refoulement ;
n raccord d’écoulement au niveau de la partie supérieure de la pompe (rupture de la
membrane) ;
n dosage correct ;
n vis de la tête de dosage (bonne tenue, 6 ± 1 Nm).
La durée de vie de la membrane dépend :
– de la contre-pression,
– de la température d’exploitation,
– du fluide à doser.
Il est recommandé de contrôler la membrane plus souvent en cas de
conditions de fonctionnement extrêmes et de dosage de substances abrasives.
ATTENTION !
Consulter sans faute également la notice d’utilisation de la pompe :
Ä Chapitre 1.1.1 « Autres notices » à la page 6 .

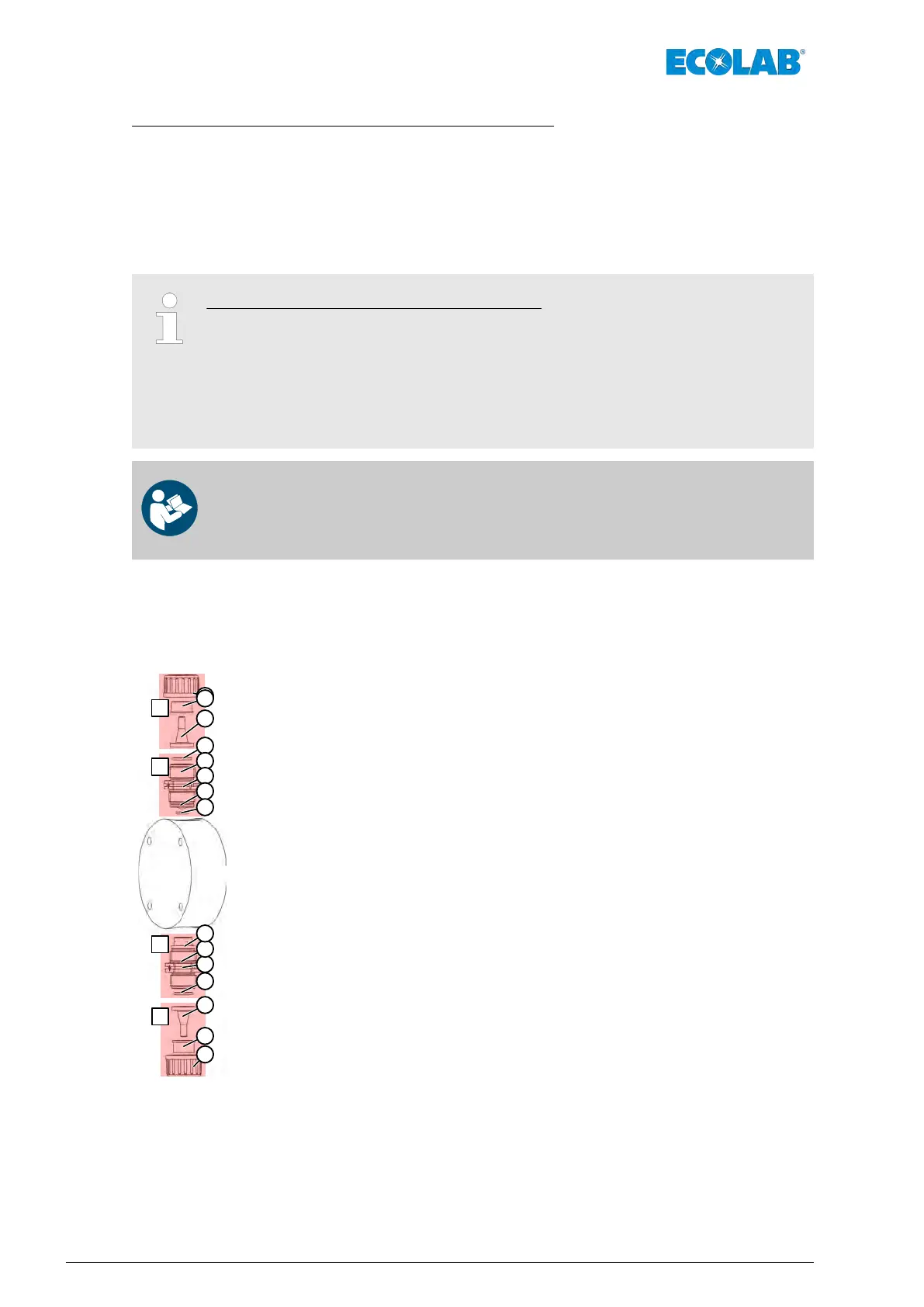

10.3.1 Remplacement de la soupape d’aspiration/refoulement
10.3.1.1 T
ype : 00160 - 00540
A
B
C
A
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
A Kit de raccordement
1 Écrou-raccord
2 Pièce de serrage
3 Pièce conique
B Soupape de refoulement
4 Joint torique, Ø 12 x 2,5 mm
5 Clapet de refoulement
6 Joint torique, Ø 18 x 2,5 mm
7 Joint torique, Ø 16 x 2,5 mm
8 Joint torique, Ø 7,65 x 1,78 mm
C Soupape d’aspiration
4 Joint torique, Ø 12 x 2,5 mm
5 Soupape d’aspiration
6 Joint torique, Ø 18 x 2,5 mm
7 Joint torique, Ø 16 x 2,5 mm
Maintenance
70MAN046590 Rév. 6-03.2022
