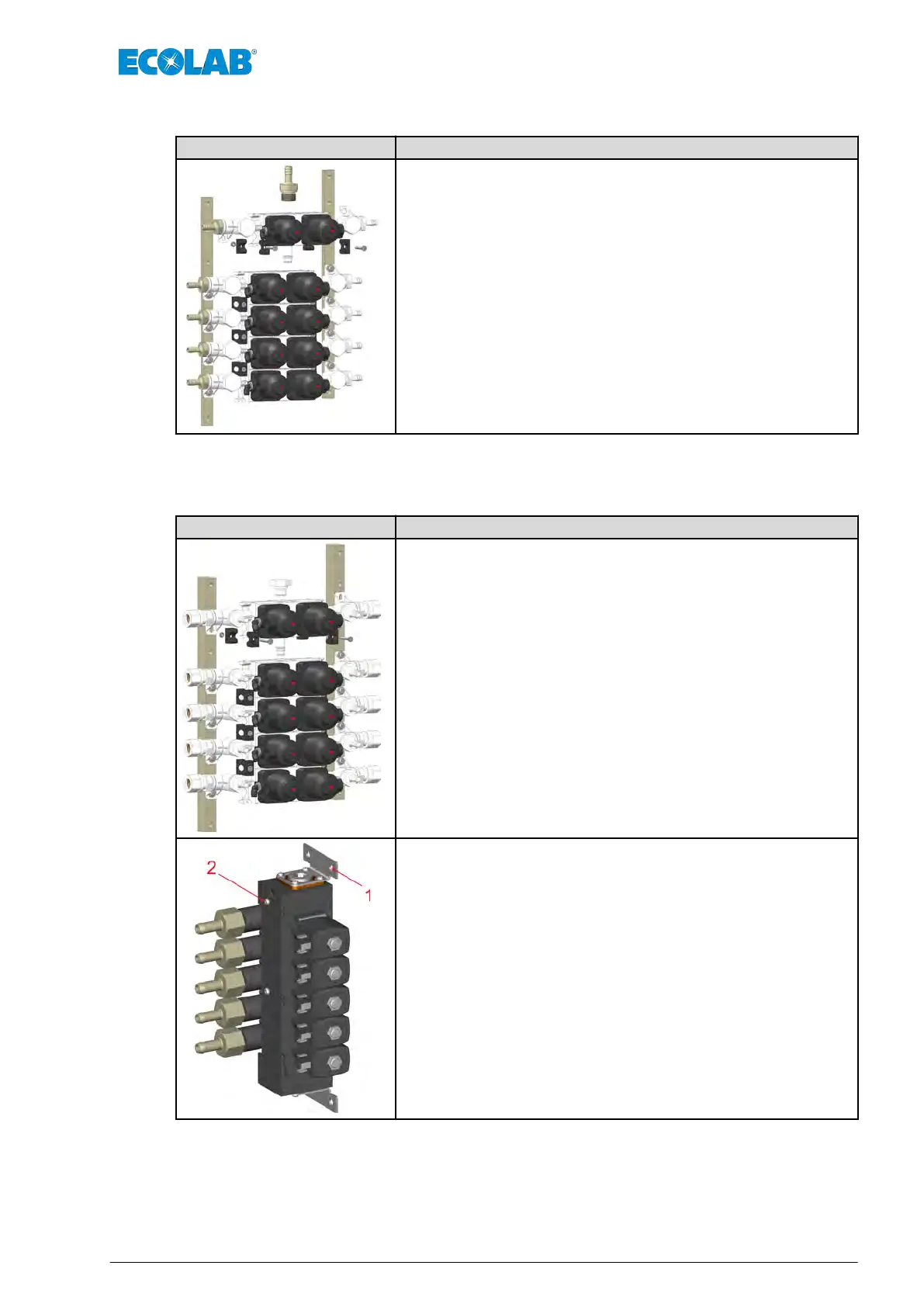

7.8.2 Blockutökning, 2-delars: Produktsida
Bild Monteringssteg
n Ta bort hylsa.
n Rengör utökningsblockets rör och monteringshålet på det befintliga
blocket och kontrollera efter skador (byt ut vid behov).
n Sätt på utökningsblocket och fixera med fästklämma.
n Montera tillbaka skruvförband.
n Fixera utökningsenhet med brickor och skruvar på distanslisten.
n Anslut slangar och rör. Montera nya pneumatikanslutningar till
respektive servoventilanslutningar i terminallådan.
n Testa efter funktion och täthet.
7.8.3 Blockutökning, 2-delars: Maskinsida
Bild Monteringssteg
n Ta bort pluggar.
n Rengör utökningsblockets rör och monteringshålet på det befintliga
blocket och kontrollera efter skador (byt ut vid behov).
n Sätt på utökningsblocket och fixera med fästklämma.
n Sätt tillbaka pluggar
.
n Fixera utökningsenhet med brickor och skruvar på distanslisten.
n Anslut slangar och rör.
Montera nya pneumatikanslutningar till respektive
servoventilanslutningar i terminallådan.
n Testa efter funktion och täthet.
n Lossa fästskruvar (pos. 1) från efterspolningsventilen.
n Lossa fixeringsskruven (pos. 2).
Installation
59 MAN046590 rev. 6-03.2022
