7.5 Anschlüsse
Anschlüsse wie folgt herstellen:
1. Sauglanzen mit EVA Schlauch 10/16 ausstatten.
2. Schläuche durch Zugentlastungen führen.
(
Ä
Kapitel 4 „Aufbau“ auf Seite 38 , Abb. 4 , Pos. 10)
3. Schläuche mit beiliegenden Schlauchschellen an Anschlussnippel des
produktseitigen Membranventilverteilerblockes befestigen.
4. Zugentlastungsverschraubungen festziehen.
5. Teflonrohr Ø 10 / 16 an maschinenseitigen Membranventilverteilerblock anschließen.
6. Teflonrohr zu entsprechenden Waschschleudermaschinen führen.
7. Elektrische Verbindung zwischen Klemmenkasten und Steuerung "MyControl"
herstellen (
Ä
Kapitel 6.4 „Klemmenbelegung“ auf Seite 49 , sowie Handbuch
MyControl).

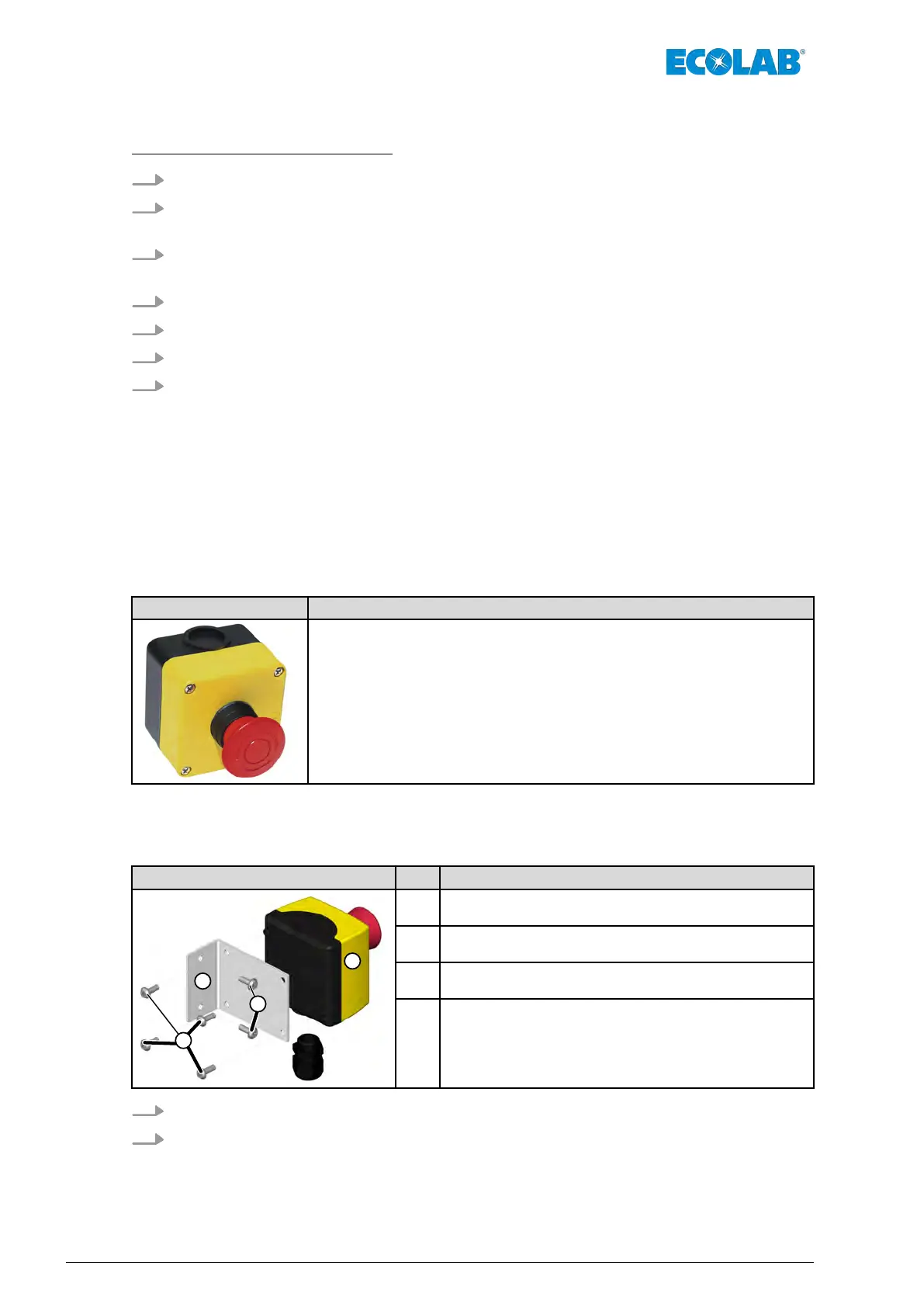

7.6 NOT-AUS
Aus Sicherheitsgründen ist in Fällen, bei denen die Steuerung MyContol nicht in
unmittelbarer Nähe des ULTRAX Compact´s installiert werden kann ein Not-Aus-T
aster
am Dosiergerät zu montieren.
Darstellung Bezeichnung
Not-Aus-Taster
Artikel Nr.: 201546
EBS-Nr
.: 10026016
7.6.1 Montagewinkel: Not-Aus-Taster
Darstellung Pos. Bezeichnung
1
Not-Aus-Taster
Artikel Nr
.: 201546, EBS-Nr
.: 10026016
2
Schrauben (4 x)
Artikel Nr.: auf Anfrage, EBS-Nr
.: auf Anfrage
3
Not-Aus-Taster
Artikel Nr.: auf Anfrage, EBS-Nr
.: auf Anfrage
4
Not-Aus-Taster
Artikel Nr.: auf Anfrage, EBS-Nr
.: auf Anfrage
1. Montagewinkel mit beiliegenden Schrauben am Not-Aus-Taster montieren.
2. Not-Aus-Taster mit Montagewinkel an der Außenwand der Dosierstation montieren
(siehe auch
Ä
Kapitel 7.6.2 „Montagevorschlag: Not-Aus-Taster am Rack (links
oder rechts)“ auf Seite 57 ).
Installation
56MAN046590 Rev. 6-03.2022
