6 Konfiguration
6.1 Produktzuordnung Membranventilverteilerblock – produktseitig
VORSICHT!
Am "Membranventilverteilerblock – produktseitig" sind Schläuche der
Spezifikation EVA in der Dimension 10/16 zu verwenden.
1. Die Schläuche der jeweiligen Produktsauglanzen durch die
Zugentlastungsverschraubungen (
Abb. 6 , Pos. A) führen.
2. Die Schläuche an die entsprechenden Schlauchnippel (
Abb. 6 , Pos. B) des
Ventilblockes ( Abb. 6 , Pos. C) mit den beiliegenden Schlauchschellen anschließen.
3. Die Zugentlastungsverschraubungen festziehen.
Es gelten folgende Produktzuordnungen:
BC A
1 2
3
4
5 6
7
8
9 10
11
12

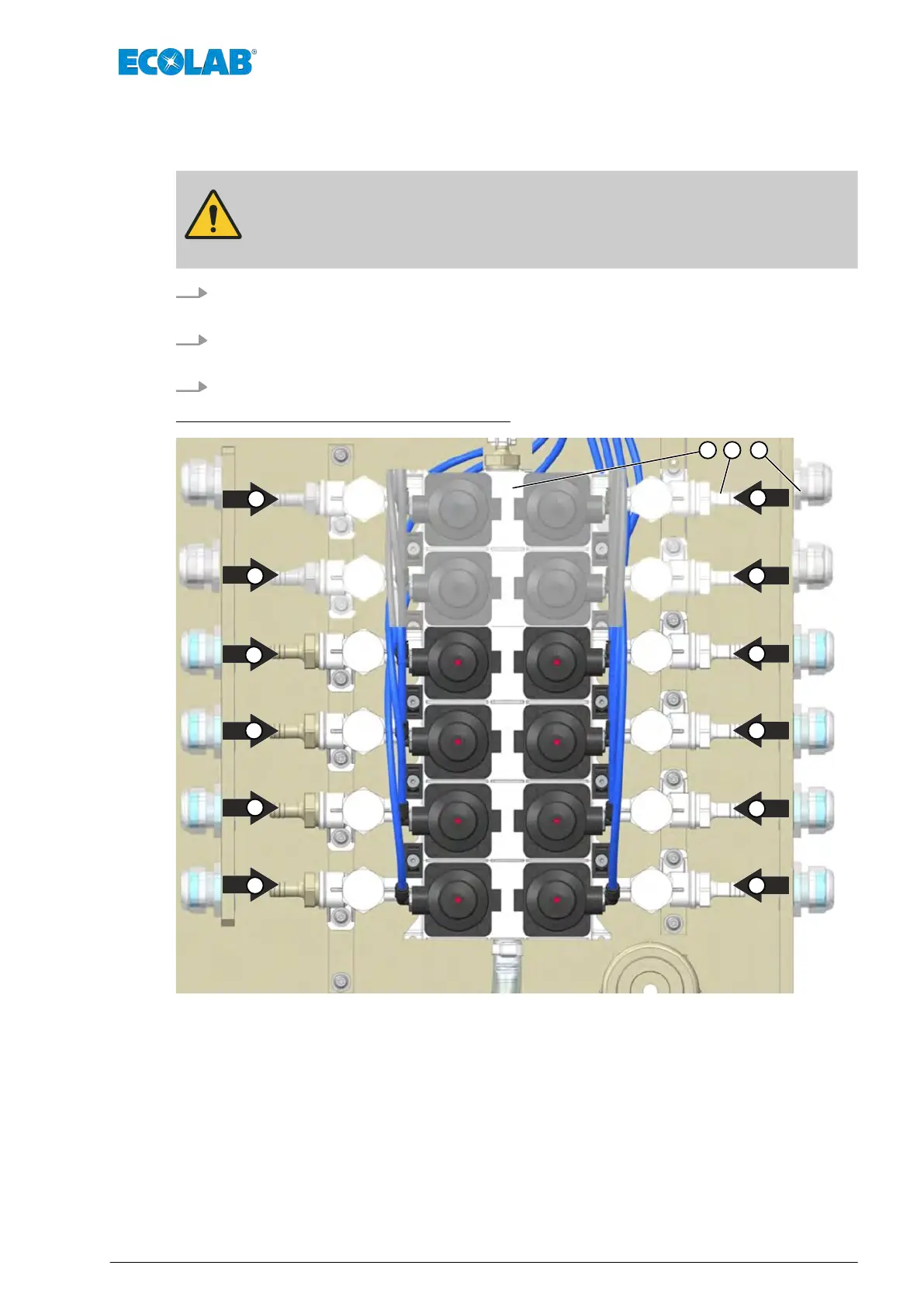

Abb. 6: Produktzuordnung
Die Produkte 9 und 12 sind optional bei Aufrüstung des standardmäßigen 8-fach-Blockes
auf 12-fach-Ausführung (hell dargestellt).
