10.4 Wartung TCD-Turbo Pump
VORSICHT!
Pumpenkopf nicht öffnen, da ansonsten Verletzungsgefahr durch eine
innenliegende gespannte Feder besteht.
Wartungsintervall mindestens 1/4-jährlich.
Dosierventile lagerichtig einbauen, siehe:
Ä Kapitel 10.3.1.3 „Saug-/
Druckventile lagerichtig einbauen“ auf Seite 68
Empfohlen wird die Kontrolle:
n von Saug- und Druckleitung auf leckfreien Anschluss
n von Saug- und Druckventil auf V
erschmutzung und Dichtheit
n der korrekten Dosierung
n der Pumpenkopfschrauben (fester Sitz, 4 Nm).
VORSICHT!
Siehe unbedingt auch die Betriebsanleitung der Pumpe:
Ä Kapitel 1.1.1 „Weitere Anleitungen“ auf Seite 6
10.4.1 Austausch von Saug- / Druckventilen
1. Saug- und Druckventil mit Gabelschlüssel (SW 27) demontieren.
2. Alle O-Ringe montieren.
3. Neues Saug- und Druckventil lagerichtig einschrauben (2-3 Nm).
10.4.2 Austausch der Membrane und des Pumpenkopfes
10.4.2.1 T
yp 00160 - 00540
1
7
2
3 4
5 6
8
9

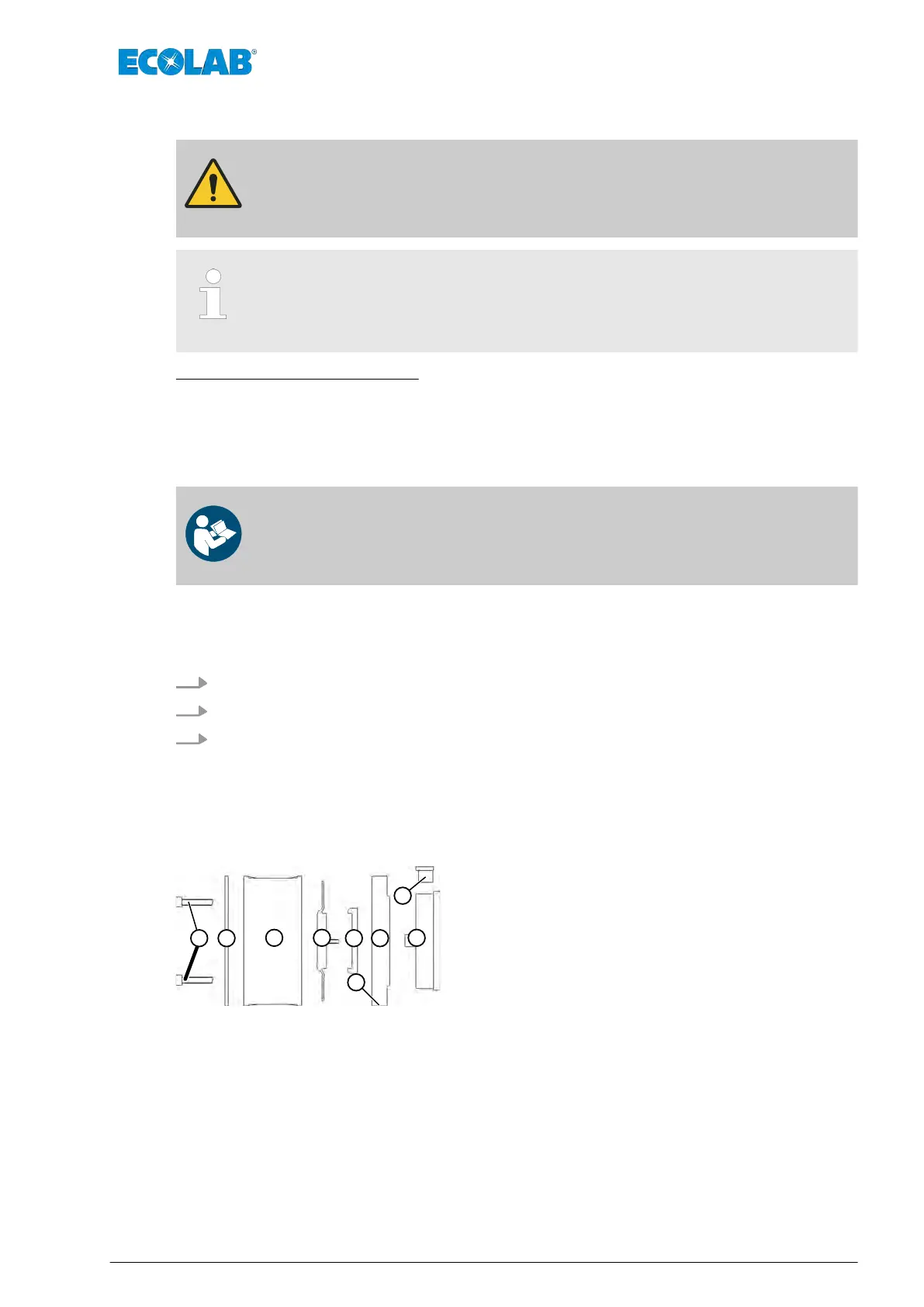

Abb. 16: Austausch Membrane und Pumpenkopf - Typ
0016-00540
1 Dosierkopfschrauben (4 x)
2 Abdeckplatte
3 Pumpenkopf
4 Membrane
5 Stützscheibe
6 Zwischenscheibe
7 Leckagebohrung
8 Zwischenstück
9 Stopfen
Wartung
