7.5 Raccordements
Réaliser les raccordements comme suit :
1. Équiper les lances d’aspiration de flexibles EVA 10/16.
2. Passer les flexibles à travers les décharges de traction.
(
Ä
Chapitre 4 « Structure » à la page 40 , Fig. 4 , repère 10)
3. Fixer les flexibles avec les colliers de serrage joints aux raccords pour flexibles du
bloc distributeur de vannes à membrane côté produits.
4. Serrer solidement les raccords filetés de décharge de traction.
5. Raccorder le tuyau en téflon Ø10/16 au bloc distributeur de vannes à membrane
côté machines.
6. Acheminer le tuyau en téflon vers les laveuses-essoreuses correspondantes.
7. Établir la connexion électrique entre la boîte de raccordement et la commande
« MyControl » (
Ä
Chapitre 6.4 « Configuration des bornes » à la page 51 , ainsi
que le manuel MyControl).

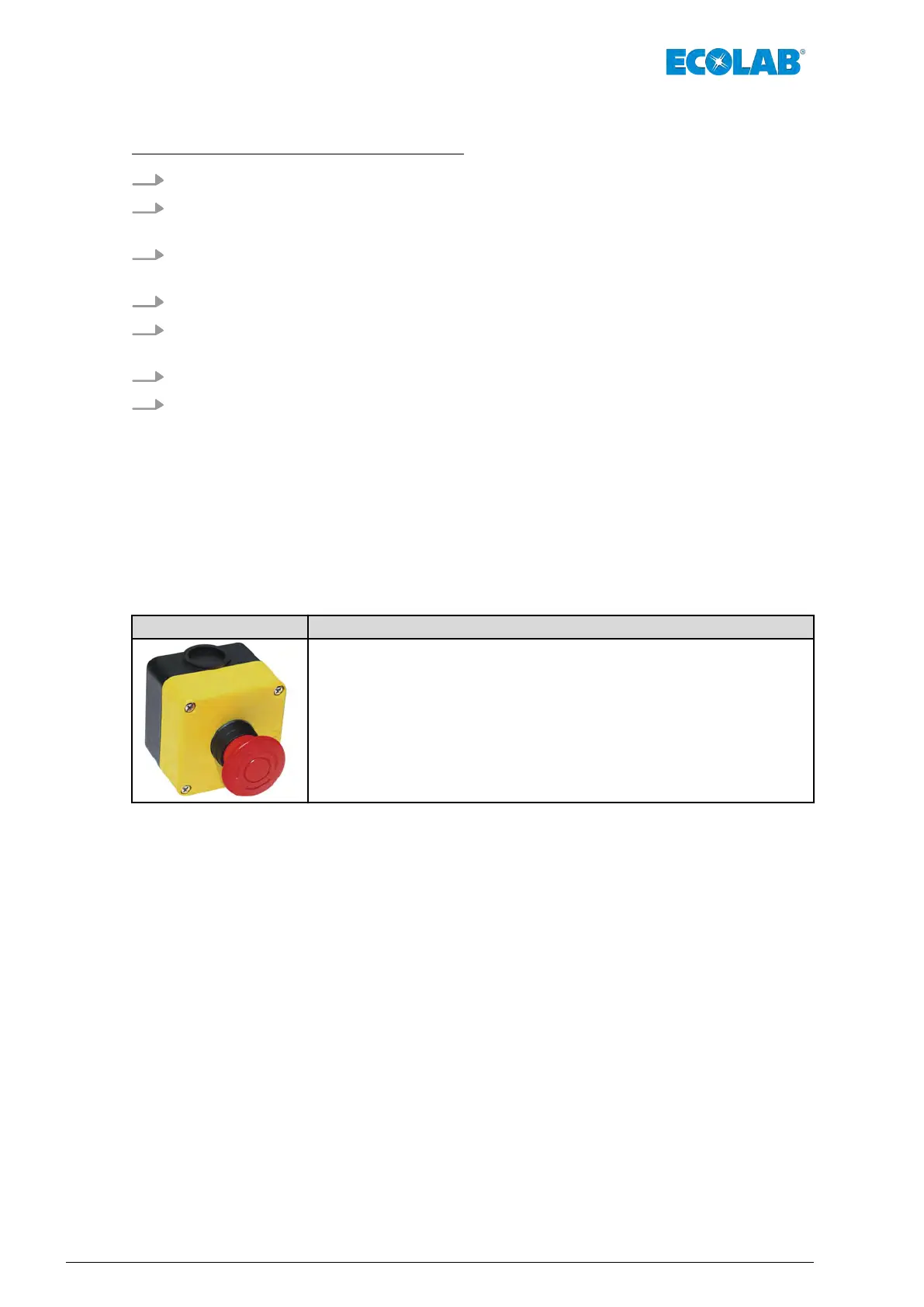

7.6 ARRÊT D’URGENCE
Pour des raisons de sécurité, dans les cas où la commande MyControl ne peut pas être
installée à proximité immédiate du système ULTRAX Compact, monter un bouton d’arrêt
d’urgence sur l’appareil de dosage.
Illustration Désignation
Bouton d’arrêt d’urgence
Référence : 201546
N° EBS : 10026016
Installation
58MAN046590 Rév. 6-03.2022
