10.5.2 Montage du compteur à roues ovales
1
2

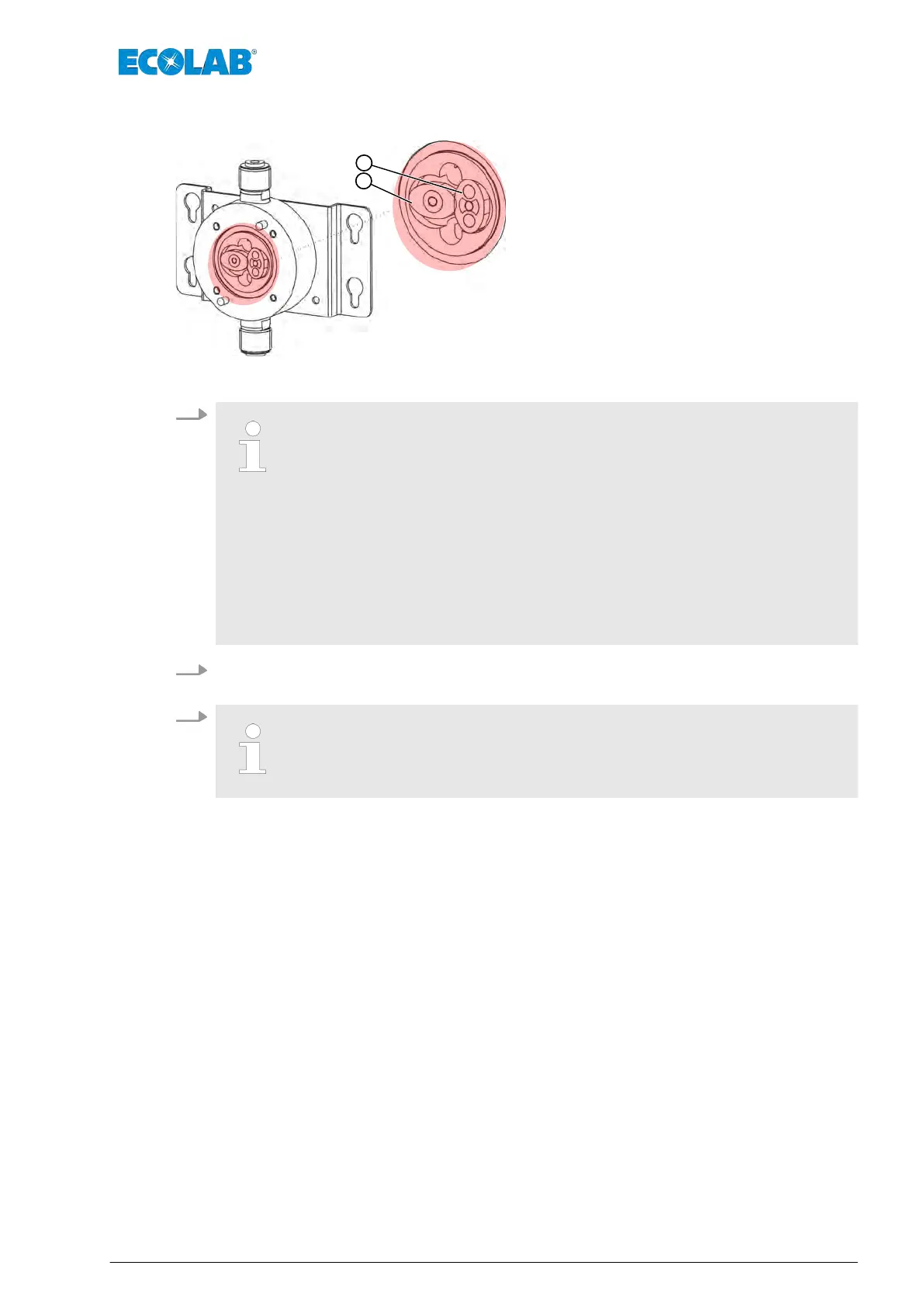

Fig. 18 : Sélectionner [Compteur à roues ovales]
1 Roue ovale - 1
2 Roue ovale - 2 avec insert magnétique
1.
Veiller sans faute à la pose correcte des roues ovales !
Les roues ovales doivent être posées de telle sorte qu’elles
soient décalées exactement de 90° l’une par rapport à l’autre
(repère 4 + repère 5) .
La roue ovale avec les aimants soudés (repère 2) doit être placée sous
le capteur dans le couvercle. Les petites plaques de cette roue ovale
doivent être dirigées vers le bas !
À titre de contrôle, faire tourner avec précautions une roue ovale ; l’autre
roue ovale doit faire un tour complet sans blocage et sans perdre le
contact avec la deuxième roue ovale.
2. Visser les vis avec précautions (taraudage dans le boîtier en plastique) et les serrer
en diagonale à un couple de 1 Nm +0,4.
3.
Après le nettoyage des roues ovales ainsi que l’ouverture et la fermeture
associées du compteur à roues ovales, il est recommandé de procéder à
un réétalonnage !
