7.7.1 Schéma de montage pour pompe EMP III
1
2
3
4
5
6
6

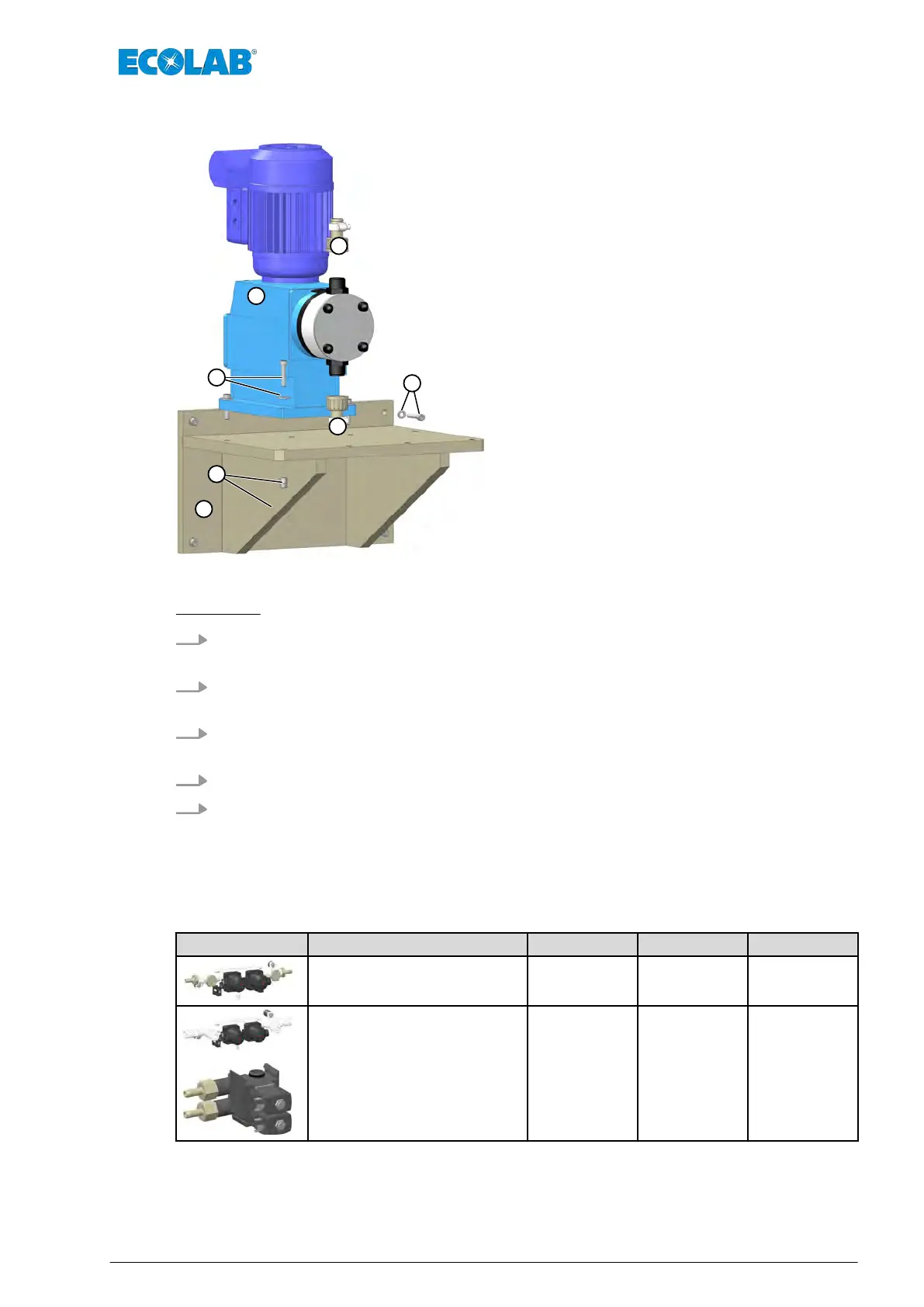

Fig. 14 : Schéma de montage pour pompe EMP III
Procédure :
1. Fixer la console de pompe (repère 1) avec les vis et rondelles jointes (repère 2) sur
la console (4x).
2. Fixer les pompes EMP III (repère 3) avec les vis et rondelles (repère 4) dans la
douille filetée sur la console de pompe.
3. Mettre en place la douille de flexible sur la tête de la pompe à l’aide de l’écrou-
raccord (repère 6).
4. Raccorder le tuyau en EVA côté aspiration et côté refoulement.
5. Mettre les pompes en fonctionnement et contrôler l’étanchéité de tous les raccords.
7.8 Mise à niveau des distributeurs de vannes à membrane
7.8.1 Kits de mise à niveau
Illustration Description Matériau Référence art. N° EBS
Extension de bloc 2 vannes
côté produits
PVDF 201714 10038289
Extension de bloc, 2 vannes
côté machines
PVDF 201715 10038287
Installation
