Ecolab ULTRAX Compact - 10.3.1.2 Typ: 00800 - 01200; 10.3.1.3 Montera sug-;tryckventiler i rätt position

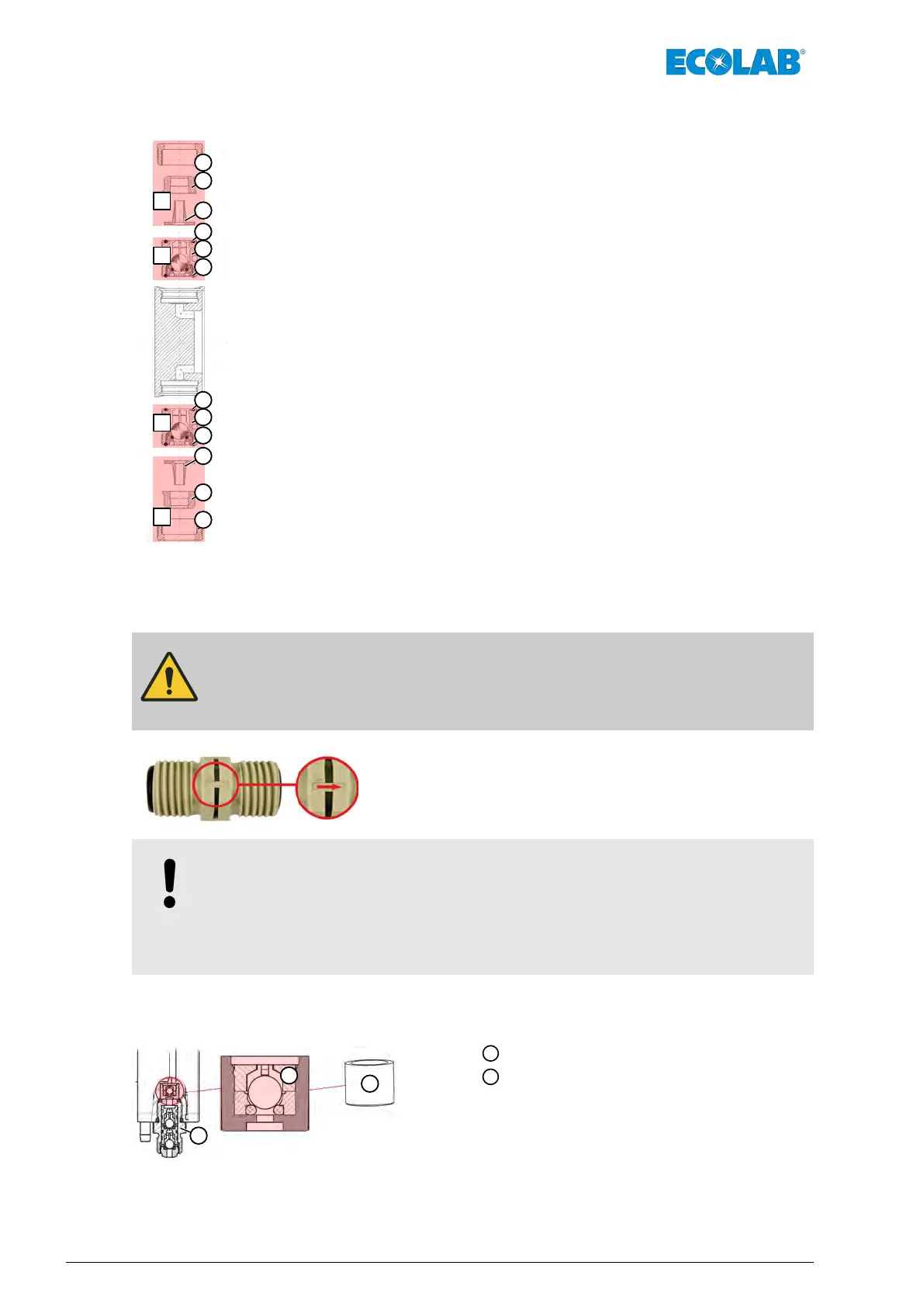

10.3.1.2 Typ: 00800 - 01200
A
B
A
B
1
2
3
4
5
4
4
5
4
1
2
3
A Anslutningsset
1 Huvmutter
2 Spänndel
3 Kondel
B Sug-/ tryckventil
4 O-ring, Ø 28 x 3,5 mm
5 Sug-/tryckventil
10.3.1.3 Montera sug-/tryckventiler i rätt position
VARNING
Det första som händer är att ventilerna installeras i flödesriktningarna för
montering!
Flödesriktningen indikeras av en preglad pil på sug-/tryckventilerna.
OBS!
Det är mycket viktigt att de under
Ä Åtdragningsmoment för sug-/tryckventiler
uppgivna värden hålls för att säkerställa att gängorna är täta och oskadade.
Åtdragningsmoment för skruvar på dosermunstycket uppges även på
pumphuvudet.
byten av sugventil-patron (endast vid 5l/h)
Vid byte av sugventilspatron är det viktigt att se till att de installeras i rätt läge.
S
1
1
Bild 15: Sugventil-patron
1
Sugventil-patron
S
Sugsida (Suction) -> Sugventil
Underhåll
