5.4 Composants fonctionnels

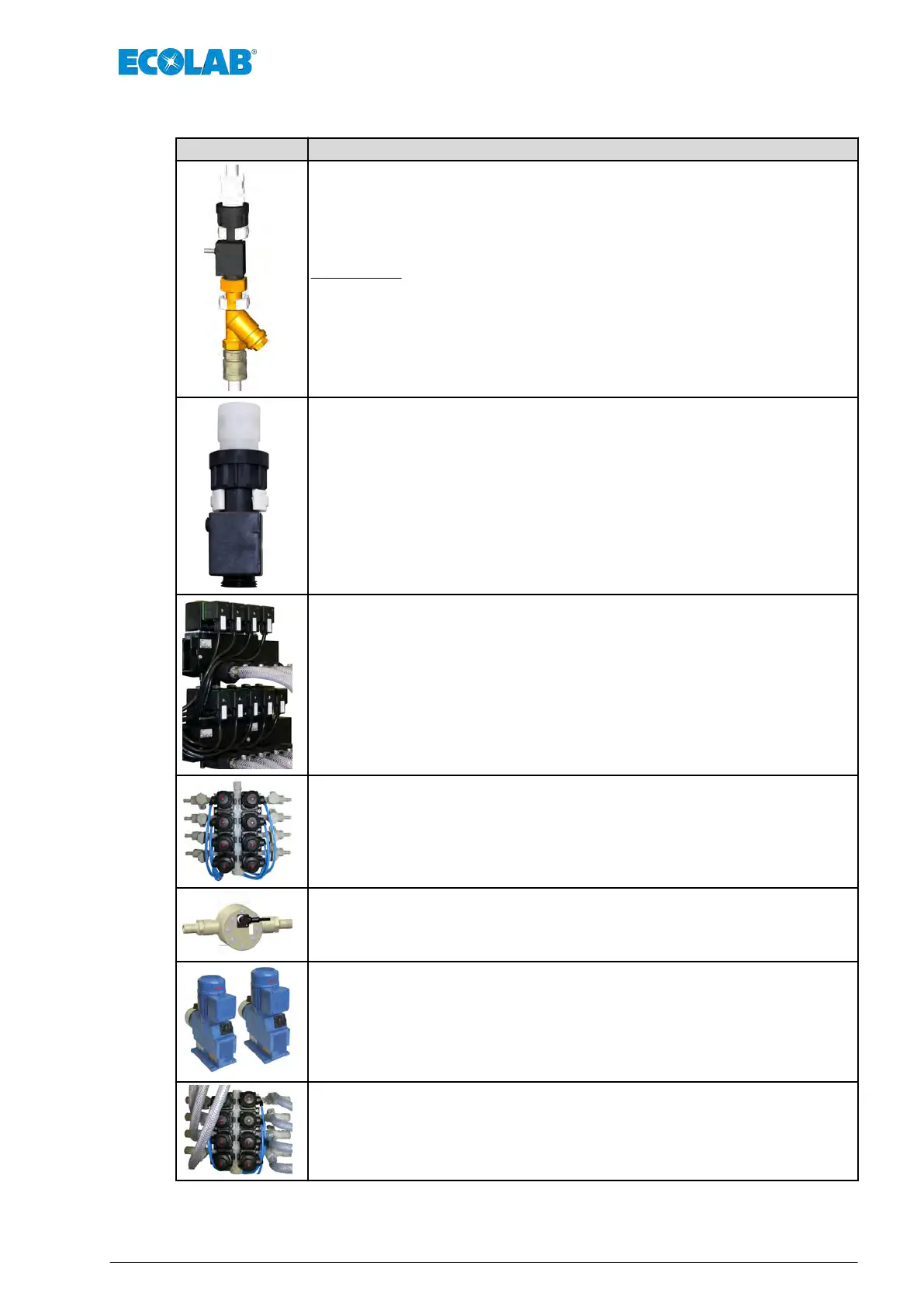

Illustration Description
Appareillage d’arrivée d’eau
Ä Chapitre 4 « Structure » à la page 40 , Fig. 4 , repères 12 et 13.
Comprenant :
n Filtre à impuretés, Fig. 4 , repère 12.
n Capteur de débit, Fig. 4 , repère 13.
Capteur de débit
Détection du débit d’eau lors des processus de rinçage.
Ä Chapitre 4 « Structure » à la page 40 , Fig. 4 , repère 13.
Blocs de soupapes de rinçage
Rinçage des blocs distributeurs de vannes à membrane et des conduites de dosage
des laveuses-essoreuses.
Ä Chapitre 4 « Structure » à la page 40 , Fig. 4 , repère 15.
Bloc distributeur de vannes à membrane – côté produits
Distributeur d’entrée prenant en charge jusqu’à 8 produits de lavage différents.
Ä Chapitre 4 « Structure » à la page 40 , Fig. 4 , repère 9.
Compteur à roues ovales
Détection du débit de chaque produit de lavage.
Ä Chapitre 4 « Structure » à la page 40 , Fig. 4 , repère 8
et
Ä Chapitre 1.1.1 « Autres notices » à la page 6 .
Pompes à membrane (2 x)
Soutirage des produits de lavage des récipients de produits vers les lessiveuses-
essoreuses.
Ä Chapitre 4 « Structure » à la page 40 , Fig. 4 , repère 4
et
Ä Chapitre 1.1.1 « Autres notices » à la page 6 .
Bloc distributeur de vannes à membrane – côté machines
Distributeur de sortie prenant en charge jusqu’à 8 laveuses-essoreuses dif
férentes.
Ä Chapitre 4 « Structure » à la page 40 , Fig. 4 , repère 18.
