10.4.2.2 Typ 00800 – 01200

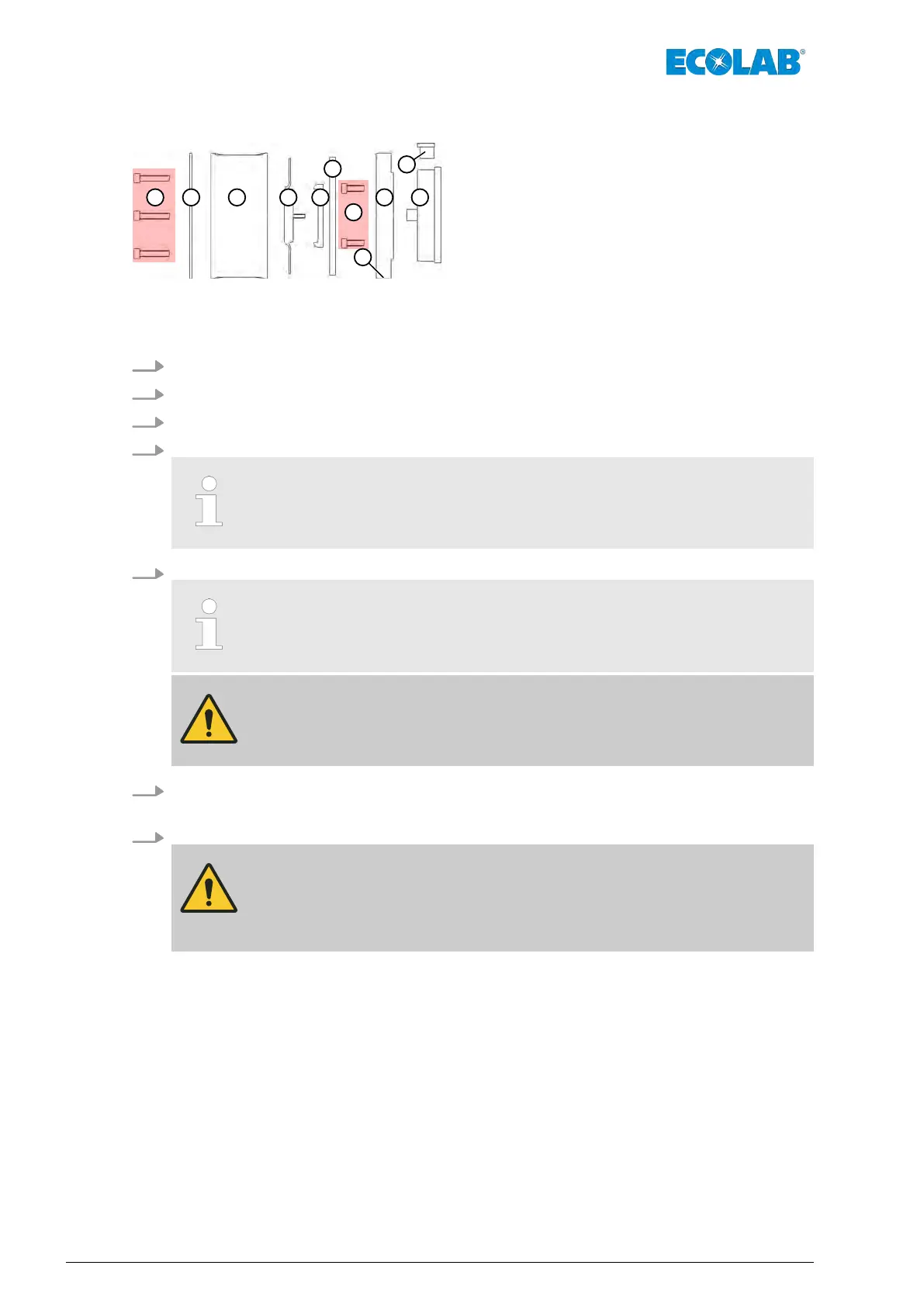

Bild 17: Utbyte membran och pumphuvud – typ 00800-
01200
1 Skruvar till doserhuvudet (6 x)
2 Täckplatta
3 Pumphuvud
4 Membran
5 Skyddsbricka
6 Mellanbricka
7 Skruvar (4 x)
8 Distansstycke
9 Läckagehål
10 Distansstycke
11 Plugg
1. Lossa fixeringsskruvar (pos. 1).
2. Ta bort täckplattan (pos. 2) på doserhuvudet (pos.3).
3. Ta ut pluggar (pos. 10) med skruvmejsel.
4. Säkra kolvstången (pos. 9) med hylsnyckel SW 8 mot förvridning.
Förvrid eventuellt membran med distansstycke för att få kolvstångens
nyckelyta i rätt position.
5. Skruva ut membran (pos. 4) med distansstycke (pos. 8) och stödbrickor (pos. 5).
Observera att fixeringshål stämmer överens med distansstycket när
membranen dras åt.
IAKTTAG FÖRSIKTIGHET!
Dra endast åt membranen fast för hand (utan verktyg)!
6. Ta bort hylsnyckeln och vrid med enheten membran, distansstycke åt höger tills
kåpans hål är centrerad och läckagehålet är riktat nedåt.
7. Dra åt dosertoppskruvar jämnt diagonalt.
IAKTTAG FÖRSIKTIGHET!
Åtdragningsmoment av dosertoppskruvar = 6 ±1 Nm.
Kontrollera dosertoppskruvarnas åtdragningsmoment efter 24 timmar!
Underhåll
70MAN046590 rev. 6-03.2022
