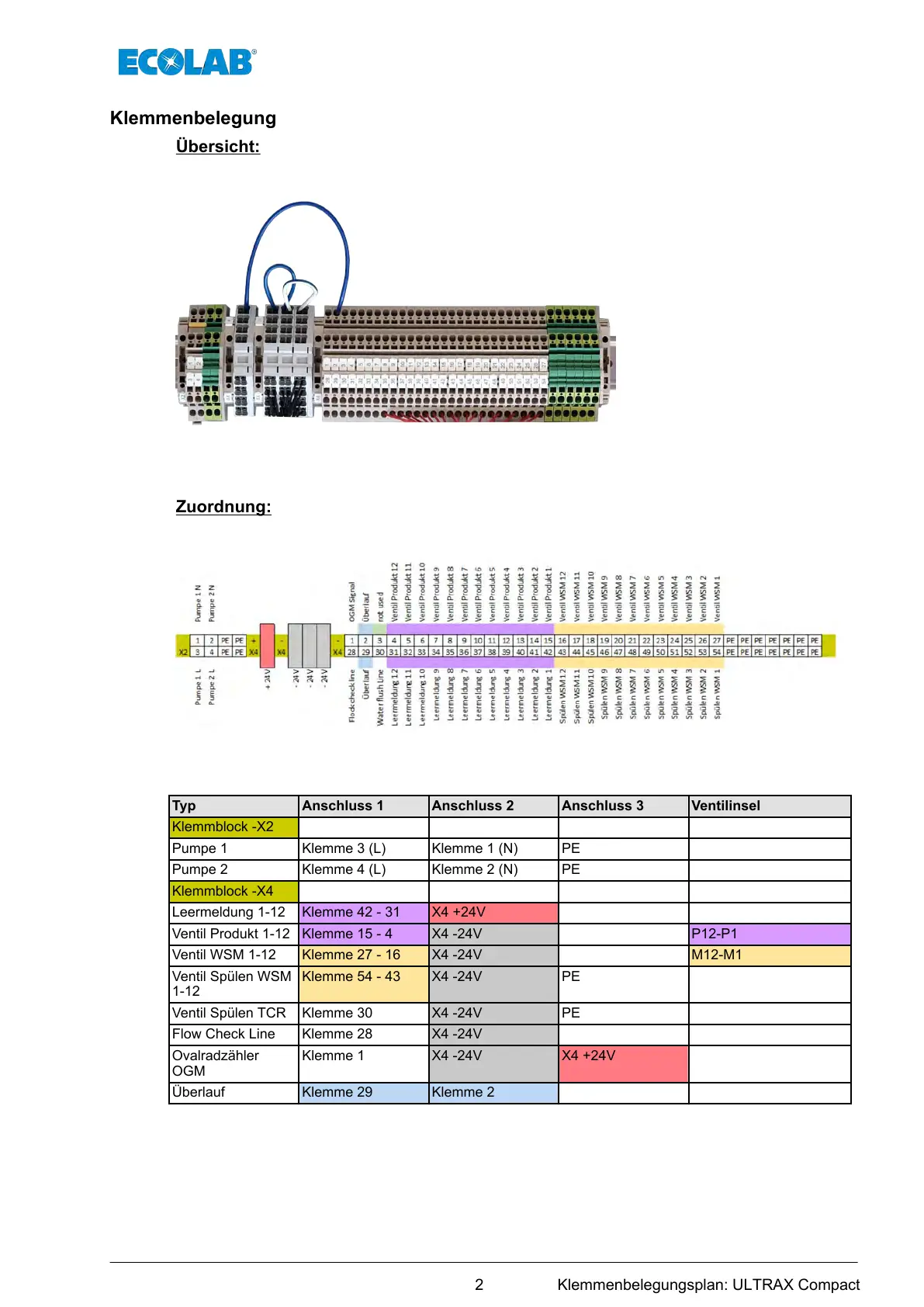

Klemmenbelegung
Übersicht:
Zuordnung:
2 Klemmenbelegungsplan: ULTRAX Compact
Typ Anschluss 1 Anschluss 2 Anschluss 3 Ventilinsel
Klemmblock -X2
Pumpe 1 Klemme 3 (L) Klemme 1 (N) PE
Pumpe 2 Klemme 4 (L) Klemme 2 (N) PE
Klemmblock -X4
Leermeldung 1-12 Klemme 42 - 31 X4 +24V
Ventil Produkt 1-12 Klemme 15 - 4 X4 -24V P12-P1
Ventil WSM 1-12 Klemme 27 - 16 X4 -24V M12-M1
Ventil Spülen WSM
1-
12
Klemme 54 - 43 X4 -24V PE
V
entil Spülen TCR Klemme 30 X4 -24V PE
Flow Check Line Klemme 28 X4 -24V
Ovalradzähler
OGM
Klemme 1 X4 -24V X4 +24V
Überlauf Klemme 29 Klemme 2
