Affectation :

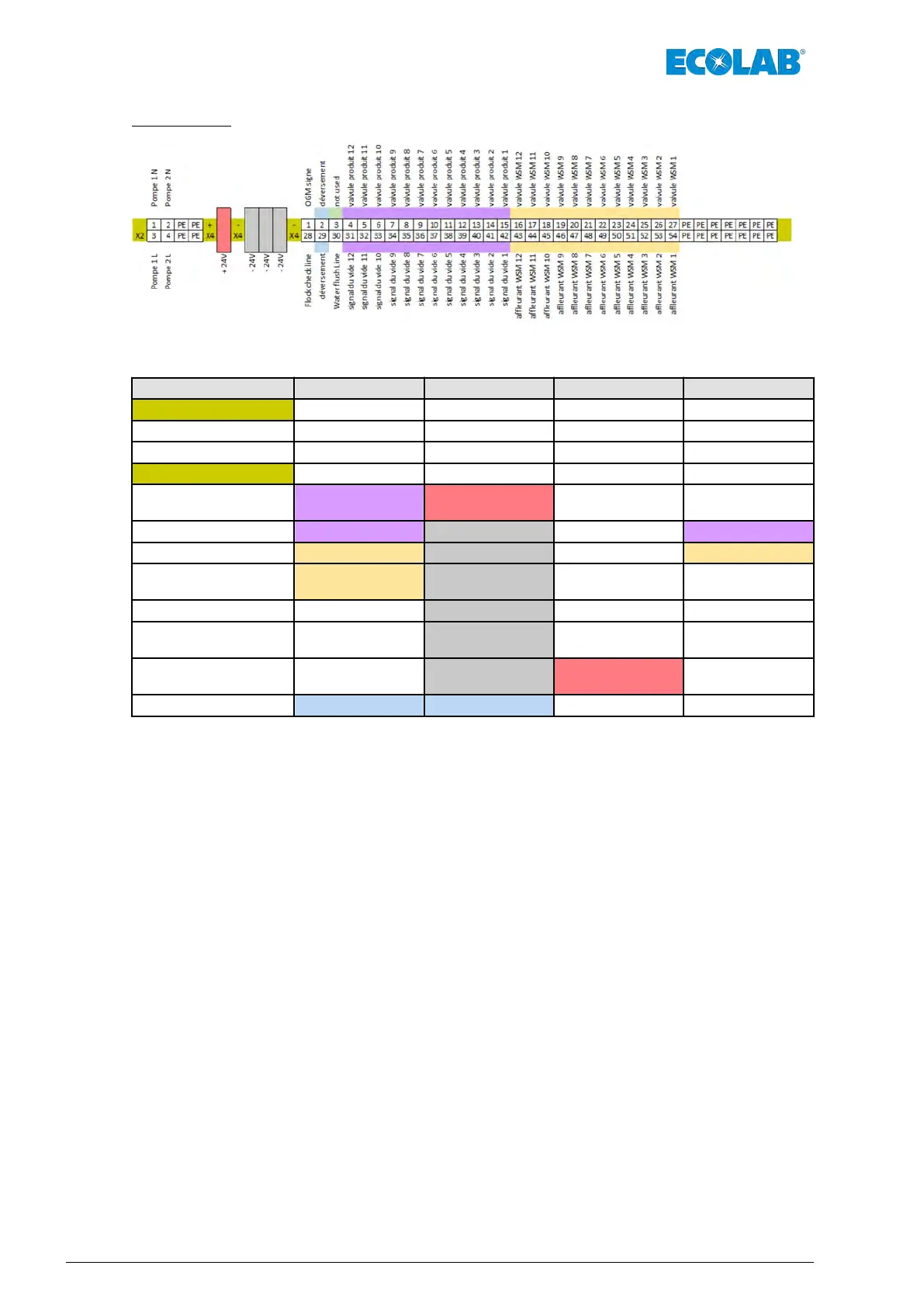

Fig. 11 : Agencement des bornes - affectation
Type Raccord 1 Raccord 2 Raccord 3 Soupape
Bloc de serrage -X2
Pompe 1 Borne 3 (L) Borne 1 (N) PE
Pompe 2 Borne 4 (L) Borne 2 (N) PE
Bloc de serrage -X4
Signal « réservoir vide »
1-12
Bornes 42 à 31 X4 +24 V
Vanne de produit 1 à 12 Bornes 15 à 4 X4 -24 V P12-P1
Vanne de L.E. 1 à 12 Bornes 27 à 16 X4 -24 V M12-M1
Vanne de rinçage L.E. 1
à 12
Bornes 54 à 43 X4 -24 V PE
Vanne de rinçage TCR Borne 30 X4 -24 V PE
Ligne de contrôle de
débit
Borne 28 X4 -24 V
Compteur à roues ovales
OGM
Borne 1 X4 -24 V X4 +24 V
Débordement Borne 29 Borne 2
Configuration
