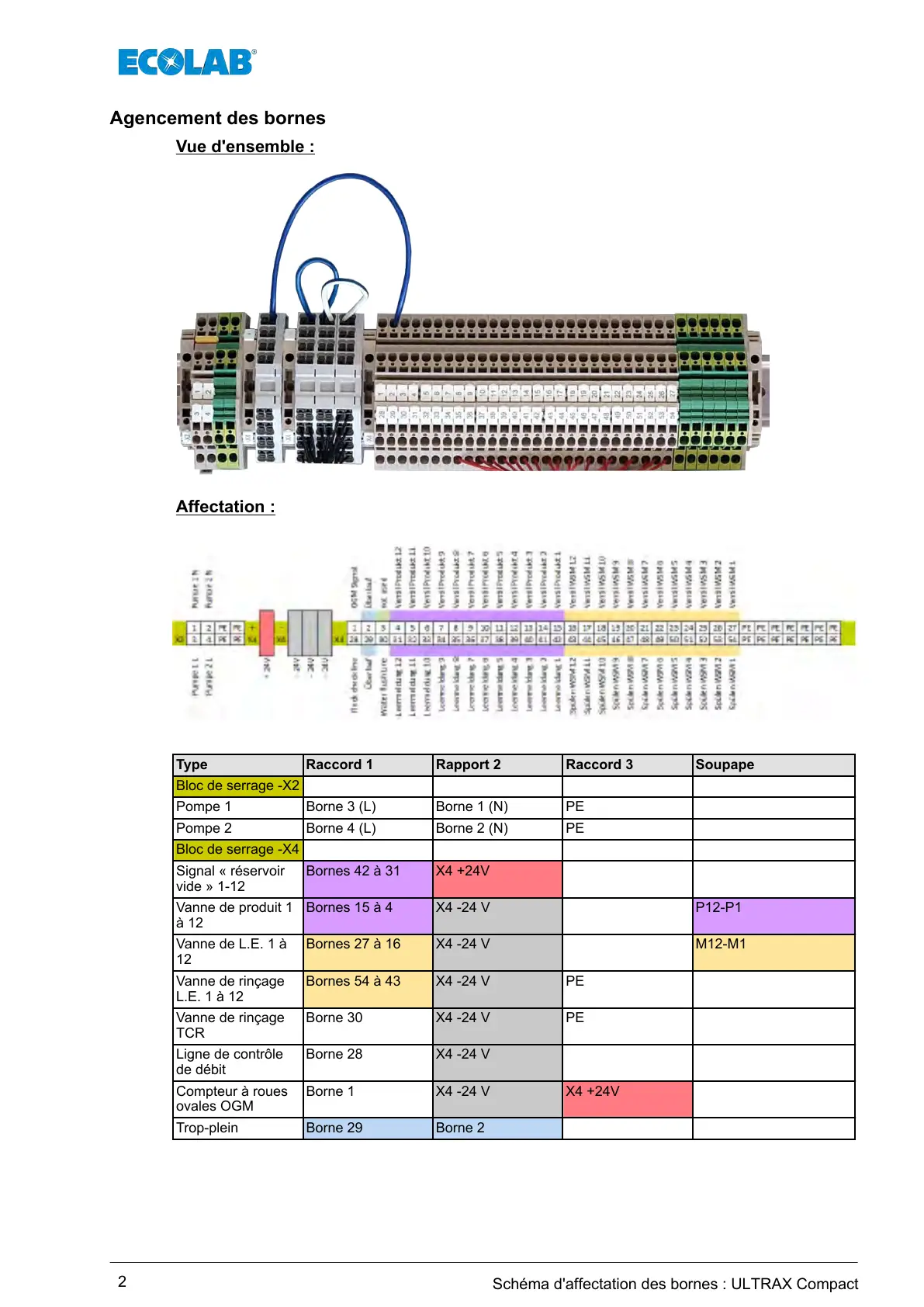

Agencement des bornes
Vue d'ensemble :
Affectation :
2
Schéma d'affectation des bornes : ULTRAX Compact
Type Raccord 1 Rapport 2 Raccord 3 Soupape
Bloc de serrage -X2
Pompe 1 Borne 3 (L) Borne 1 (N) PE
Pompe 2 Borne 4 (L) Borne 2 (N) PE
Bloc de serrage -X4
Signal « réservoir
vide » 1-12
Bornes 42 à 31 X4 +24V
Vanne de produit 1
à 12
Bornes 15 à 4 X4 -24 V P12-P1
Vanne de L.E. 1 à
12
Bornes 27 à 16 X4 -24 V M12-M1
Vanne de rinçage
L.
E. 1 à 12
Bornes 54 à 43 X4 -24 V PE
V
anne de rinçage
TCR
Borne 30 X4 -24 V PE
Ligne de contrôle
de débit
Borne 28 X4 -24 V
Compteur à roues
ovales OGM
Borne 1 X4 -24 V X4 +24V
Trop-plein Borne 29 Borne 2
