Tilldelning:

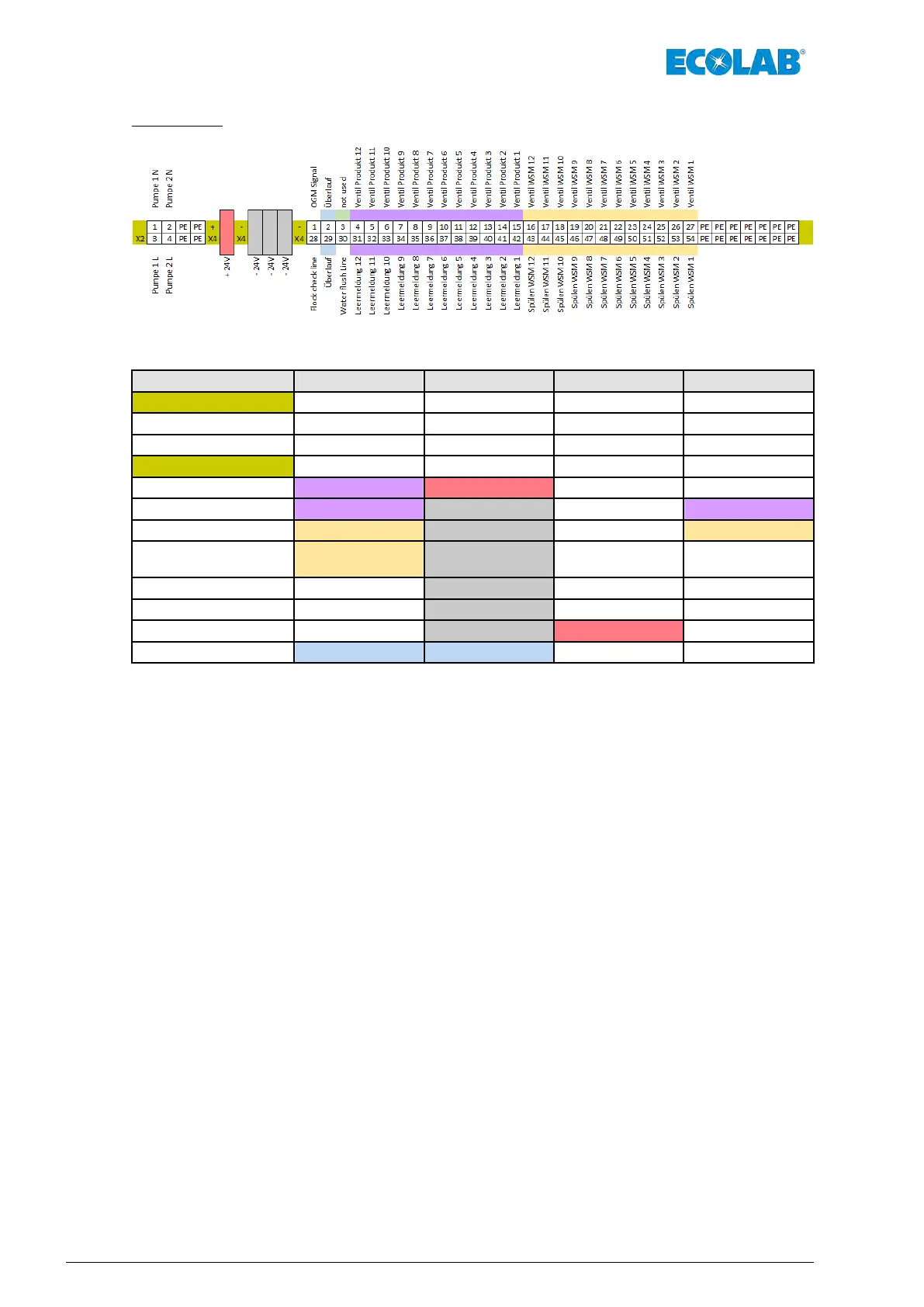

Bild 11: Klämmbeläggning – tilldelning
Typ Anslutning 1 Anslutning 2 Anslutning 3 Ventilslutning
Terminallåda -X2
Pump 1 Klämma 3 (L) Klämma 1 (N) PE
Pump 2 Klämma 4 (L) Klämma 2 (N) PE
Terminallåda -X4
Tommeddelande 1–12 Klämma 42–31 X4 +24V
Ventil produkt 1–12 Klämma 15–4 X4 -24V P12–P1
Ventil WSM 1–12 Klämma 27–16 X4 -24V M12-M1
Ventil spolning WSM 1–
12
Klämma 54–43 X4 -24V PE
Ventil spolning TCR Klämma 30 X4 -24V PE
Flow Check Line Klämma 28 X4 -24V
Flödesmätare OGM Klämma 1 X4 -24V X4 +24V
Bräddavlopp Klämma 29 Klämma 2
Konfiguration
50MAN046590 rev. 6-03.2022
