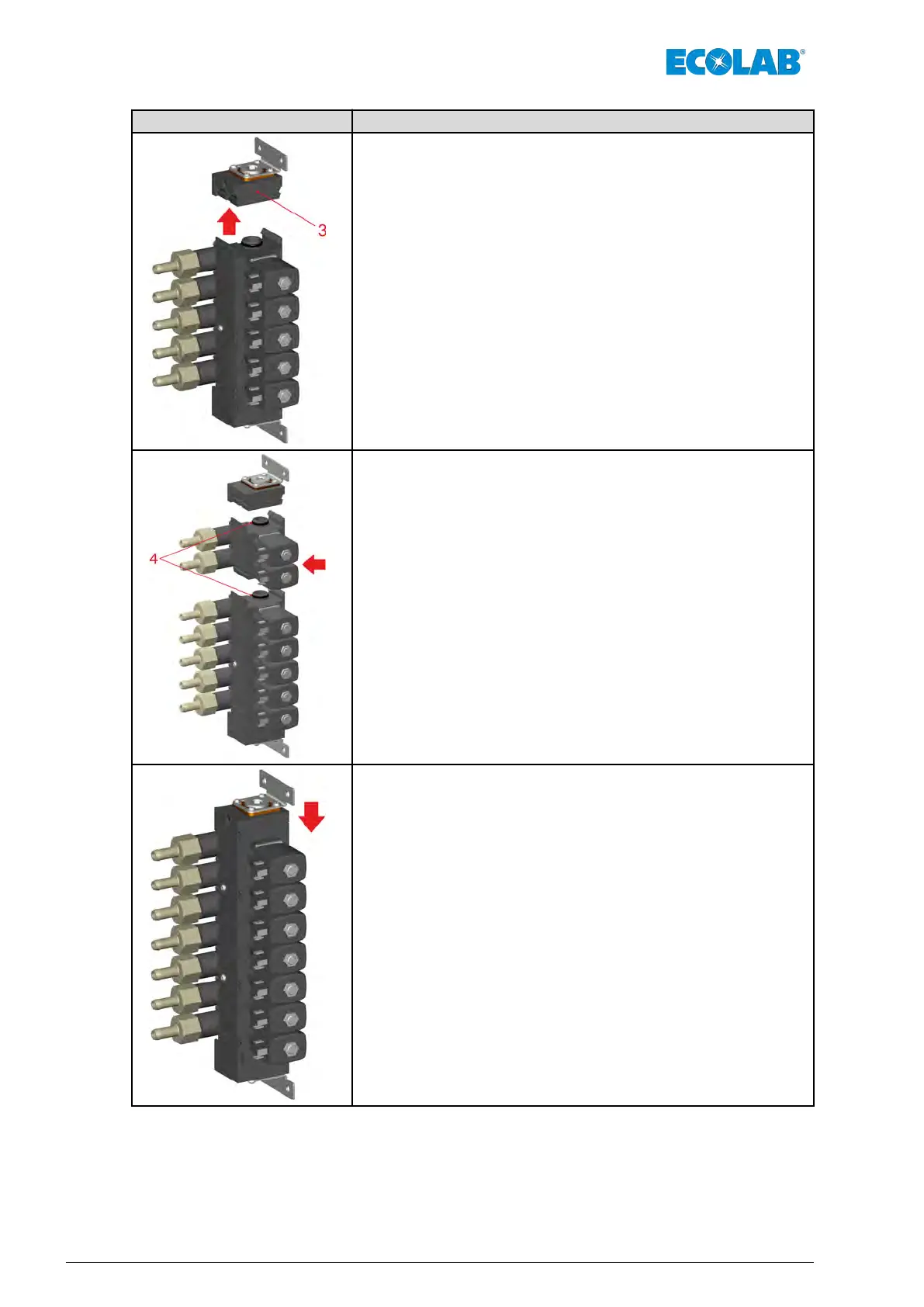

Darstellung Montageschritte
n Schnapphaken mit geeignetem W
erkzeug vorsichtig zurückbiegen
und Endstück (Pos. 3) abziehen.
n Erweiterungsblock einfügen
Dabei auf korrekten Sitz der O-Ringe (Pos. 4) achten!
n V
entilblock zusammenschieben.
n Fixier- und Befestigungsschrauben montieren.
n V
entilblock in Betrieb nehmen und System auf korrekte Funktion und
Dichtheit testen.
Installation
60MAN046590 Rev. 6-03.2022
