4.7 ECG Mode
170

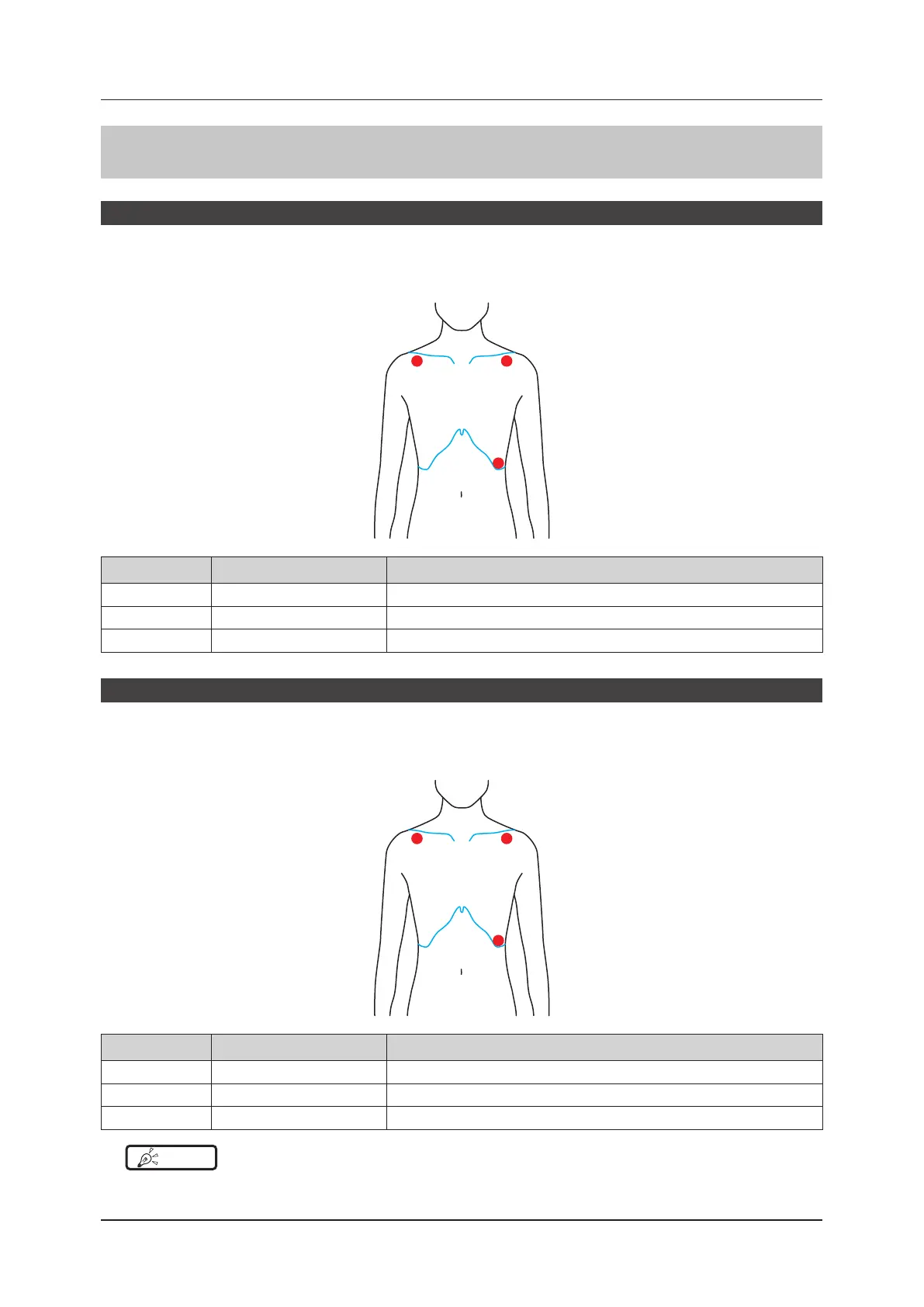

4.7.2 ECG Cable and Electrode Positions
For other than USA
The relationships between the lead wire colors of the ECG cable (IEC type) and the electrode positions are described
below.
z
Electrode positions in case of ECG cable (IEC type)
R (Red) L (Yellow)
F (Green)
Symbol Lead color (clip color) Application position
R Red Right infraclavicular fossa
L Yellow Left infraclavicular fossa
F Green Lowest rib on the left anterior auxiliary line
For USA
The relationships between the lead wire colors of the ECG cable(AHA type) and the electrode positions are de-
scribed below.
z
Electrode positions in case of ECG cable (AHA type)
RA (White) LA (Black)
LL (Red)
Symbol Lead color (clip color) Application position
RA White Right infraclavicular fossa
LA Black Left infraclavicular fossa
LL Red Lowest rib on the left anterior auxiliary line
HINT
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
• This system is designed to use ECG lead II.
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
