Sync Scorer Components 75

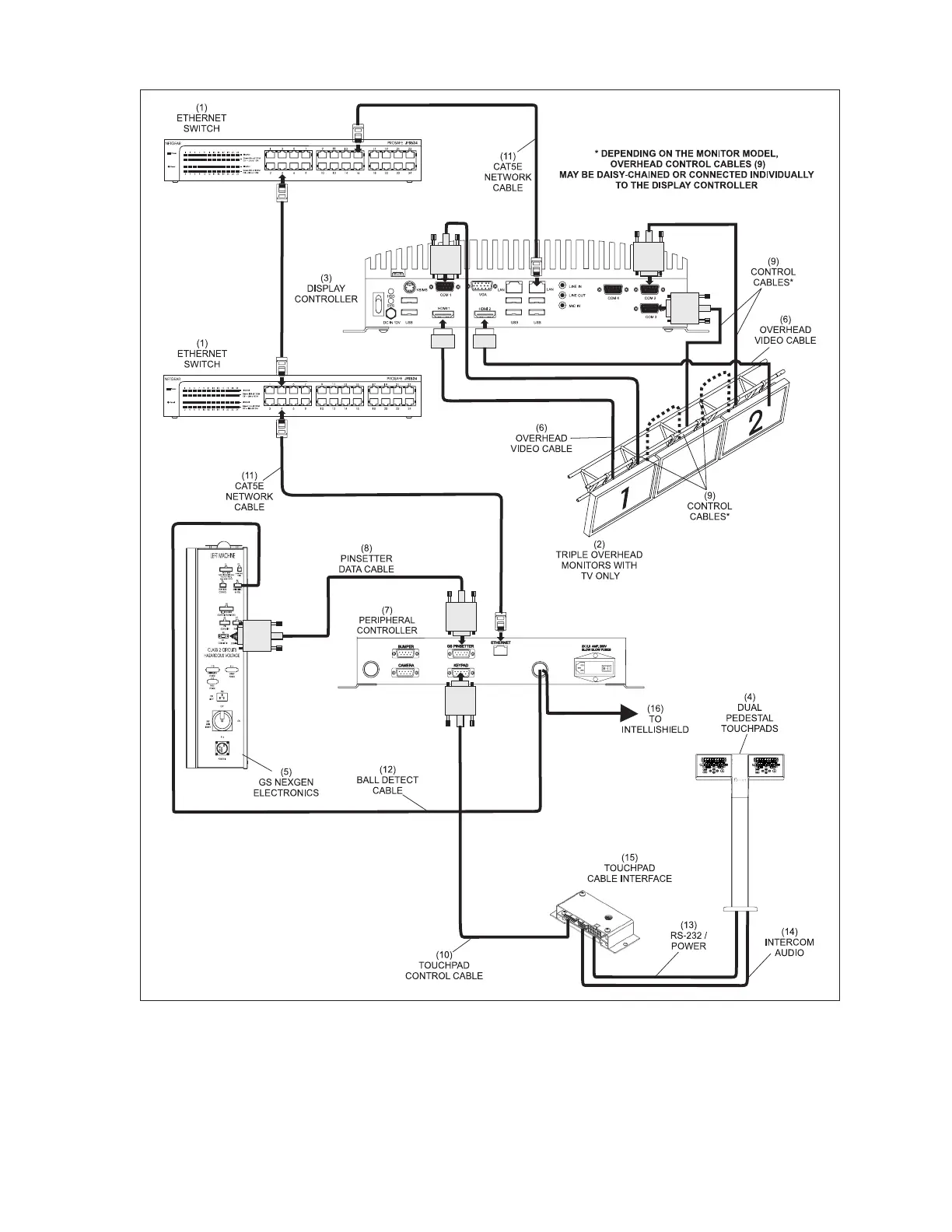

Sync Scoring Lane Pair Cabling - Dual Pedestal Touchpads, GS Pinsetters
(1) ETHERNET SWITCH (2) TRIPLE OVERHEAD MONITORS (3) DISPLAY CONTROLLER
W/TV ONLY
(4) DUAL PEDESTAL TOUCHPADS (5) GS NEXGEN ELECTRONICS (6) OVERHEAD VIDEO CABLE
(7) PERIPHERAL CONTROLLER (8) PINSETTER DATA CABLE (9) CONTROL CABLES
(10) TOUCHPAD CONTROL CABLE (11) CAT5E NETWORK CABLE (12) BALL DETECT CABLE
(13) RS232 / POWER (14) INTERCOM AUDIO (15) TOUCHPAD CABLE INTERFACE
(16) TO INTELLISHEILD
