Sync Camera Assembly

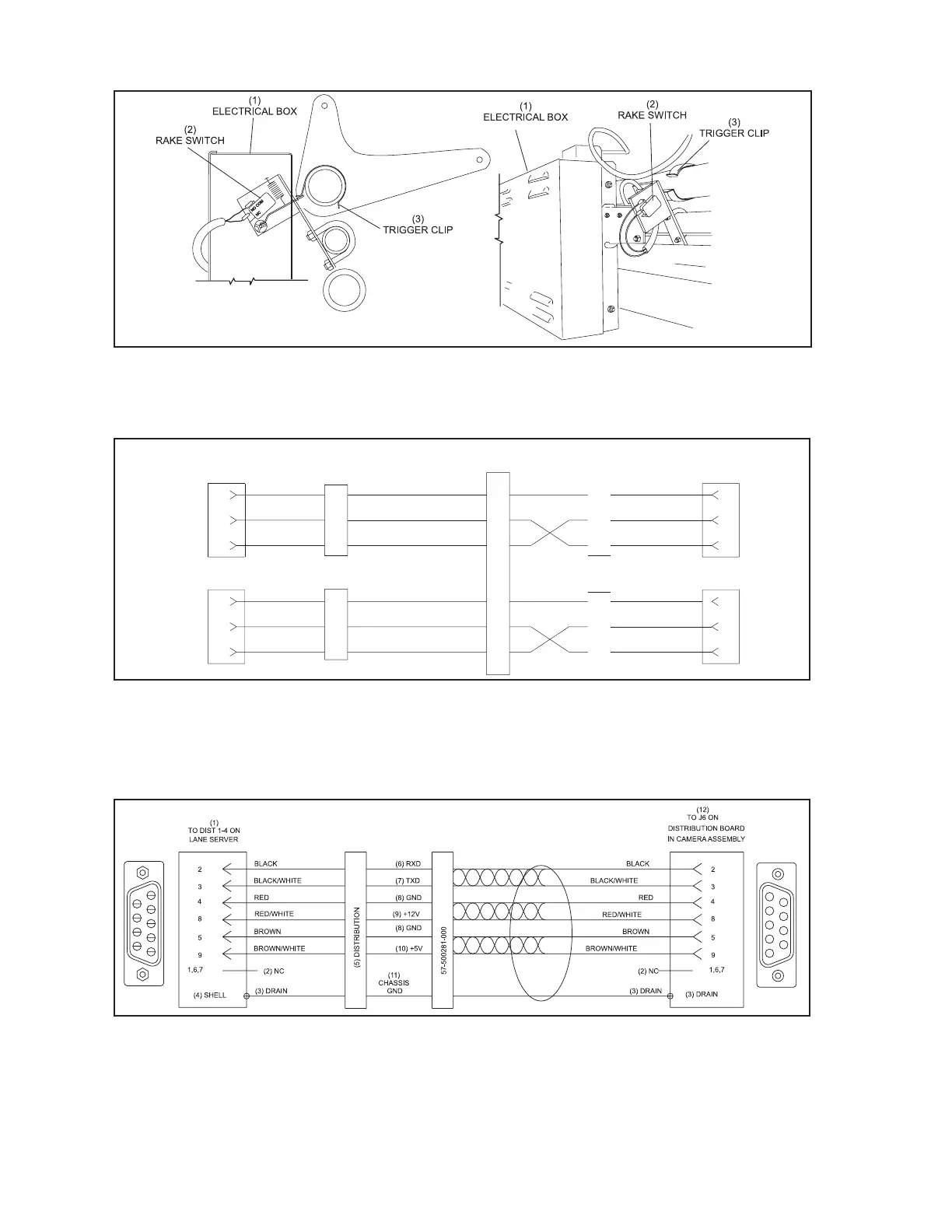

Brunswick A Pinsetter Sweep Switch Cable (Part No. 57-500213-000)
(1) ELECTRICAL BOX (2) RAKE SWITCH (3) TRIGGER CLIP
1
2
3
57-500220-000
3
2
1
3
2
1
(4) LEFT
(3) RIGHT
3
2
1
(6) LEFT- BALL DETECT
(8) RIGHT- BALL DETECT
(6) LEFT- BALL DETECT
BLACK
GREEN
RED
BLUE
ORANGE
WHITE
GREEN
RED
BLACK
BLUE
ORANGE
WHITE
(9)
TO BALL
DETECTS
(1)
TO J15
ON DISTRIBUTION
BOARD
(5) +12V DC
(7) GND
(2)
TO J16
ON DISTRIBUTION
BOARD
(5) +12V DC
(7) GND
Ball Detect Cable (Part No. 57-500220-000)
(1) TO J15 ON DISTRIBUTION BOARD (2) TO J16 ON DISTRIBUTION BOARD (3) RIGHT
(4) LEFT (5) +12 VOLTS DIRECT CURRENT (6) LEFT BALL DETECT
(7) GROUND (8) RIGHT BALL DETECT (9) TO BALL DETECTS
Distributor PCB to Scorer Computer Data Cable (Part No. 57-500281-000)
(1) TO DIST 1-4 ON LANE SERVER (2) NO CONNECTION (3) DRAIN
(4) SHELL (5) DISTRIBUTION (6) RXD
(7) TXD (8) GROUND (9) +12V
(10) +5V (11) CHASSIS GROUND (12) TO J6 ON DISTRIBUTION BOARD
IN CAMERA ASSEMBLY
