About Lenses
815
8
Appendices
Vision System FH/FZ5 Series
User’s Manual (Z340)

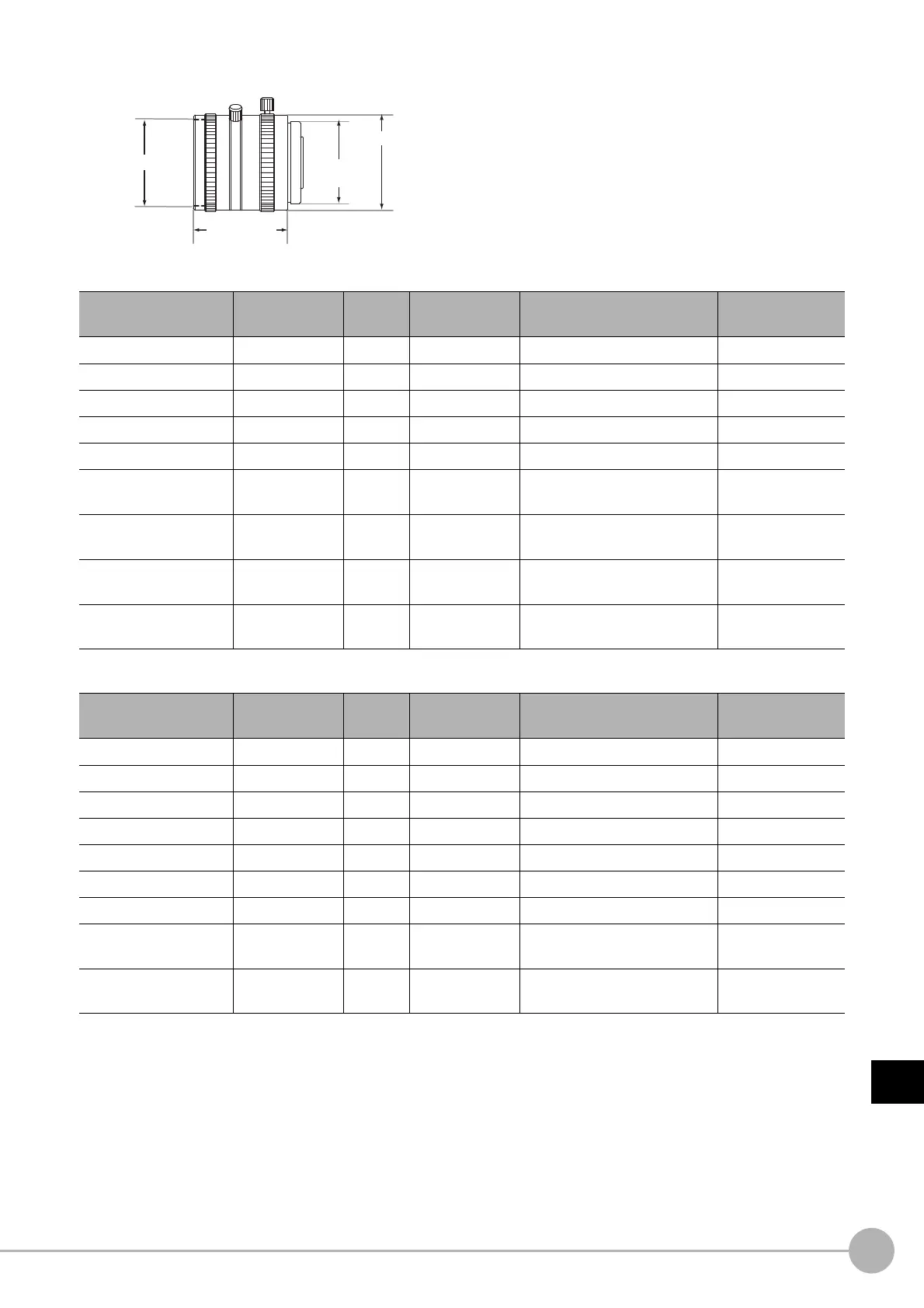

Lens Types and Outside Diameters
Lens for 3Z4S-LE SV-V Series
High Resolution and Low Distortion Lens Model 3Z-4S-LE SV-H Series
Lens type Focal distance
Aperture
(F number)
Max. O.D. Full length Filter size
3Z4S-LE SV-0614V 6.20 mm F1.4 28 mm dia. 30.0 mm M27 P0.5
3Z4S-LE SV-0813V 8.05 mm F1.3 28 mm dia. 34.0 mm M25.5 P0.5
3Z4S-LE SV-1214V 12.43 mm F1.4 29 mm dia. 29.5 mm M27 P0.5
3Z4S-LE SV-1614V 16.34 mm F1.4 29 mm dia. 24.0 mm M27 P0.5
3Z4S-LE SV-2514V 25.17 mm F1.4 29 mm dia. 24.5 mm M27 P0.5
3Z4S-LE SV-3518V 34.75 mm F1.8 29 mm dia.
33.5 mm (WD: )
to 37.5 mm (WD: 300 mm)
M27 P0.5
3Z4S-LE SV-5018V 47.97 mm F1.8 32 mm dia.
37.0 mm (WD:
)
to 39.4 mm (WD: 1000 mm)
M30.5 P0.5
3Z4S-LE SV-7527V 76.71 mm F2.7 32 mm dia.
42.0 mm (WD:
)
to 44.4 mm (WD: 1000 mm)
M30.5 P0.5
3Z4S-LE SV-10035V 95.4 mm F3.5 32 mm dia.
43.9 mm (WD:
)
to 46.3 mm (WD: 1000 mm)
M30.5 P0.5
Lens type Focal distance
Aperture
(F number)
Max. O.D. Full length Filter size
3Z4S-LE SV-0614H 6.1 mm F1.4 42 mm dia. 57.5 mm M40.5 P0.5
3Z4S-LE SV-0814H 8.0 mm F1.4 39 mm dia. 52.5 mm M35.5 P0.5
3Z4S-LE SV-1214H 12.3 mm F1.4 30 mm dia. 51.0 mm M27 P0.5
3Z4S-LE SV-1614H 16.2 mm F1.4 30 mm dia. 47.5 mm M27 P0.5
3Z4S-LE SV-2514H 25.0 mm F1.4 30 mm dia. 36.0 mm M27 P0.5
3Z4S-LE SV-3514H 35.01 mm F1.4 44 mm dia. 45.5 mm M35.5 P0.5
3Z4S-LE SV-5014H 50.0 mm F1.4 44 mm dia. 57.5 mm M40.5 P0.5
3Z4S-LE SV-7525H 75 mm F2.5 36 mm dia.
49.5 mm (WD:
)
to 54.6 mm (WD: 1200 mm)
M34.0 P0.5
3Z4S-LE SV-10028H 100 mm F2.8 39 mm dia.
66.5 mm (WD:
)
to 71.6 mm (WD: 2000 mm)
M37.5 P0.5
1-32 UNF
(C-mount screw)
Screws for filter
Max. O.D.
Full length
