Annex C
(compulsory)

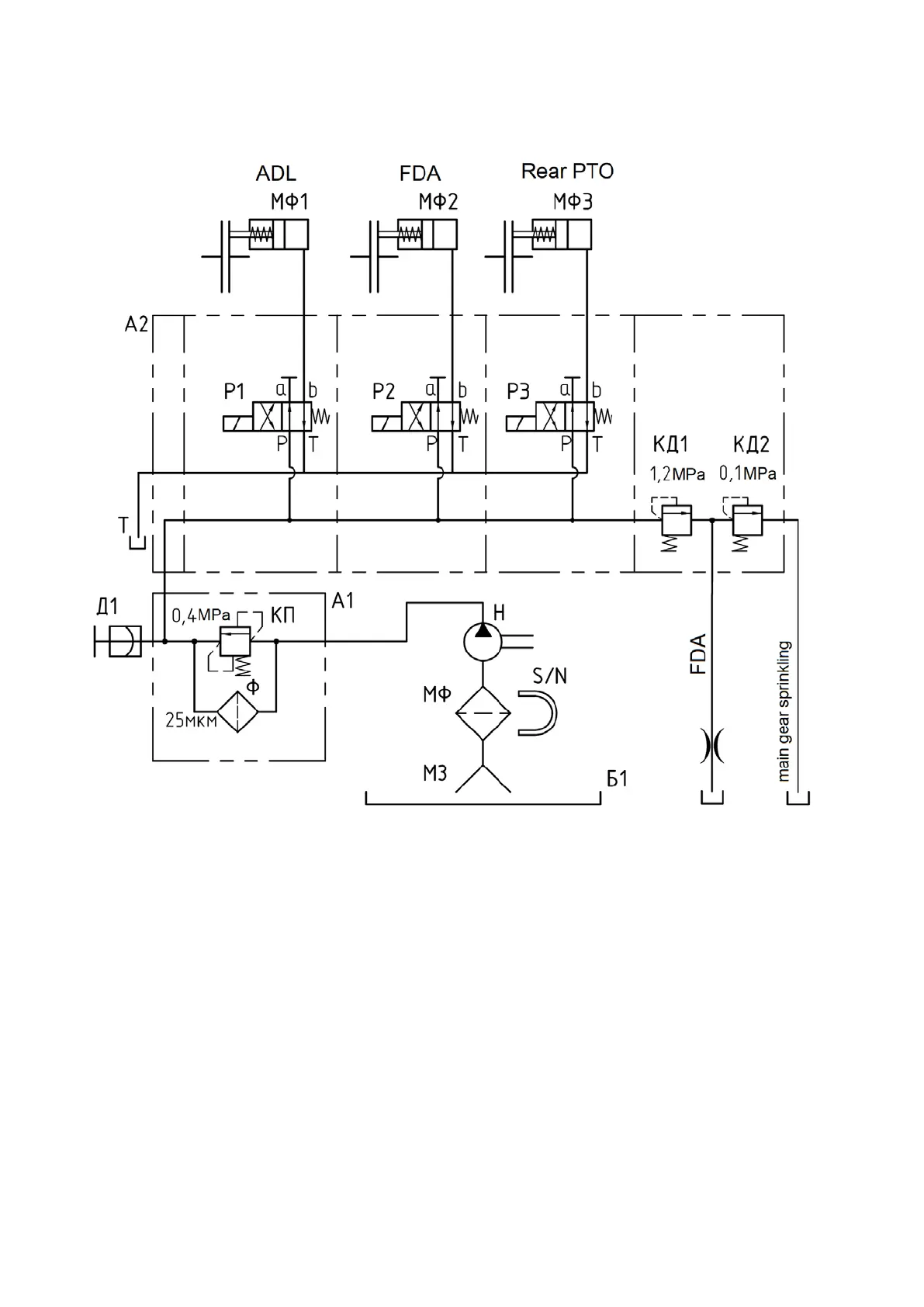

Hydraulic circuit diagram for transmission hydraulics
А1 – filter; А2 – section distributor; Б1 – transmission case; Д1 - pressure sensor;
КД1 - control valve; КД2 - lubrication valve; КП - signaling valve; МЗ - oil intake; МФ -
magnetic filter; МФ1 - differential lock engagement clutch; МФ2 – FDA engagement clutch;
МФ3 - rear PTO engagement clutch; Н - gear pump; Р1...Р3 – distributor sections; Ф - fil-
ter cartridge.
Figure C1 – Hydraulic circuit diagram for transmission hydraulic
