Prima messa in funzione | EPS 200 | 103
it
7. Spingere la cuffia di protezione sui supporti cuffia
di protezione dell'EPS 200 (Fig. 17). Far passare i
bracci della molla di richiamo attraverso il supporto
molle (Fig. 17, Pos. 1) della cuffia di protezione.
EPS
200
1
BOSCH
X20
458824-15_K
o
1
2
1
3
3

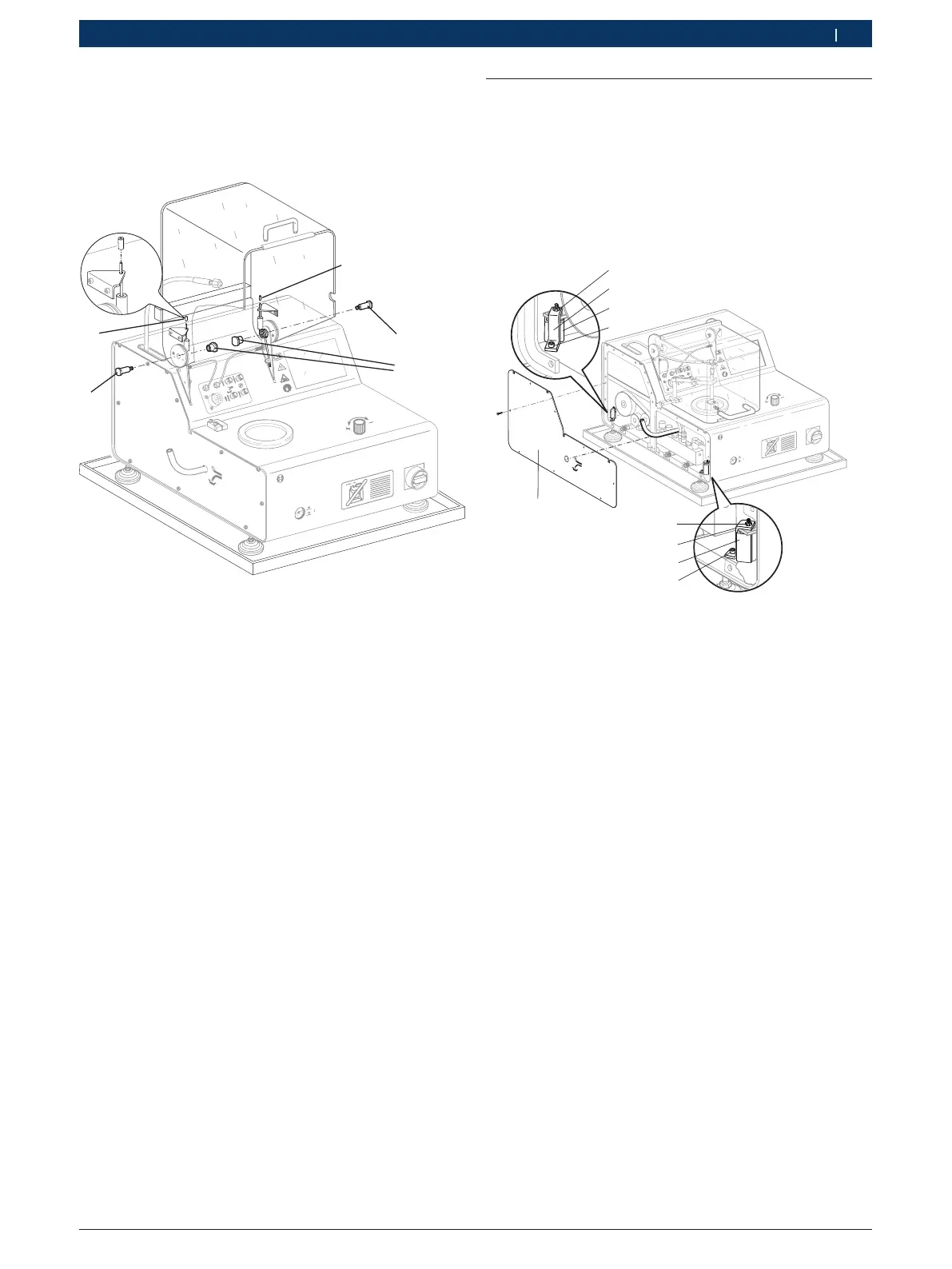

Fig. 18: Fissare la cuffia di protezione
1 Perno
2 Perno per molle
3 Passacavo
8. Far passare entrambi i perni (Fig. 18, Pos. 1) attra-
verso la cuffia di protezione, il supporto cuffia di
protezione e la molla di richiamo.
9. Avvitare il perno per molle (Fig. 18, Pos. 2) sul perno
e serrarlo. Coppia di serraggio = 6 Nm.
10. Serrare il supporto molle (Fig. 16, Pos. 3) sul sup-
porto cuffia di protezione (Fig. 16, Pos. 6) con le
viti ad esagono cavo.
11. Spingere i passacavi (Fig. 18, Pos. 3) sulle estremi-
tà dei bracci delle molle di richiamo.
12. Far passare il tubo per alta pressione attraverso
l'apertura posteriore della cuffia di protezione.
13. Chiudere la cuffia di protezione.
"La cuffia di protezione è montata.
4.3 Rimozione dei fermi per il trasporto
Dopo il posizionamento dell’EPS 200 sul banco di
lavoro si deve rimuovere il fermo per il trasporto
dell’unità di azionamento.
! Prima di aprire l’apparecchio, l’EPS 200 deve
essere sempre spento e la spina di rete deve essere
scollegata dalla rete elettrica trifase.
EPS 200
1
BOSCH
X20
458822-12
Ko
1
1
2
3
4
2
5
6
3
4
Fig. 19: Rimozione dei fermi per il trasporto
1 Dado esagonale
2 Fermo per il trasporto
3 Fermo per il trasporto
4 Vite di fissaggio
5 Copertura della carcassa
6 Viti di fissaggio
1. Svitare le viti di fissaggio (8x) della copertura sini-
stra della carcassa (fig. 19; pos. 6).
2. Togliere la copertura della carcassa (fig. 19, pos. 5).
3. Rimuovere i dadi esagonali (2x) del fermo per il tra-
sporto (fig. 19, pos. 1).
4. Rimuovere le viti di fissaggio (2x) del fermo per il
trasporto (fig. 19, pos. 4).
5. Rimuovere i fermi per il trasporto (2x) (fig. 19,
pos. 2 e 3).
6. Ricollocare la copertura della carcassa e avvitarla.
i Conservare i fermi per il trasporto e le relative
viti per un eventuale trasporto futuro. Trasportare
l’EPS 200 solo con i fermi per il trasporto applicati.
